Холодильник ізолюючого регенеративного респіратору

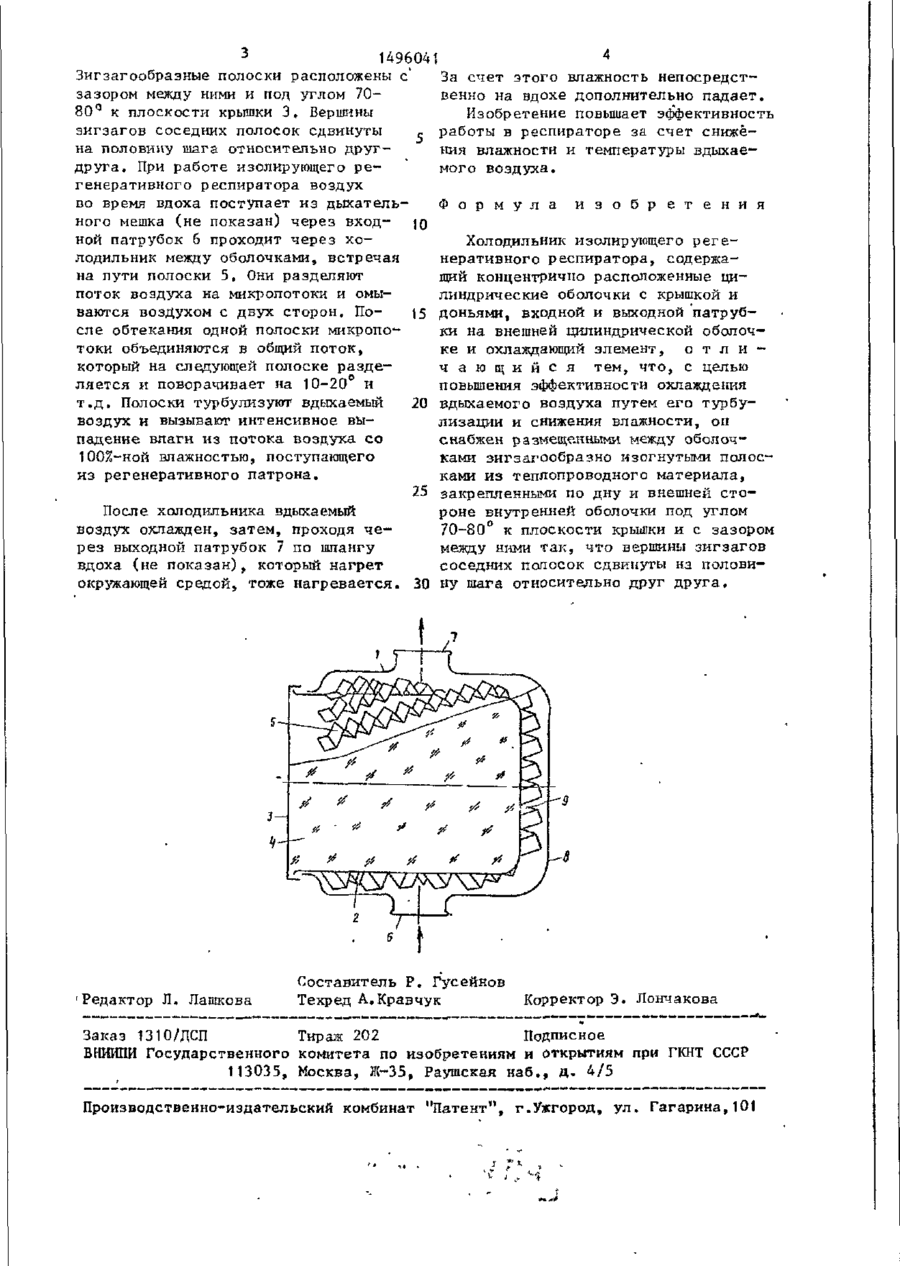

Изобретение относится к деталям дыхательных аппаратов, предназначенных для защиты органов дыхания людей от отравляющего воздействия атмосферы, ставшей непригодной вследствие аварий на предприятиях угольной и других отраслей промышленности. Целью изобретения является повышение эффективности охлаждения вдыхаемого воздуха путем его турбулизации и снижения влажности. Холодильник содержит наружную 1 и внутреннюю 2 цилиндрические оболочки, расположенные концентрически, закрытые крышкой 3 . Внутри холодильника помещается охлаждающий элемент 4 в виде брикета водяного л ь д а . Между оболочками 1 и 2 установлены полоски 5, изогнутые зигзагообразно. Они выполнены из т е плопроводного материала (меди) и закреплены на внешней стороне и по дну внутренней оболочки. Наружная оболочка 1 имеет входной 6 и выходной 7 патрубки и дно 8. Внутренняя оболочка имеет дно 9. Зигзагообразные полоски расположены с зазором между ними и под углом 70-80° к плоскости крышки. Вершины з и г з а г о в соседних п о лосок сдвинуты на половину шага о т носительно друг д р у г а . 1 ил. Изобретение относится к деталям дыхательных аппаратов, предназначенных для защиты органов дыхания людей от отравляющего воздействия атмосферы, ставшей непригодной для дыхания вследствие аварий на предприятиях угольной и других отраслей промышленности. Целью изобретения является повышение эффективности охлаждения вдыхаемого воздуха путем его турбулизации и снижения влажности. На чертеже показан холодильник, разрез. Холодильник содержит наружную "1 и внутреннюю 2 цилиндрические оболочки, расположенные концентрически, закрытые крышкой 3 . Внутри помещается охлаждающий элемент 4 в виде брикета водяного л ь д а . Между оболочками 1 и 2 установлены полоски 5, изогнутые з и г з а г о о б р а з н о . Они выполнены и з теплопроводного материала (меди) и закреплены на внешней стороне и по дну внутренней оболочки. Наружная оболочка 1 имеет входной 6 и выходной 7 патрубки и дно 8 . Внутренняя оболочка имеет дно 9 . 27-89 3 149604 Зигзагообразные полоски расположены с' зазором между ними и под углом 708 0 а к плоскости крышки 3 , Вершины зигзагов соседних полосок сдвинуты „ на половину шага относительно д р у г друга. При работе изолирующего р е генеративного респиратора воздух во время вдоха поступает из дыхательного мешка (не показан) через вход- JQ ной патрубок 6 проходит через х о лодильник между оболочками, встречая на пути полоски 5. Они разделяют поток воздуха на микропотоки и омываются воздухом с двух сторон. По15 еле обтекания одной полоски микропотоки объединяются в общий поток, который на следующей полоске р а з д е ляется и поворачивает на 10-20 и т . д . Полоски турбулизуют вдыхаемый 20 воздух и вызывают интенсивное выпадение влаги из потока воздуха со 100%-ной влажностью, поступающего из регенеративного патрона. За счет этого влажность непосредственно на вдохе дополнительно падает. Изобретение повышает эффективность работы в респираторе за счет снижения влажности и температуры вдыхаемого воздуха. Ф о р м у л а и з о б р е т е н и я Холодильник изолирующего р е г е неративного респиратора, содержащий концентрично расположенные цилиндрические оболочки с крышкой и доньями, входной и выходной патрубки на внешней цилиндрической оболочке и охлаждающий элемент, о т л и ч а ю щ и й с я тем, что, с целью повышения эффективности охлаждения вдыхаемого воздуха путем его турбулизации и снижения влажности, он снабжен размещенными между оболочками зигзагообразно изогнутыми полосками из теплопроводного материала, 25 закрепленными по дну и внешней с т о роне внутренней оболочки под углом После холодильника вдыхаемый 70-80° к плоскости крышки и с зазором воздух охлажден, затем, проходя ч е между ними так, что вершины зигзагов рез выходной патрубок 7 по шлангу соседних полосок сдвинуты нл половивдоха (не п о к а з а н ) , который нагрет окружающей средой, тоже н а г р е в а е т с я . 30 ну шага относительно друг д р у г а . Редактор Л. Пашкова Составитель Р. Гусейнов Техред А в Кравчук Корректор Э. Лончакова Заказ 131 О/ДСП Тираж 202 Подписное В И Т Государственного комитета по изобретениям и открытиям при ГКНТ СССР Н ЙШ 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
