Висівний апарат
Номер патенту: 12132
Опубліковано: 16.01.2006
Автори: Гаврилюк Григорій Романович, Гаврилюк Олександр Григорович
Формула / Реферат
Висівний апарат, що містить насіннєву коробку, яка кріпиться до дна насіннєвого ящика, і підпружинений клапан, що встановлений на осі у нижній частині коробки, який відрізняється тим, що має важіль, до правого плеча якого притиснутий пружиною підпружинений клапан, а ліве плече важеля шарнірно з'єднане з шатуном і ексцентриковим валом механізму приводу, шатун містить гвинтовий механізм з можливим регулюванням кута нахилу клапана, а насіннєва коробка містить заслінку з можливістю її переміщення вверх або вниз.
Текст

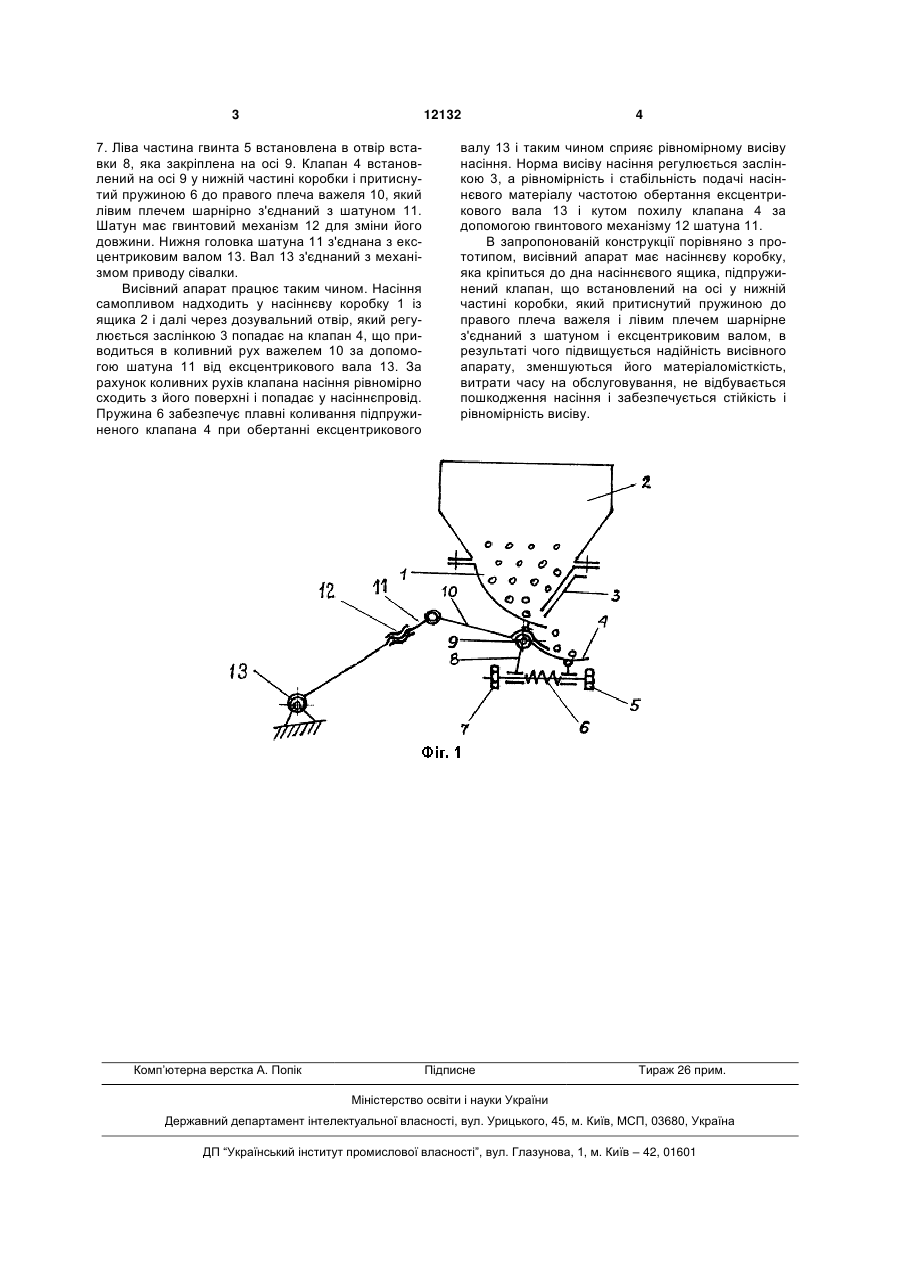

Висівний апарат, що містить насіннєву коробку, яка кріпиться до дна насіннєвого ящика, і підпружинений клапан, що встановлений на осі у ниж 3 12132 7. Ліва частина гвинта 5 встановлена в отвір вставки 8, яка закріплена на осі 9. Клапан 4 встановлений на осі 9 у нижній частині коробки і притиснутий пружиною 6 до правого плеча важеля 10, який лівим плечем шарнірно з'єднаний з шатуном 11. Шатун має гвинтовий механізм 12 для зміни його довжини. Нижня головка шатуна 11 з'єднана з ексцентриковим валом 13. Вал 13 з'єднаний з механізмом приводу сівалки. Висівний апарат працює таким чином. Насіння самопливом надходить у насіннєву коробку 1 із ящика 2 і далі через дозувальний отвір, який регулюється заслінкою 3 попадає на клапан 4, що приводиться в коливний рух важелем 10 за допомогою шатуна 11 від ексцентрикового вала 13. За рахунок коливних рухів клапана насіння рівномірно сходить з його поверхні і попадає у насіннєпровід. Пружина 6 забезпечує плавні коливання підпружиненого клапана 4 при обертанні ексцентрикового Комп’ютерна верстка А. Попік 4 валу 13 і таким чином сприяє рівномірному висіву насіння. Норма висіву насіння регулюється заслінкою 3, а рівномірність і стабільність подачі насіннєвого матеріалу частотою обертання ексцентрикового вала 13 і кутом похилу клапана 4 за допомогою гвинтового механізму 12 шатуна 11. В запропонованій конструкції порівняно з прототипом, висівний апарат має насіннєву коробку, яка кріпиться до дна насіннєвого ящика, підпружинений клапан, що встановлений на осі у нижній частині коробки, який притиснутий пружиною до правого плеча важеля і лівим плечем шарнірне з'єднаний з шатуном і ексцентриковим валом, в результаті чого підвищується надійність висівного апарату, зменшуються його матеріаломісткість, витрати часу на обслуговування, не відбувається пошкодження насіння і забезпечується стійкість і рівномірність висіву. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSeeder
Автори англійськоюHavryliuk Hryhorii Romanovych, Havryliuk Oleksandr Hryhorovych
Назва патенту російськоюВысевающий аппарат
Автори російськоюГаврилюк Григорий Романович, Гаврилюк Александр Григорьевич
МПК / Мітки
МПК: A01C 7/08
