Електрофумігатор

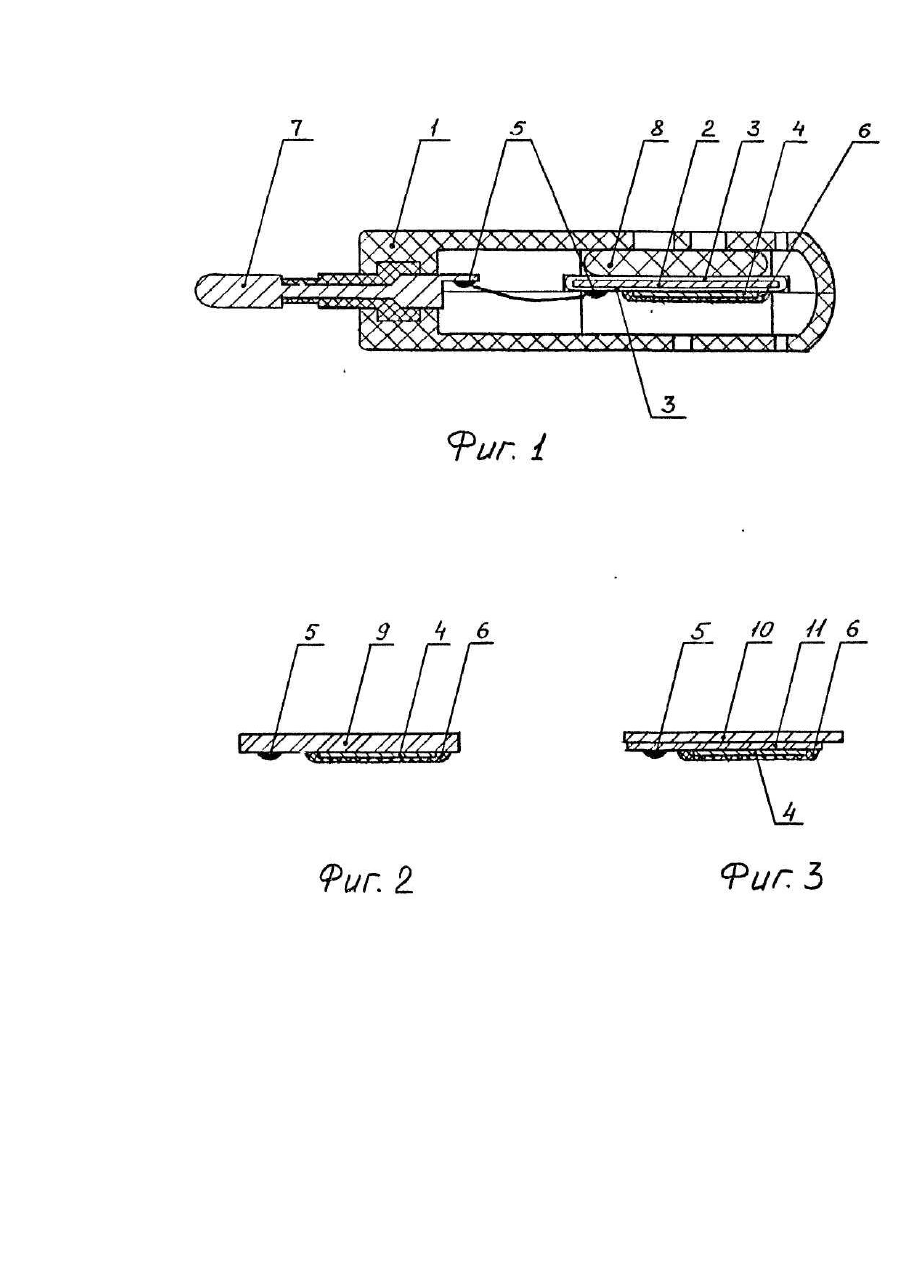

Полезная модель относится к предметам сангигиены и предназначена для уничтожения комаров, москитов и моли в жилых помещениях. Наиболее близким к заявляемому техническому решению по назначению, технической сущности и достигаемому результату при использовании является электрофумигатор, включающий расположенный в корпусе нагреватель и испаряемое вещество [1]. Нагреватель представляет собой керамический блок, в котором запрессован нагревательный элемент, выполненный в виде проволочного резистора. В сравнении с описанными выше устройствами, последнее более удобно в эксплуатации, компактно, более технологично в изготовлении, так как нe имеет механической контактной группы, κεκ это имеет место при использовании позистора. Однако использование керамического блока размерами 25x15x7 мм существенно ухудшает теплопередачу, что ведет к увеличению мощности устройства, к увеличению габаритов корпуса и стоимости устройства в целом. Поэтому главной целью предлагаемого технического решения является упрощение конструкции, уменьшение габаритов и веса, и как следствие, уменьшение стоимости устройства. В основу полезной модели поставлена задача усовершенствования электрофумигатора, в котором, вследствие выполнения нагревателя в виде многослойной композиции, включающей пленочный резистивный слой, обеспечивается эффективная теплопередача при одновременно малых габаритах нагревательного элемента в целом, что дает возможность изготовления простого, компактного, технологичного устройства, и за счет этого существенно уменьшаются габариты корпуса устройства и. как следствие, его цена. Поставленная задача решается тем, что в известном электрофумигаторе, содержащем расположенный в корпусе нагреватель и испаряемое вещество, согласно предлагаемой полезной модели, нагреватель выполнен в виде многослойной композиции, включающей тепловой экран и изолирующий слой, на котором последовательно расположены пленочный резистивный и защитный слой. Тепловой экран и изолирующий слой могут быть совмещены и выполнены из слоя керамики толщиной 0,5...1,0 мм. Резистивный слой может быть выполнен в виде тонкой или толстой пленки. Изолирующий слой может быть выполнен из ситалла, а тепловой экран при этом может быть выполнен из металла. В настоящее время пленочные технологии достаточно хорошо известны. Однако использование тонкопленочной или толстопленочной технологии требует высокой культуры производства для того, чтобы обеспечить заданные параметры резистивного нагревателя. Поэтому в зависимости от условии производства, технических требований используют ту или иную те хнологию изготовления и различные комбинации резистивных изолирующих и защитны х слоев. Изготовление нагревателя с помощью тонкопленочной или толстопленочной технологии позволяет получить устройства на их основе более компактные, технологичные в сравнении с устройствами, использующими массивные керамические блоки, и более надежные, чем те, которые содержат механические крепления. Заявляемое решение отличается от прототипа и, следовательно, является новым. Оно также промышленно применимо, так как может быть изготовлено в условиях серийного промышленного производства. На фиг. 1 показан электрофумигатор; на фиг. 2 - нагреватель, содержащий тепловой и изолирующий экран, выполненный из керамики; на фиг. 3 - нагреватель с металлическим тепловым экраном и изолирующей ситалловой пластиной. Электрофумигатор содержит корпус 1, в котором расположен нагреватель, содержащий металлический тепловой экран 2, покрытый с двух сторон изолирующим слоем стеклоэмали 3. С одной стороны теплового экрана 2 на изолирующий слой 3 нанесен резистивный толстопленочный слой 4 с контактными площадками 5. Резистивный слой 4 покрыт защитным лаком 6. К контактным площадкам 5 присоединены контактные штыри 7. На нагревателе расположена испаряемая таблетка 8. Устройство работает следующим образом. Контактные штыри 7 оставляют в штепсель электрический. При повышении температуры нагревателя происходит испарение активного вещества из таблетки 8. Одно устройство эффективно действует в помещении объемом 40 куб м, что является достаточным для полного уничтожения насекомых Как отмечено выше, действие устройства основано на испарении активного вещества из таблетки 8, содержащей синтетические пиретроиды: биоаллетрин и пиперонил бутоксид, которые являются препаратами для борьбы с насекомыми и полностью безвредны для человека, домашних животных и птиц. Номинальная температура нагревателя 130+/-5°С. Защитный слой выдерживает температуру 150°С. Нагреватель может содержать тепловой экран и изоляционный слои, выполненный из керамики (фиг. 2), где 9 - керамический тепловой экран и изолирующий слой совмещены и выполнены из керамики толщиной 0,5...1,0 мм, 10 - пленочный резистивный слой, б - защитный слой. Нагреватель может быть выполнен (фиг. 3) в виде теплового экрана 10, выполненного из металла с диэлектрической окисной пленкой, на котором установлена ситалловая пластина 11. На ситалловой пластине 11 методом вакуумного напыления размещен резистивный слой 4, который также закрыт защитным слоем 6. Все варианты нагревателя обеспечивают одинаковую работу устройства. Потребляемая мощность не более 4 Ва. время выхода на номинальный режим не более 10 мин.
