Прохідна піч для високотемпературної обробки довгомірного волокнистого матеріалу

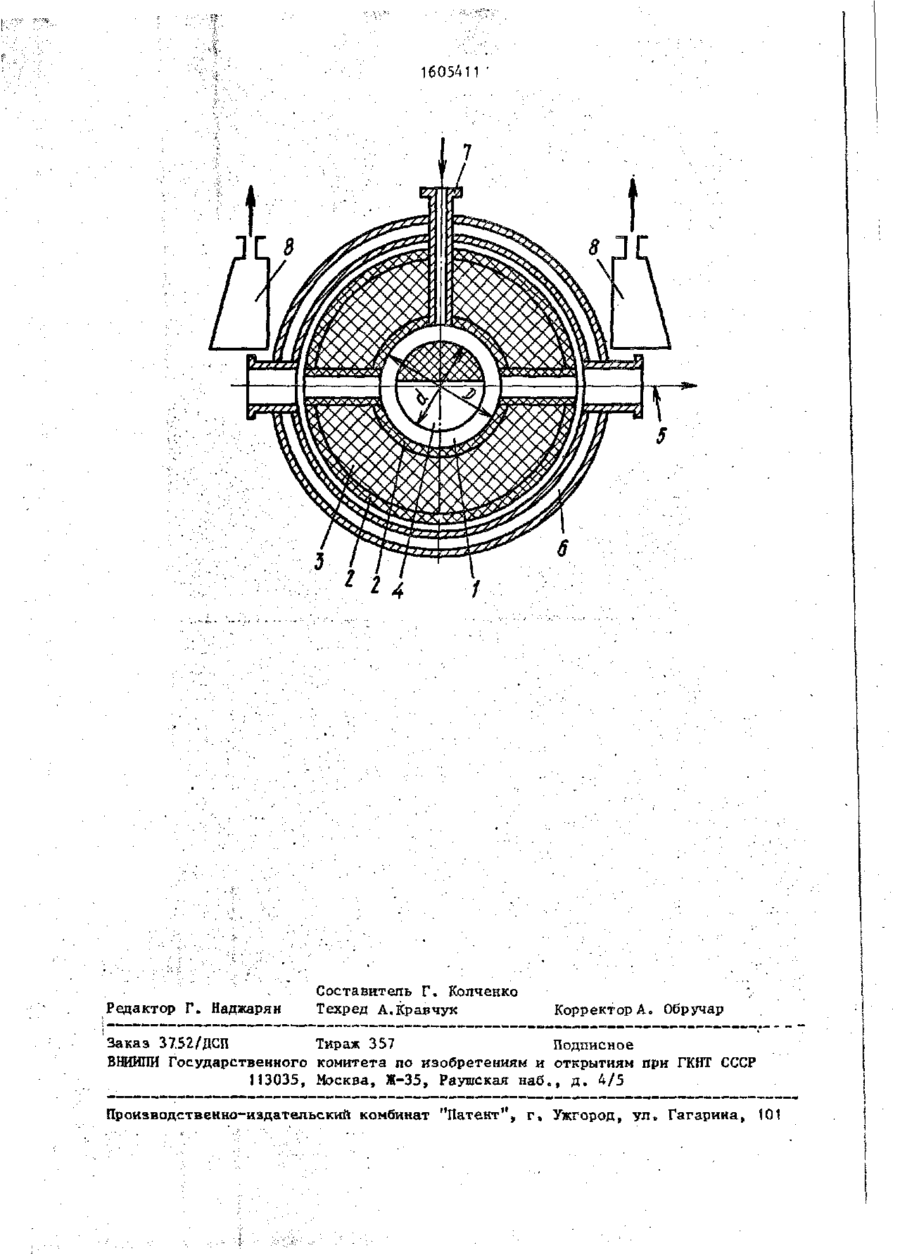

Изобретение относится к области тепловой обработки углеродных м а т е риалов в виде лент или жгутов в п е чах для графитации и может быть и с пользовано в п р о и з в о д с т в е химических волокон. Целью изобретения я в л я е т с я повышение эксплуатационной надежности и увеличение срока службы. Для э т о г о в проходной печи высокотемпературной обработки длинномерного волокнистого м а т е р и а л а , содержащей рабочую камеру 1 в виде коаксиально расположенных муфелей 2 с т е п л о и з о ляцией 3 , графитовый н а г р е в а т е л ь 4 , установленный по продольной оси печи и выполненный в виде с р е з а н н о г о вдоль продольной оси стержня, р а з м е щенного вниз плоскостью с р е з а над движущимся обрабатываемым м а т е р и а лом 5. Отношение диаметра н а г р е в а т е ля к диаметру внутреннего муфеля с о с т а в л я е т U(1,37-1,5). Конструкция печи обеспечивает эксплуатационную надежность работы, исключив " п р о б о и " между экраном и н а г р е в а т е л е м при обработке материалов до температуры 2500 С, равномерность температурног о поля внутри рабочей камеры, у в е личивает срок службы. 1 и л . Изобретение относится к области тепловой обработки углеродных материалов в виде лент или жгутов в печах для графитации и может быть использовано в производстве химических волокон. Целью изобретения является повышение эксплуатационной надежности и увеличение срока службы. Поставленная цель достигается тем, что в проходной печи для высокотемпературной обработки длинномерного волокнистого материала, с о д е р ж а щей рабочую камеру в виде коаксиально расположенных муфелей с теплоизоляцией, графитовый нагреватель, у с тановленный по продольной оси печи, наружную водоохлаждаемую рубашку, систему подвода защитной атмосферы и удаления продуктов разложения, г р а фитовый нагреватель выполнен в виде срезанного вдоль продольной оси стержня и размещен вниз плоскостью с р е з а , причем отношение диаметра стержня к внутреннему диаметру муфеля соответствует 1 : 0 , 3 7 - 1 , 5 ) . На чертеже изображена принципиальная схема печи. Проходная печь для высокотемпературной обработки длинномерного волокнистого материала содержит рабочую камеру 1 в виде коаксиаль (21) 4366060/27-02 (22) 18.01.88 (71) Научно-производственное объединение по оборудованию для химических волокон НПО "Химтекстильмаш" (72) В.Л. Косенок (53) 6 2 1 . 7 8 3 ( 0 8 8 . 8 ) (56) Чертеж ВНИИМСВ № 0 4 2 1 . 0 2 . 2 2 . 200СБ, 1984. (54) ПРОХОДНАЯ ПЕЧЬ ДЛЯ ВЫСОКОТЕМПЕРАТУРНОЙ ОБРАБОТКИ ДЛИННОМЕРНОГО ВОЛОКНИСТОГО МАТЕРИАЛА 41 -90 О5 О СП 1605411 но расположенных муфелей 2 с теплоизоляцией 3, графитовый нагреватель к, установленный по продольной оси печи и выполненный в виде срезанного вдоль продольной оси стержня, размещенного вниз плоскостью среза над движущимся обрабатываемым материалом 5 внутри рабочей камеры 1, наружную водоохлаждаемую рубашку 6, систему 7 ввода защитной атмосферы и систему 8 удаления продуктов разложения. Размеры нагревателя и внутреннего муфеля подобраны таким образом, что отношение наружного диаметра нагревателя d к внутреннему диаметру D муфеля составляет 1:0,37-1,5?, Печь работает следующим образом. Обрабатываемый материал 5 в виде ленты или жгута перемещается через рабочую камеру 1. Необходимое температурное поле в рабочей камере создается и поддерживается нагревателем 4. В рабочую камеру 1 посредством системы 7 ввода защитной атмосферы подается инертный г а з . Продукты реакции отводятся посредством системы 8 удаления продуктов разложения. Выполнение нагревателя в виде стержня круглого сечения дает возможность легко подобрать оптимальное соотношение размеров сечения самого нагревателя и внутреннего диаметра цилиндрического муфеля рабочей камеры ввиду равномерности всех точек в поперечном сечении. Это соотношение составляет 1:0,37-1,5) и обеспечивает эксплуатационную надежность работы печи, исключив "пробой" между экраном и нагревателем при обработке материала до температуры 2500 С и одновременно обеспечивает равномерность температурного поля внутри рабочей камеры. Причем при отношении диаметра нагревателя к диаметру муфеля - 1,Ь "краевой эйкЬект" превышает допустимый уровень ('т.е. наблюдается серьезный перепад температур в средней части рабочей камеры и в местах ввода и выхода материала). Выполнение нагревателя в виде срезанного вдоль продольной оси стержня и размещение вниз плоскостью среза IQ исключает "пробой" между нагревателем и обрабатываемым материалом за счет скопления углеродной пыли и і ворсинок на поверхности нагревателя.' Кроме того, при одних и тех же )5 размерах нагревателя, необходимых для достижения режима работы оборудования, безопасного для обслуживающего персонала, сечение с одной поверхностью нагрева можно сделать 2 0 большим по сравнению с двухплоскостным (пластинчатым) нагревателем, тем самым увеличив срок службы последнего. Конструкция проходной печи для 25 высокотемпературной обработки длинномерного волокнистого материала имеег высокую эксплуатационную надежность, увеличенный срок службы, а следовательно, более высокую производитель-' ность за счет сокращения числа замен нагревателя. Формула и з о б р е т е н и я Проходная печь для высокотемпера35 турной обработки длинномерного во-1 локнистого материала, содержащая установленную в водоохлаждаемом кожу-хе рабочую камеру в виде коаксиально размещенных муфелей с теплоизоля40 цией, установленный по продольной оси печи графитовый нагреватель, системы подвода защитной атмосферы и удаления продуктов разложения, о т л и ч а ю щ а я с я тем, что, с 45 целью повышения эксплуатационной надежности и срока службы, графитовый нагреватель выполнен в виде срезанного вдоль продольной оси стержня и размещен вниз плоскостью среза, 50 причем отношение диаметра стержня к внутреннему диаметру муфеля составляет 1 : 0 , 3 7 - 1 , 5 ) . 1605411 Редактор Г. Наджарян Составитель Г. Колченко Техред А.Кравчук Корректор А. Обручар Заказ 37.52/ДСП Тираж 357 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб„, д . 4/5 Производственно-издательский комбинат "Патент", г , Ужгород, у л . Гагарина, 101
