Магнітотерапевтична установка “магнітрон”

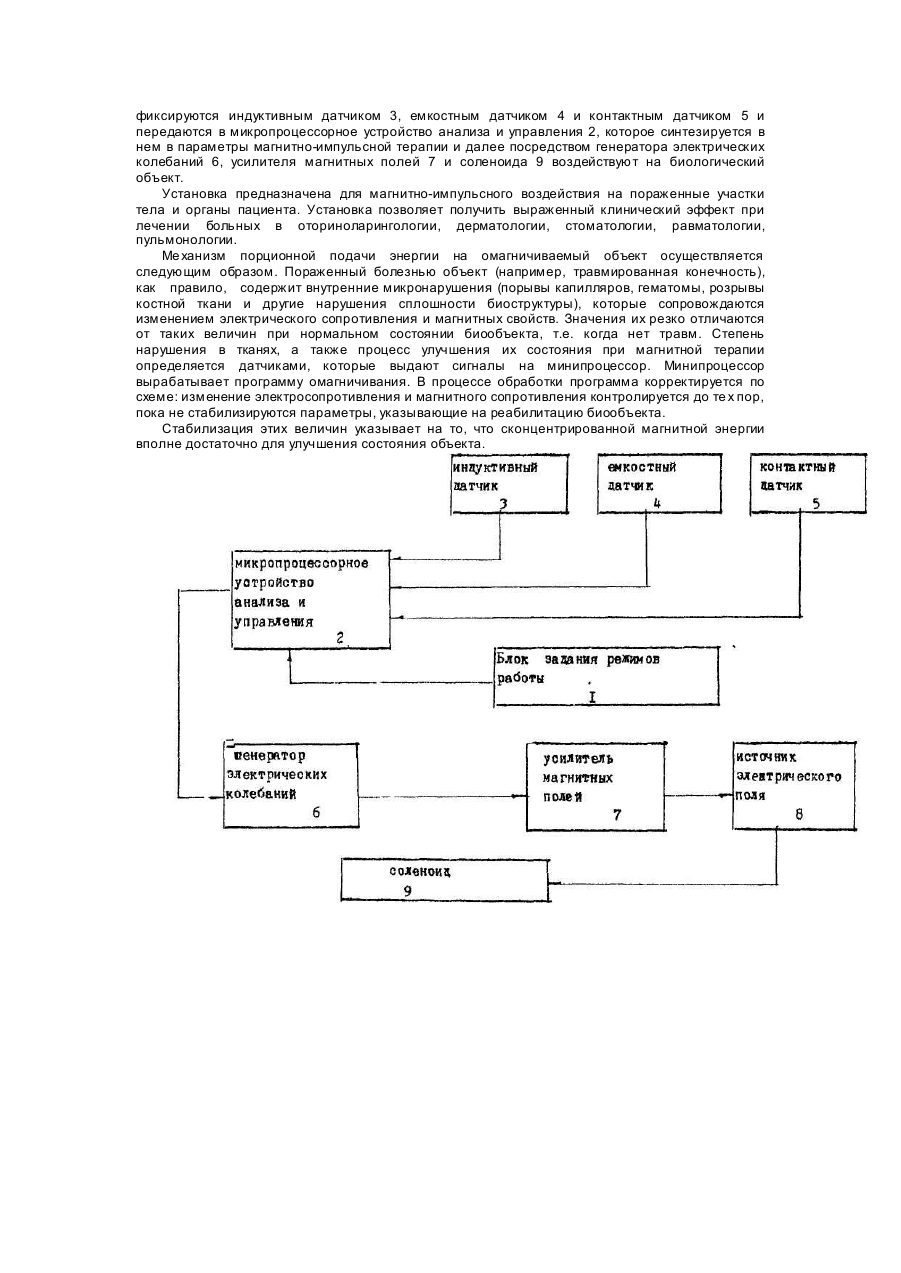

Изобретение относится к медицинской технике, в частности к устройствам магнитотерапии, и может быть применено для диагностики и лечения болезней. Известны в мировой медицинской практике аппараты, позволяющие проводить лечение магнитным полем, в частности аппарат "МИМП-1" (Магнитотерапия в ангиологии. Киев "Здоровье" 1989 г., с. 68), однако для этих установок характерны такие недостатки, как отсутствие источников переменного, постоянного, импульсного магнитного поля и невозможность изменить в широких пределах частотные характеристики поля и его магнитную индукцию. Наиболее близким к предлагаемому является устройство, защищенное авт. св. № 1666124, МКИ А 61 N 2/00, Б. 28, 1991 г. Устройство содержит источник электрического поля, генератор электрических колебаний, усилитель магнитного потока и соленоид. Недостатком устройства является то, что жестко задается форма и последовательность сигнала. Это практически исключает оптимальное дозирование электромагнитных импульсов. В основу настоящего изобретения положена задача создать магнитотерапевтическую установку, в которой за счет своих конструктивных возможностей, амплитуды, скважности и форм сигнала возможно гибко управлять емкостной и индуктивной характеристикой, что обеспечило бы порционную дозировку электромагнитной энергии, и ее целенаправленное воздействие и значительно улучшило бы качество диагностики и лечения. Поставленная задача достигается тем, что в магнитотерапевтическую установку, содержащую источник электрического поля, генератор электрических колебаний, усилитель магнитных полей и соленоид, введены блок заданий режимов работы, выход которого соединен с микропроцессорным устройством анализа и управления, вход которого соединен соответственно с индуктивным датчиком, емкостным датчиком и контактным датчиком, а выход микропроцессорного устройства анализа и управления соединен с генератором электрических колебаний, выход которого соединен с усилителем магнитных полей, а его выход через источник электрического поля соединен с соленоидом. Признаки изобретения, как они охарактеризованы выше, обеспечивают такую порционную дозировку электромагнитной энергии, генерируемой заявленным устройством, что биофизические процессы в омаг-ничиваемом объекте не разрушают, а переводят его в наиболее оптимальное жизнеобеспечивающее состояние. Это достигается за счет того, что при МИО белки, пектины и алкалоиды живой ткани, а также костные структуры объекта оптимально поглощают и рассеивают магнитную энергию внешнего потока, верхний предел которого поддерживается обратной связью; минипроцессор-датчикобъект. На чертеже изображена структурная схема устройства. Устройство содержит блок задания режимов работы 1, который соединен с микропроцессорным устройством анализа и управления 2, входы которого соединены с индуктивным датчиком 3, емкостным датчиком 4, контактным датчиком 5, а выход микропроцессорного устройства анализа и управления 2 соединен с генератором электрических колебаний 6, выход которого соединен с усилителем электромагнитных полей 7, а его выход через источник электрического поля 8 соединен с соленоидом 9. Блок задания режимов работы 1 служит для выбора режимов диагностики и воздействия на биологический объект. Микропроцессорное устройство анализа и управления 2 формирует оптимальную программу для магнитоимпульсной терапии, регулирует порционность, вырабатывая систему управления импульса, и производит анализ информации, поступающий от датчиков 3.4, 5. Индуктивный датчик 3 определяет изменения индуктивности локального участка исследуемого объекта. Емкостной датчик 4 предназначен для фиксирования изменения емкости исследованного участка. Контактный датчик 5 предназначен для определения изменения электропроводимости исследуемого участка за период течения лечения. Датчик выполнен из индиферентного металла, например, покрыт платиной или палладием, чтобы исключить вторичные электрические потенциалы в зоне анализа электросопротивления. Генератор электрических колебаний 6 служит для генерирования управляющих импульсов, форма и последовательность которых поступает от микропроцессорного устройства анализа и управления 2. Усилитель магнитных полей 7 усиливает сигналы генератора электрических колебаний 6 и преобразует систему магнитных импульсов, которые посредством соленоида 9 воздействуют магнитными полями на биологический объект. Источник электрического поля 2 предназначен для создания оптимальных режимов работы соленоида 9. Устройство работает следующим образом. Включают устройство в электрическую сеть. На блоке заданий режимов работы 1 выбирают режим диагностики и воздействия на биологический объект. Воздействуя электромагнитным импульсом поля соленоидом 9 на биологический объект, вызывают изменения индуктивности, емкости, магнитного и электрического сопротивления исследуемого объекта. Эти изменения фиксируются индуктивным датчиком 3, емкостным датчиком 4 и контактным датчиком 5 и передаются в микропроцессорное устройство анализа и управления 2, которое синтезируется в нем в параметры магнитно-импульсной терапии и далее посредством генератора электрических колебаний 6, усилителя магнитных полей 7 и соленоида 9 воздействуют на биологический объект. Установка предназначена для магнитно-импульсного воздействия на пораженные участки тела и органы пациента. Установка позволяет получить выраженный клинический эффект при лечении больных в оториноларингологии, дерматологии, стоматологии, равматологии, пульмонологии. Ме ханизм порционной подачи энергии на омагничиваемый объект осуществляется следующим образом. Пораженный болезнью объект (например, травмированная конечность), как правило, содержит внутренние микронарушения (порывы капилляров, гематомы, розрывы костной ткани и другие нарушения сплошности биоструктуры), которые сопровождаются изменением электрического сопротивления и магнитных свойств. Значения их резко отличаются от таких величин при нормальном состоянии биообъекта, т.е. когда нет травм. Степень нарушения в тканях, а также процесс улучшения их состояния при магнитной терапии определяется датчиками, которые выдают сигналы на минипроцессор. Минипроцессор вырабатывает программу омагничивания. В процессе обработки программа корректируется по схеме: изменение электросопротивления и магнитного сопротивления контролируется до те х пор, пока не стабилизируются параметры, указывающие на реабилитацию биообъекта. Стабилизация этих величин указывает на то, что сконцентрированной магнитной энергии вполне достаточно для улучшения состояния объекта.
