Первинний індукційний перетворювач магнітного моменту

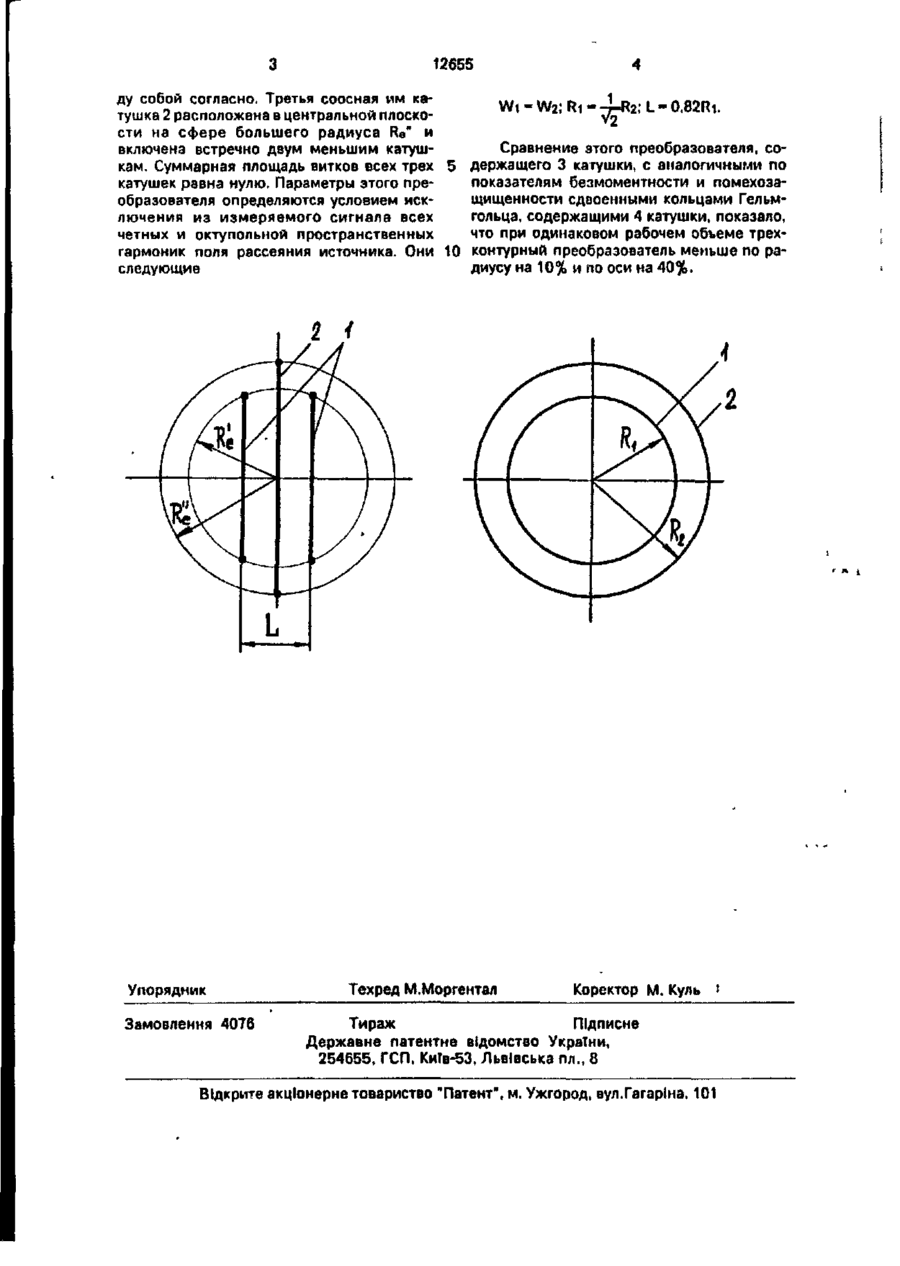

Первичный индукционный преобразователь магнитного момента, содержащий соосные катушки двух габаритных размеров, расположенные симметрично относительно перпендикулярной оси катушек плоскости, причем катушки одного размера включены согласно между собой и встречно с катушками другого размера, а суммарная площадь их витков равна нулю, о т л и ч а ю щ и й с я тем, что он содержит катушек большего габаритного размера на одну меньше, чем катушек меньшего габаритного размера. С > Изобретение относится к области магнитных измерений и может использоваться в качестве нечувствительного к помехам первичного индукционного преобразователя для измерения магнитного момента, а также как безмоментная мера магниіной индукции. Известны перпичные индукционные преобразователи (безмоментные меры магнитной индукции) с высокой степенью однородности и безмоментности, получаемые встречным включением двух однотипных сооспых систем контуров (катушек) разного габаритного размера [1]. Однако при сдваивании однотипных систем контуров уменьшается объем рабочей зоны внутреннего поля и усложняется конструкции из-за удвоения числа контуров. Задачей изобретения является упрощение конструкции и снижение габаритов преобразователя при сохранении помехозащищенности (бозмоментности). Поставленная задача решается тем, что преобразователь магнитного момента, содержащий соосные катушки двух габаритных размеров, расположенные симметрично относительно перпендикулярной оси катушек плоскости, причем, катушки одиого размера включены согласно между собой и встречно с катушками другого размера, а суммарная площадь их витков равна нулю, согласно изобретению содержит катушек большего габаритного размера на одну меньше, чем катушек меньшего габаритного размера. Изобретение поясняется рисунком, где приведен трехконтурный преобраоователь. На рисунке показаны катушки меньшего размера 1 и катушки большего размера 2. Катушки соосны и расположены симметрично относительно центральной плоскости, перпендикулярной оси катушек. Две катушки 1 меньшего размера, расположенные на сфере меньшего радиуса Re1 включены меж ел ел О 12655 ду собой согласно. Третья соосная им каL - 0,82Ri. Wt - W2; Ri тушка 2 расположена в центральной плоскоV2 сти на сфере большего радиуса Re" и Сравнение этого преобразователя, совключена встречно двум меньшим катушдержащего 3 катушки, с аналогичными по кам. Суммарная площадь витков всех трех показателям безмоментности и помехозакатушек равна нулю. Параметры этого прещищенности сдооеиными кольцами Гельмобразователя определяются условием искгольца, содержащими 4 катушки, показало, лючения из измеряемого сигнала всех что при одинаковом рабочем объеме трехчетных и октупольной пространственных гармоник поля рассеяния источника. Они 10 контурный преобразователь меньше по радиусу на 10% и по оси на 40%. следующие 2 Упорядник Замовлення 4076 і Техред М. Морге нтал Коректор М. Куль > Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна. 101
