П’єзоелектричний перетворювач механічних величин
Номер патенту: 12887
Опубліковано: 15.03.2006
Автори: Кісіль Тетяна Юріївна, Куницька Лариса Георгіївна, Шарапова Олена Валеріївна, Шарапов Валерій Михайлович, Мусієнко Максим Павлович
Формула / Реферат
П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з чотирма парами електродів, кожна з яких розташована на протилежних гранях п'єзоелемента, узгоджувальні підсилювачі виконані у вигляді підсилювачів напруги, причому вхід та вихід вихідного підсилювача та вхід додаткового підсилювача з'єднані з електродами, що розташовані на грані, перпендикулярній вектору поляризації, а вихід додаткового підсилювача з'єднаний з електродом, що розташований на грані, паралельній вектору поляризації, а інші електроди з'єднані із загальним проводом схеми, вектор сили F прикладений до п'єзоелемента паралельно вектору поляризації Р.
Текст

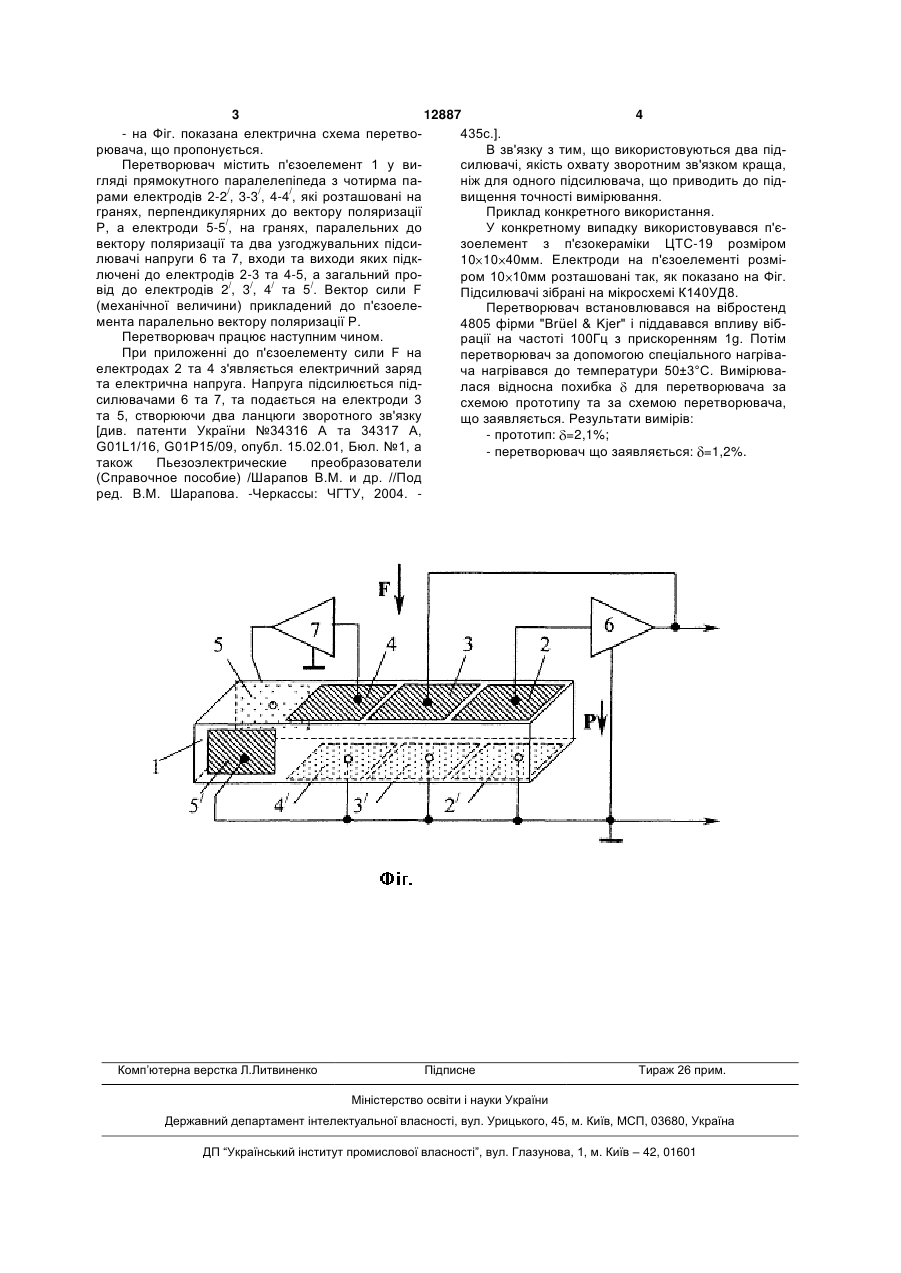

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигля 3 12887 4 - на Фіг. показана електрична схема перетво435с.]. рювача, що пропонується. В зв'язку з тим, що використовуються два підПеретворювач містить п'єзоелемент 1 у висилювачі, якість охвату зворотним зв'язком краща, гляді прямокутного паралелепіпеда з чотирма паніж для одного підсилювача, що приводить до підрами електродів 2-2/, 3-3/, 4-4/, які розташовані на вищення точності вимірювання. гранях, перпендикулярних до вектору поляризації Приклад конкретного використання. Р, а електроди 5-5/, на гранях, паралельних до У конкретному випадку використовувався п'євектору поляризації та два узгоджувальних підсизоелемент з п'єзокераміки ЦТС-19 розміром лювачі напруги 6 та 7, входи та виходи яких підк10 10 40мм. Електроди на п'єзоелементі розмілючені до електродів 2-3 та 4-5, а загальний прором 10 10мм розташовані так, як показано на Фіг. від до електродів 2/, 3/, 4/ та 5/. Вектор сили F Підсилювачі зібрані на мікросхемі К140УД8. (механічної величини) прикладений до п'єзоелеПеретворювач встановлювався на вібростенд мента паралельно вектору поляризації Р. 4805 фірми "Вrüеl & Kjer" i піддавався впливу вібПеретворювач працює наступним чином. рації на частоті 100Гц з прискоренням 1g. Потім При приложенні до п'єзоелементу сили F на перетворювач за допомогою спеціального нагріваелектродах 2 та 4 з'являється електричний заряд ча нагрівався до температури 50±3°С. Вимірювата електрична напруга. Напруга підсилюється підлася відносна похибка для перетворювача за силювачами 6 та 7, та подається на електроди 3 схемою прототипу та за схемою перетворювача, та 5, створюючи два ланцюги зворотного зв'язку що заявляється. Результати вимірів: [див. патенти України №34316 А та 34317 А, - прототип: =2,1%; G01L1/16, G01Р15/09, опубл. 15.02.01, Бюл. №1, а - перетворювач що заявляється: =1,2%. також Пьезоэлектрические преобразователи (Справочное пособие) /Шарапов В.М. и др. //Под ред. В.М. Шарапова. -Черкассы: ЧГТУ, 2004. Комп’ютерна верстка Л.Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric mechanical-electric transducer
Автори англійськоюSharapov Valeriy Mykhaylovych, Musiienko Maksym Pavlovych, Kysil Tetiana Yuriivna, Sharapova Olena Valeriivna, Kunytska Larysa Heorhiivna
Назва патенту російськоюПьезоэлектрический преобразователь механических величин в электрические
Автори російськоюШарапов Валерий Михайлович, Мусиенко Максим Павлович, Кисель Татьяна Юрьевна, Шарапова Елена Валерьевна, Куницкая Лариса Георгиевна
МПК / Мітки
МПК: H01L 41/08, G01L 1/16
Мітки: перетворювач, механічних, п'єзоелектричний, величин
