Спосіб емульгування

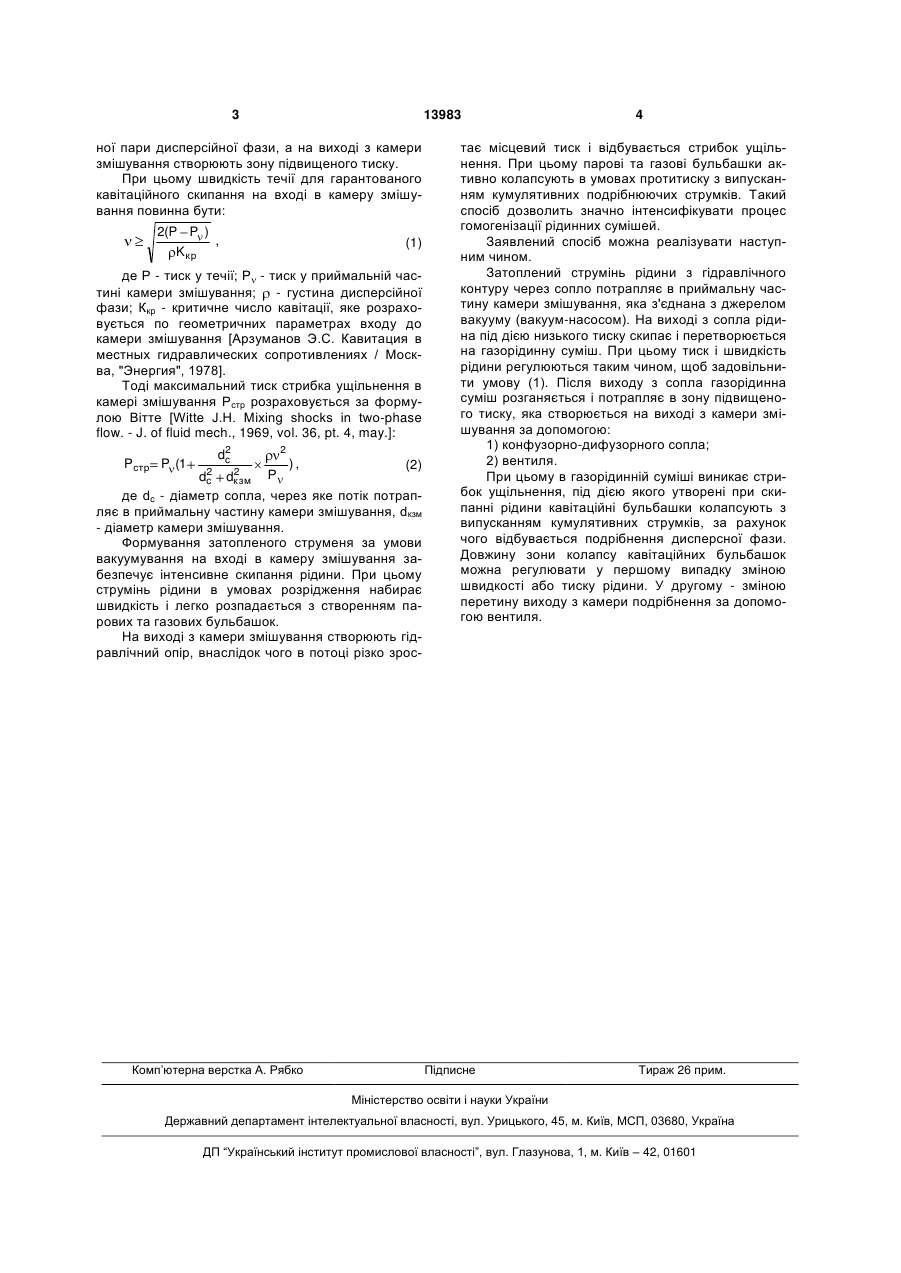

Спосіб емульгування, що включає витікання затопленого струменя оброблюваної суміші в камеру змішування, який відрізняється тим, що на вході в камеру змішування створюють зону розрідження із тиском, який нижчий за тиск насиченої пари дисперсійної фази, а на виході з камери змішування створюють зону підвищеного тиску. (19) (21) u200511408 (22) 01.12.2005 (24) 17.04.2006 (46) 17.04.2006, Бюл. № 4, 2006 р. (72) Долінський Анатолій Андрійович, Корчинський Олександр Анатолійович, Матюшкін Максим Володимирович (73) ІНСТИТУТ ТЕХНІЧНОЇ ТЕПЛОФІЗИКИ НАЦІОНАЛЬНОЇ АКАДЕМІЇ НАУК УКРАЇНИ 3 13983 ної пари дисперсійної фази, а на виході з камери змішування створюють зону підвищеного тиску. При цьому швидкість течії для гарантованого кавітаційного скипання на вході в камеру змішування повинна бути: 2(P P ) , K кр (1) де Р - тиск у течії; Р - тиск у приймальній частині камери змішування; - густина дисперсійної фази; Ккр - критичне число кавітації, яке розраховується по геометричних параметрах входу до камери змішування [Арзуманов Э.С. Кавитация в местных гидравлических сопротивлениях / Москва, "Энергия", 1978]. Тоді максимальний тиск стрибка ущільнення в камері змішування Рстр розраховується за формулою Вітте [Witte J.H. Mixing shocks in two-phase flow. - J. of fluid mech., 1969, vol. 36, pt. 4, may.]: Pстр P (1 2 dc 2 ), (2) 2 2 dc dкзм Р де dc - діаметр сопла, через яке потік потрапляє в приймальну частину камери змішування, dкзм - діаметр камери змішування. Формування затопленого струменя за умови вакуумування на вході в камеру змішування забезпечує інтенсивне скипання рідини. При цьому струмінь рідини в умовах розрідження набирає швидкість і легко розпадається з створенням парових та газових бульбашок. На виході з камери змішування створюють гідравлічний опір, внаслідок чого в потоці різко зрос Комп’ютерна верстка А. Рябко 4 тає місцевий тиск і відбувається стрибок ущільнення. При цьому парові та газові бульбашки активно колапсують в умовах протитиску з випусканням кумулятивних подрібнюючих струмків. Такий спосіб дозволить значно інтенсифікувати процес гомогенізації рідинних сумішей. Заявлений спосіб можна реалізувати наступним чином. Затоплений струмінь рідини з гідравлічного контуру через сопло потрапляє в приймальну частину камери змішування, яка з'єднана з джерелом вакууму (вакуум-насосом). На виході з сопла рідина під дією низького тиску скипає і перетворюється на газорідинну суміш. При цьому тиск і швидкість рідини регулюються таким чином, щоб задовільнити умову (1). Після виходу з сопла газорідинна суміш розганяється і потрапляє в зону підвищеного тиску, яка створюється на виході з камери змішування за допомогою: 1) конфузорно-дифузорного сопла; 2) вентиля. При цьому в газорідинній суміші виникає стрибок ущільнення, під дією якого утворені при скипанні рідини кавітаційні бульбашки колапсують з випусканням кумулятивних струмків, за рахунок чого відбувається подрібнення дисперсної фази. Довжину зони колапсу кавітаційних бульбашок можна регулювати у першому випадку зміною швидкості або тиску рідини. У другому - зміною перетину виходу з камери подрібнення за допомогою вентиля. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
