Пристрій для додавання
Номер патенту: 14225
Опубліковано: 25.04.1997
Автори: Меламуд Олександр Михайлович, Подорожнюк Володимир Андрійович, Білан Степан Миколайович, Кожем'яко Володимир Прокопович
Формула / Реферат
Устройство для сложения, содержащее входные информационные шины, элемент И, элемент ИЛИ и счетчик результата, отличающееся тем, что, с целью упрощения устройства и повышения его надежности, в него введен преобразователь код-частота, причем входные информационные шины устройства соединены соответственно с установочными входами преобразователя код-частота и с входами элемента ИЛИ, выход которого соединен с первым входом элемента И, второй вход которого соединен с выходом преобразователя код-частота, а выход элемента соединен со счетным входом счетчика результата.
Текст

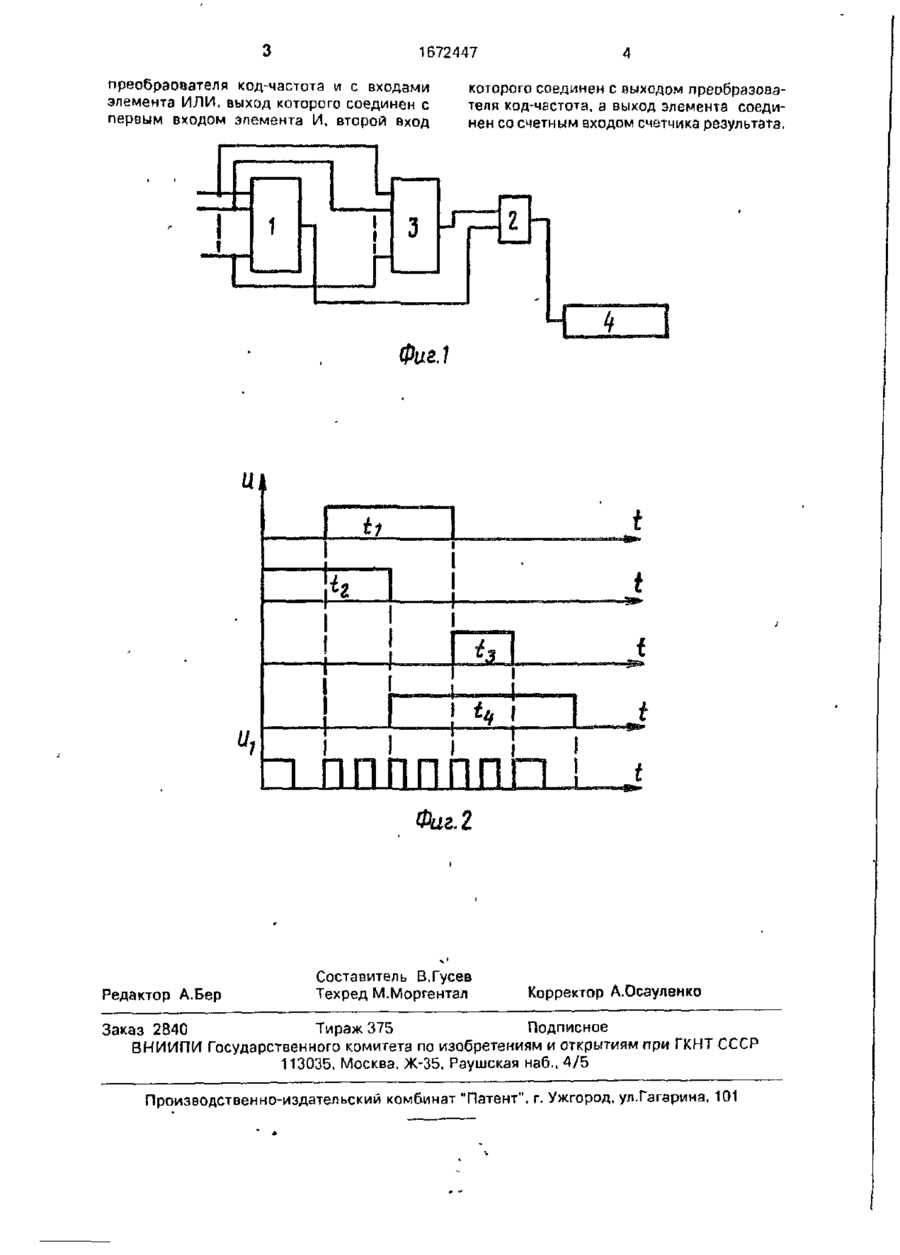

Изобретение относится к вычислительной технике и может быть использовано при построении, устройств обработки информации Цель изобретения - упрощение устройства и повышение его надежности. Устройство для сложения содержит преобразователь 1 код-частота, элемент И 2, элемент ИЛИ 3 и счетчик 4 результата, соединенные между собой функционально 2 ил Изобретение относится к вычислительной технике и может быть использовано при построении устройств обработки информации. вания импульсов (см, фиг.2), которые заполняют соответствующие временные интервалы и подсчитываются в счетчике 4 Если количество интервалов равно, например, двум, то опорная частота увеличивается вдвое, если трем - втрое и т д Предложенное устройство по сравнению с известным обладает высокой надежностью функционирования за счет уменьшения количества используемых элементов. Цель изобретения - упрощение устройства и повышение его надежности На фиг.1 приведена функциональная схема; на фиг.2 - временные диаграммы его работы. Устройство для сложения содержит преобразователь 1 код-чэстота, элемент И 2. элемнет ИЛИ 3 и счетчик 4 результата, соединенные между собой функционально Устройство для сложения работает следующим образом Временные интервалы подаются на входы преобразователя 1 код-частота и на входы элемента ИЛИ 3 Преобразователь 1 прямо пропорционально преобразует количество временных интервалов представленных в виде длительности присутствия положительного импульса, в частоту следо Формула изобретения Устройство для сложения, содержащее входные информационные шины, элемент И, элемент ИЛИ и счетчик результата, о т л и ч а ю щ е е с я тем что, с целью упрощения устройства и повышения его надежности, в него введен преобразователь код-частота, причем входные информационные шины устройства соединены соответственно с установочными входами ю 1672447 преобрэователя код-частота и с входами элемента ИЛИ, выход которого соединен с первым входом элемента И, второй вход которого соединен с выходом преобразователя код-частота, а выход элемента соединен со счетным входом счетчика результата. L 3 Фаг,} и пплпппп Фаг. 2 Редактор А.Бер Составитель В.Гусев Техред М.Моргентал Корректор А.Осауленко Заказ 2840 Тираж 375 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб.. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюSummation unit
Автори англійськоюKozhemyako Volodymyr Prokopovych, Podorozhniuk Volodymyr Andriiovych, Bilan Stepan Mykolaiovych, Melamud Oleksandr Mykhailovych
Назва патенту російськоюУстройство для суммирования
Автори російськоюКожемяко Владимир Прокофьевич, Подорожнюк Владимир Андреевич, Билан Степан Николаевич, Меламуд Александр Михайлович
МПК / Мітки
МПК: G06F 7/60
