Пристрій для вимірювання в’язкості

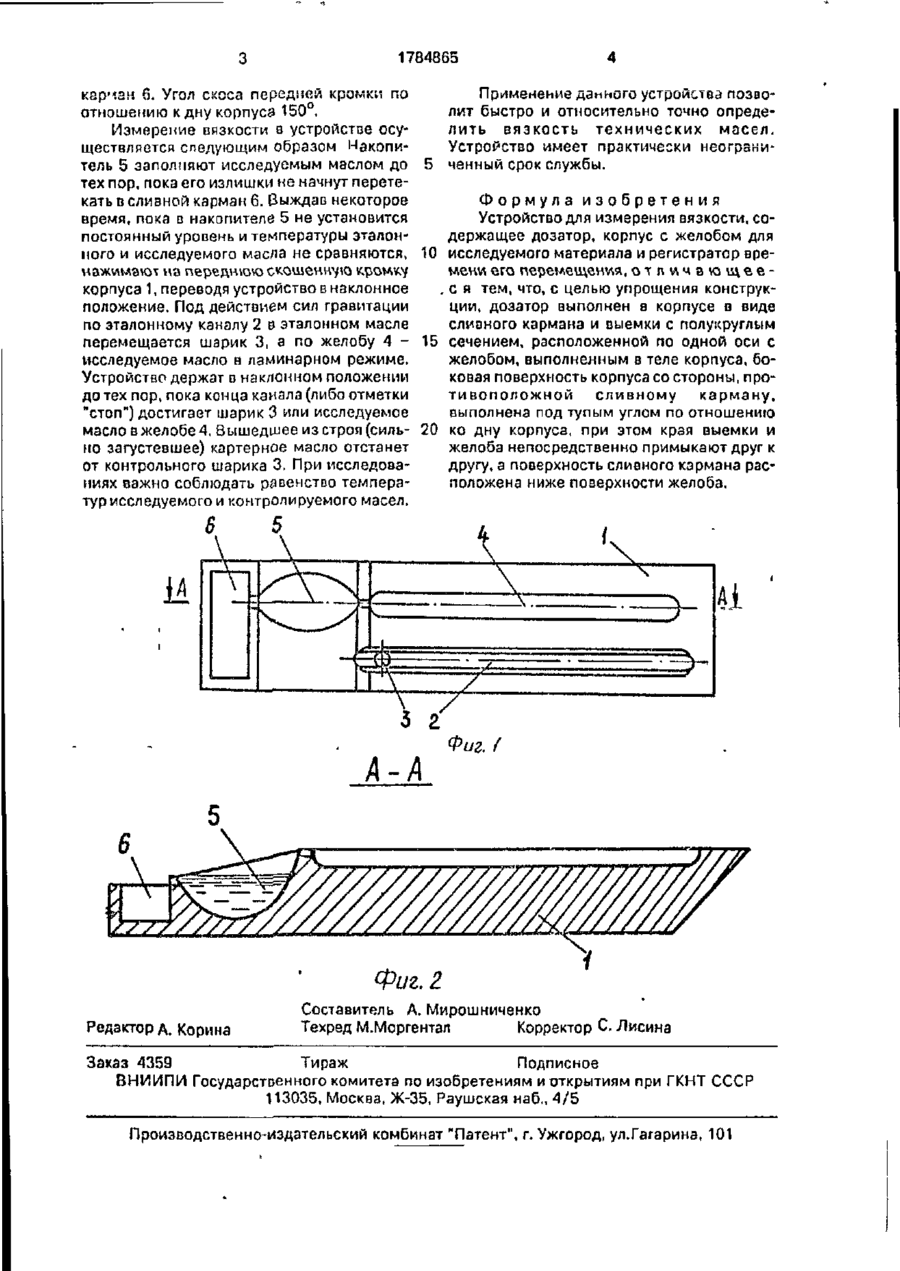

Изобретение относится к устройствам для измерения вязкости масла. Устройство содержит дозатор, корпус с желобом для исследуемого материала и регистратор премени перемещения материала. Дозатор иыполнен в корпусе в виде сливного кармана и выемки с полукруглым сечением, расположенной по одной оси с желобом, выполненным о теле корпуса. Боковая поверхность корпуса со стороны, противоположной сливному карману, выполнена под тупым углом по отношению ко дну корпуса. Края выемки и желоба непосредственно примыкают друг к другу, а поверхность сливного кармана расположена ниже поверхности желоба. 2 ил. Изобретение относится к измерительным устройствам по определению физических характеристик промышленных масел и может использоваться в службах технической эксплуатации автомобилей, тракторов, дорожно-строительных машин, а также двигателей внутреннего сгорания. Известен выбранный в качестве прототипа вискозиметр, содержащий приемный цилиндр, перелив со сливным патрубком и распределитель, установленный под углом к горизонту. Этот вискозиметр громоздок по конструкции, имеет невысокую точность при измерениях, в частности, из-за неупорядоченного и непрогнозируемого движения масла в распределителе и патрубках. Целью изобретения является упрощение конструкции. Указанная цель достигается путем выполнения дозатора непосредственно в корпусе в виде сливного кармана и выемки с полукруглым сечением, расположенной по одной оси с желобом, выполненным также в теле корпуса. Для переведения устройства в наклонное положение боковую поверхность корпуса со стороны, противоположной сливному карману, выполняют под тупым углом по отношению ко дну корпуса. Края оыемки и желоба непосредственно примыкают друг к другу, а поверхность сливного кармана расположена ниже поверхности желоба. Это позволяет, например, исследуемому маслу перетекать в ламинарном режиме из выемки D желоб. На фиг. 1 показано предлагаемое устройство; на фиг. 2 - сечение А-А из фиг. 1. Устройство содержит корпус 1 с эталонным каналам 2, выполненным в виде стеклянной трубки диаметром 8 мм и дли ной 200 мм, заполненной эталонным маслом, в котором "перемещается шарик 3. В корпусе 1 имеется также желоб 4 для исследуемого масла, к которому через Y-обрэзный проход примыкает накопитель масло 5 и сливной ГЇ 1784865 карман 6. Угол скоса передней кромки по отношению к дну корпуса 150°. Измерение вязкости в устройстве осуществляется следующим образом Накопитель 5 заполняют исследуемым маслом до тех пор, пока его излишки не начнут перетекать в сливной карман 6. Выждав некоторое время, пока в накопителе 5 не установится постоянный уровень и температуры эталонного и исследуемого масла не сравняются, нажимают на переднюю скошенную кромку корпуса 1, переводя устройство в наклонное положение. Под действием сил гравитации по эталонному каналу 2 о эталонном масле перемещается шарик 3, а по желобу 4 исследуемое масло в ламинарном режиме. Устройство держат п наклонном положении до тех пор, пока конца канала (либо отметки "стоп") достигает шарик 3 или исследуемое масло в желобе 4. Вышедшее из строя (сильно загустевшее) картерное масло отстанет от контрольного шарика 3. При исследованиях важно соблюдать равенство температур исследуемого и контролируемого масел. Применение данного устройства позволит быстро и относительно точно определить вязкость технических масел. Устройство имеет практически неограни5 ченный срок службы. Формула изобретения Устройство для измерения вязкости, содержащее дозатор, корпус с желобом для 10 исследуемого материала и регистратор времени его перемещения, о т п и ч а ю щ е е . с я тем, что, с целью упрощения конструкции, дозатор выполнен в корпусе в виде сливного кармана и выемки с полукруглым 15 сечением, расположенной по одной оси с желобом, выполненным в теле корпуса, боковая поверхность корпуса со стороны, проти во положи ой сливному карману, выполнена под тупым углом по отношению 20 ко дну корпуса, при этом края выемки и желоба непосредственно примыкают друг к другу, а поверхность сливного кармана расположена ниже поверхности желоба. Фиг. 2 Редактор А. Корина Составитель А. Мирошниченко Техред М.Моргентал Корректор С. Лисина Заказ 4359 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
