Шпуля до верстату для тороідальної намотки

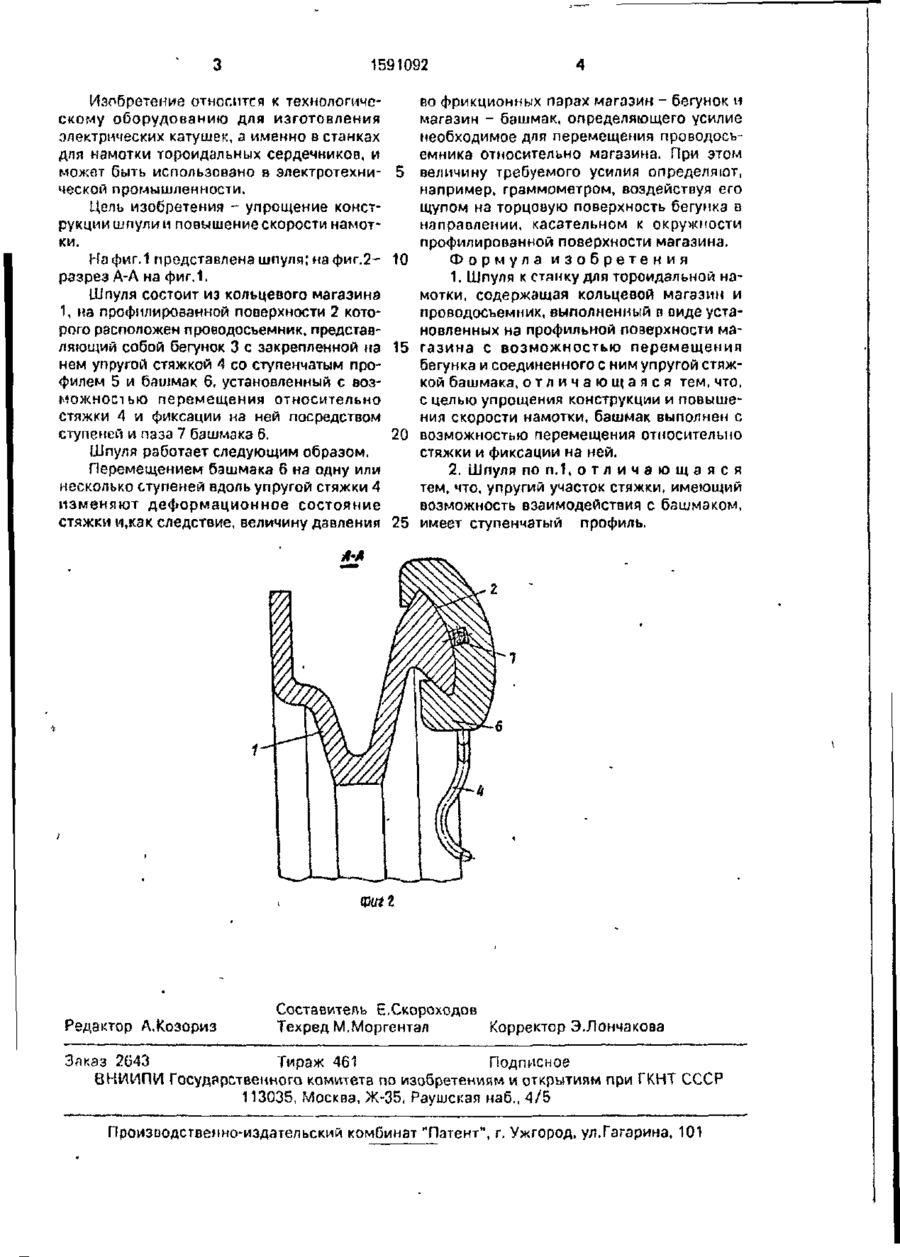

Изобретение относится к электротехнике и может быть использовано в технологическом оборудовании, а именно в станках для намотки тороидальных сердечников. Цель изобретения - упрощение конструк ции шпули. Шпуля состоит из кольцевого магазина 1, на графилированиой поверхности которого расположен проводосьемник, представляющий собой бегунок 3 с закрепленной на нем упругой стяжкой 4 со ступенчаты м профилем 5 и башмак 6, установленный с возможностью перемещения относительно стяжки 4 и фиксации на ней посредством ступеней стяжки.Перемещением башмака б на одну или несколько ступеней вдоль упругой стяжки 4 изменяют деформационное состояние стяжки и, следовательно, натяжение провода. 1 З.п. ф-лы, 2 ил. > Фиг.1 1591092 Изобретение относится к технологическому оборудованию для изготовления электрических катушек, а именно в станках дпп намотки тороидальных сердечников, и может быть использовано в электротехнической промышленности. Цель изобретения - упрощение конструкции шпули и повышение скорости намотки, Нафиг.1 представлена шпуля; на фиг.2разрез А-А на фиг. 1. Шпуля состоит из кольцевого магазина 1, на профилированной поверхности 2 которого расположен проеодосьемник, представляющий собой бегунок 3 с закрепленной на нем упругой стяжкой А со ступенчатым профилем 5 и башмак 6, установленный с возможное! ью перемещения относительно стяжки 4 и фиксации на ней посредством ступеней и паза 7 башмака 6. Шпуля работает следующим образом. Перемещением башмака 6 на одну или несколько ступеней вдоль упругой стяжки 4 изменяют деформационное состояние стяжки и.как следствие, величину давления 5 10 15 20 25 во фрикционных парах магазин - бегунок и магазин - башмак, определяющего усилие необходимое для перемещения проводосъемника относительно магазина. При этом величину требуемого усилия определяют, например, граммометром, воздействуя его щупом на торцовую поверхность бегунка в направлении, касательном к окружности профилированной поверхности магазина. Формула изобретения 1. Шпуля к станку для тороидальной намотки, содержащая кольцевой магазин и проводосъемник, выполненный о виде установленных на профильной поверхности магазина с возможностью перемещения бегунка и соединенного с ним упругой стяжкой башмака, о т л и ч а ю щ а я с я тем, что, с целью упрощения конструкции и повышения скорости намотки, башмак выполнен с возможностью перемещения относительно стяжки и фиксации на ней. 2. Шпуля по п.1, о т л и ч а ю щ а я с я тем, что, упругий участок стяжки, имеющий возможность взаимодействия с башмаком, имеет ступенчатый профиль. (Out t Редактор А.Козориз Составитесь Е.Скороходов Техред М.Моргентал Корректор Э.Лончакова Заказ 2643 Тираж 461 Подписное ВКИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
