Аналого-цифровий фазообертач, який містить вхідний ланцюг, таймер КР1006ВИ1 та ланцюг, що задає час, який відрізняється тим, що він містить вузол формування імпульсів запуску, приєднаний до двох таймерів, які приєднані до RS-тригера, який забезпечує відновлення форми оброблюваного сигналу.

Текст

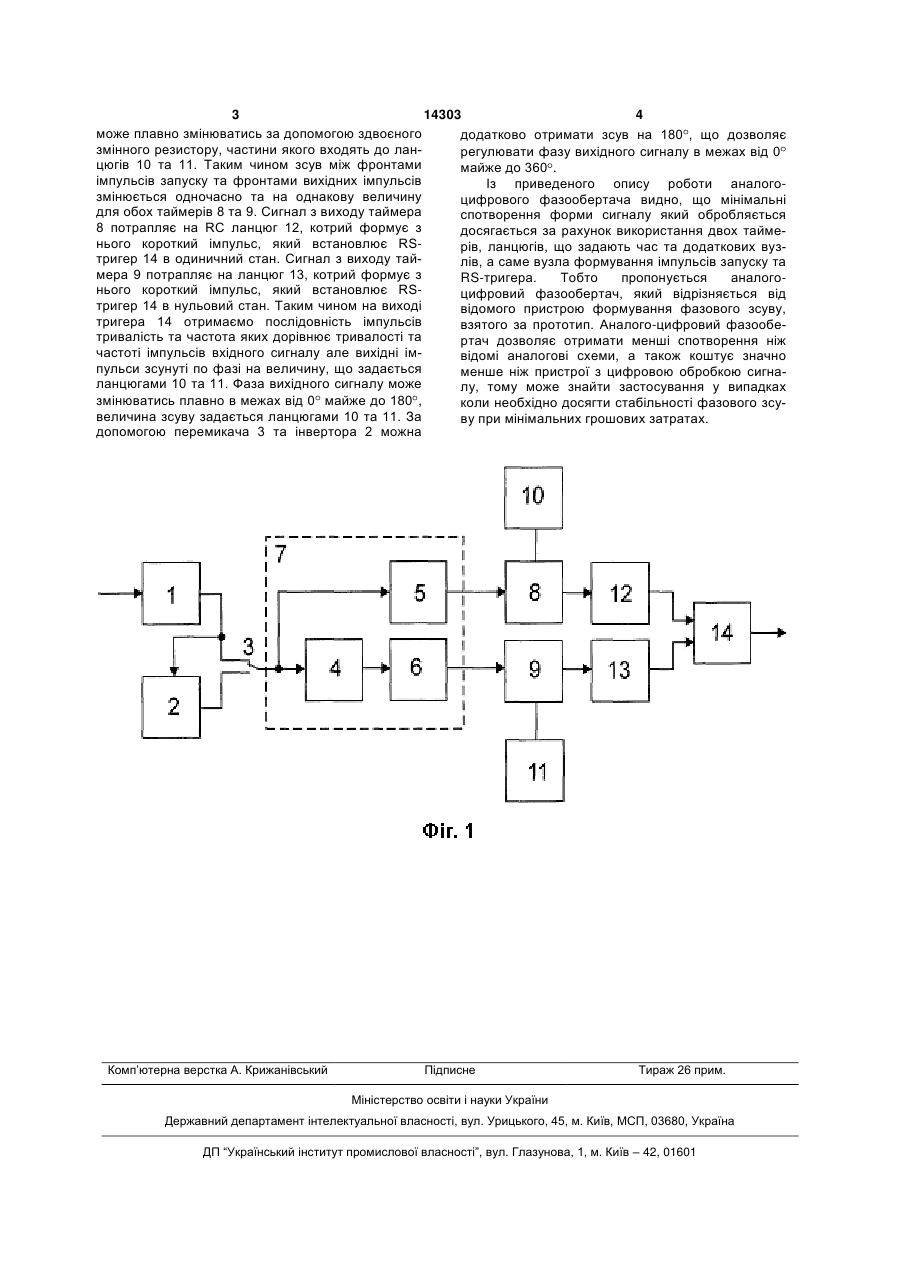

Аналого-цифровий фазообертач, який містить вхідний ланцюг, таймер КР1006ВИ1 та ланцюг, що задає час, який відрізняється тим, що він містить вузол формування імпульсів запуску, приєднаний до двох таймерів, які приєднані до RS-тригера, який забезпечує відновлення форми оброблюваного сигналу. (19) (21) u200510127 (22) 27.10.2005 (24) 15.05.2006 (46) 15.05.2006, Бюл. № 5, 2006 р. (72) Пашковський Олександр Анатолійович (73) ХЕРСОНСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 14303 4 може плавно змінюватись за допомогою здвоєного додатково отримати зсув на 180 , що дозволяє змінного резистору, частини якого входять до ланрегулювати фазу вихідного сигналу в межах від 0 цюгів 10 та 11. Таким чином зсув між фронтами майже до 360 . імпульсів запуску та фронтами вихідних імпульсів Із приведеного опису роботи аналогозмінюється одночасно та на однакову величину цифрового фазообертача видно, що мінімальні для обох таймерів 8 та 9. Сигнал з виходу таймера спотворення форми сигналу який обробляється 8 потрапляє на RC ланцюг 12, котрий формує з досягається за рахунок використання двох тайменього короткий імпульс, який встановлює RSрів, ланцюгів, що задають час та додаткових вузтригер 14 в одиничний стан. Сигнал з виходу тайлів, а саме вузла формування імпульсів запуску та мера 9 потрапляє на ланцюг 13, котрий формує з RS-тригера. Тобто пропонується аналогонього короткий імпульс, який встановлює RSцифровий фазообертач, який відрізняється від тригер 14 в нульовий стан. Таким чином на виході відомого пристрою формування фазового зсуву, тригера 14 отримаємо послідовність імпульсів взятого за прототип. Аналого-цифровий фазообетривалість та частота яких дорівнює тривалості та ртач дозволяє отримати менші спотворення ніж частоті імпульсів вхідного сигналу але вихідні імвідомі аналогові схеми, а також коштує значно пульси зсунуті по фазі на величину, що задається менше ніж пристрої з цифровою обробкою сигналанцюгами 10 та 11. Фаза вихідного сигналу може лу, тому може знайти застосування у випадках змінюватись плавно в межах від 0 майже до 180 , коли необхідно досягти стабільності фазового зсувеличина зсуву задається ланцюгами 10 та 11. За ву при мінімальних грошових затратах. допомогою перемикача 3 та інвертора 2 можна Комп’ютерна верстка А. Крижанівський Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
