Опорний вузол балансувального верстата
Номер патенту: 14536
Опубліковано: 15.05.2006
Автори: Калашник В'ячеслав Олександрович, Петков Ігор Іванович, Боряк Костянтин Федорович, Силкін Володимир Ілліч
Формула / Реферат
1. Опорний вузол балансувального верстата, що містить основу з опорою, розташований на ній вузол обертання і зв'язаний з опорою датчик переміщення опори, який відрізняється тим, що опора виконана у вигляді важеля, установленого перпендикулярно відносно основи, яка є точкою опори важеля, при цьому вузол обертання розташований на його меншому плечі, а більше плече містить противагу.
2. Опорний вузол за п. 1, який відрізняється тим, що противага зв'язана з плечем важеля з можливістю переміщення по ньому.
Текст

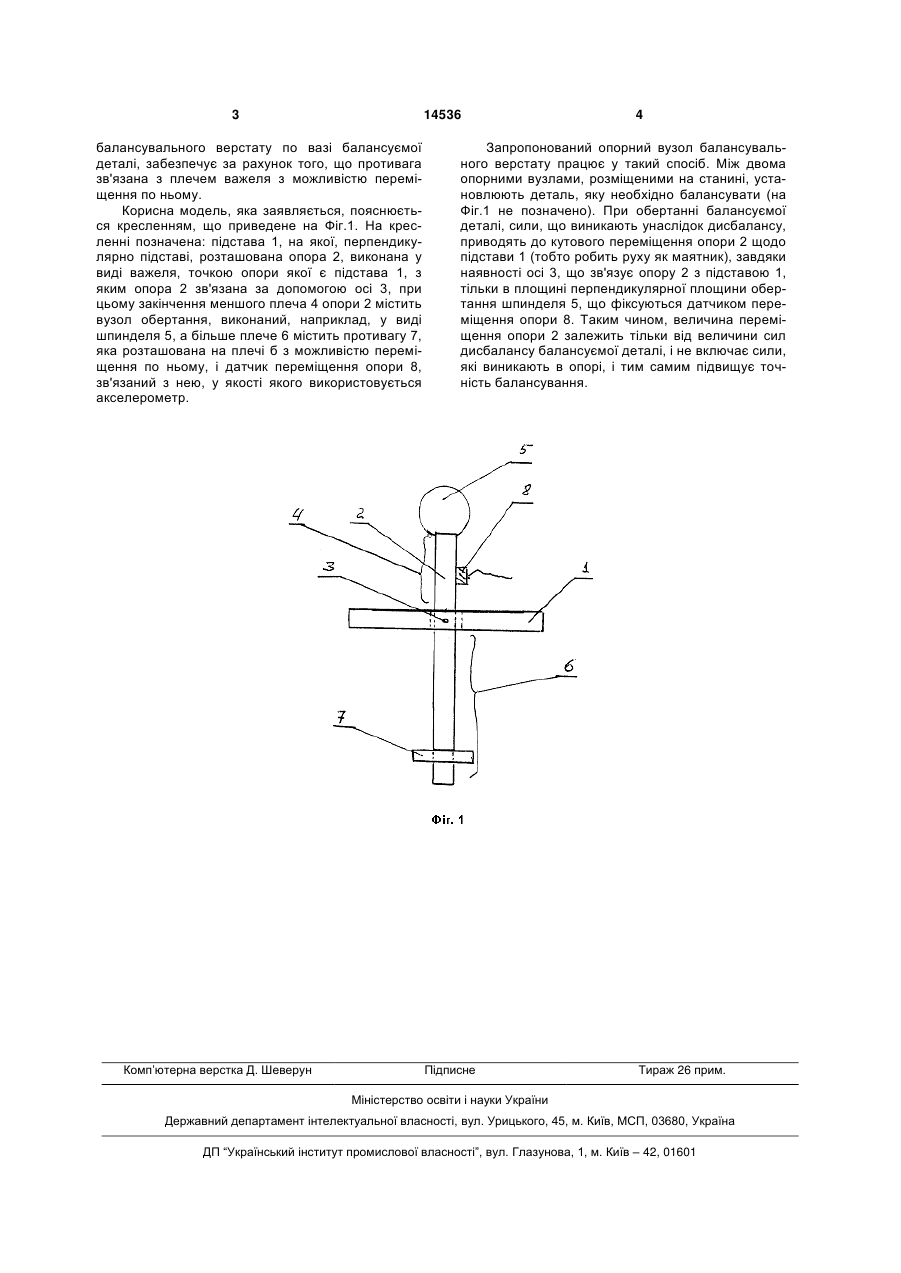

1. Опорний вузол балансувального верстата, що містить основу з опорою, розташований на ній 3 14536 балансувального верстату по вазі балансуємої деталі, забезпечує за рахунок того, що противага зв'язана з плечем важеля з можливістю переміщення по ньому. Корисна модель, яка заявляється, пояснюється кресленням, що приведене на Фіг.1. На кресленні позначена: підстава 1, на якої, перпендикулярно підставі, розташована опора 2, виконана у виді важеля, точкою опори якої є підстава 1, з яким опора 2 зв'язана за допомогою осі 3, при цьому закінчення меншого плеча 4 опори 2 містить вузол обертання, виконаний, наприклад, у виді шпинделя 5, а більше плече 6 містить противагу 7, яка розташована на плечі б з можливістю переміщення по ньому, і датчик переміщення опори 8, зв'язаний з нею, у якості якого використовується акселерометр. Комп’ютерна верстка Д. Шеверун 4 Запропонований опорний вузол балансувального верстату працює у такий спосіб. Між двома опорними вузлами, розміщеними на станині, установлюють деталь, яку необхідно балансувати (на Фіг.1 не позначено). При обертанні балансуємої деталі, сили, що виникають унаслідок дисбалансу, приводять до кутового переміщення опори 2 щодо підстави 1 (тобто робить руху як маятник), завдяки наявності осі 3, що зв'язує опору 2 з підставою 1, тільки в площині перпендикулярної площини обертання шпинделя 5, що фіксуються датчиком переміщення опори 8. Таким чином, величина переміщення опори 2 залежить тільки від величини сил дисбалансу балансуємої деталі, і не включає сили, які виникають в опорі, і тим самим підвищує точність балансування. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSupport of a balancing machine
Автори англійськоюBoriak Kostiantyn Fedorovych, Kalashnyk Viacheslav Oleksandrovych, Petkov Ihor Ivanovych
Назва патенту російськоюОпора балансировочной установки
Автори російськоюБоряк Константин Федорович, Калашник Вячеслав Александрович, Петков Игорь Иванович
МПК / Мітки
МПК: G01M 1/04, G01M 1/00, G01M 1/02
Мітки: опорний, вузол, балансувального, верстата
