Гвинтовий механізм
Формула / Реферат
Гвинтовий механізм для перетворення зворотно-поступального руху в обертальний, який містить дві опозитно встановлені обгінні муфти, який відрізняється тим,. що обгінні муфти посаджені на лінійно-рухому двобічну штангу з протинаправленими гвинтовими поверхнями, в яких кут підняття гвинтових ліній більше 45 градусів, що забезпечує при осьових навантаженнях на штангу створення та передачу обертального моменту зубчастому колесу через обгінні муфти.
Текст

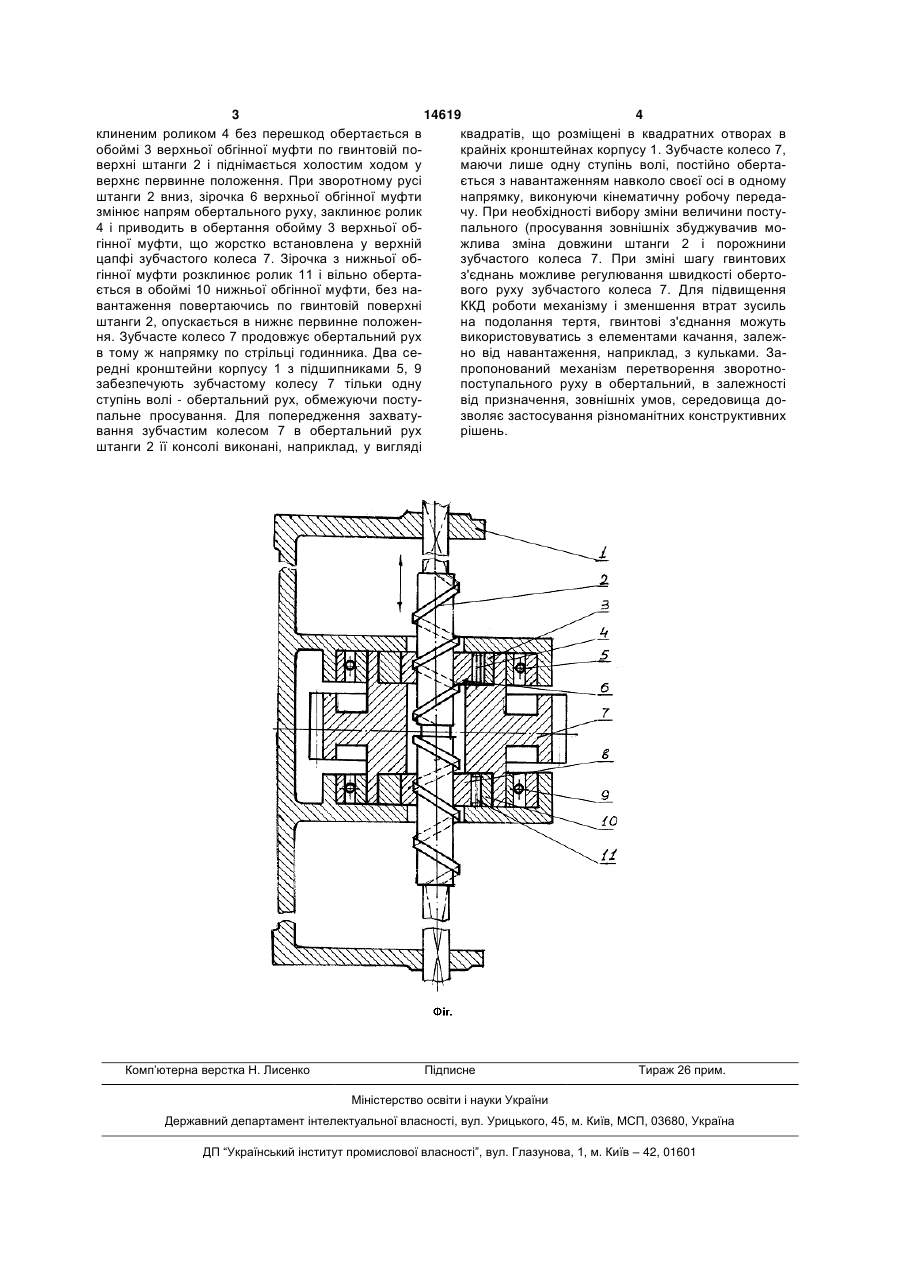

Гвинтовий механізм для перетворення зворотно-поступального руху в обертальний, який міс 3 14619 4 клиненим роликом 4 без перешкод обертається в квадратів, що розміщені в квадратних отворах в обоймі 3 верхньої обгінної муфти по гвинтовій покрайніх кронштейнах корпусу 1. Зубчасте колесо 7, верхні штанги 2 і піднімається холостим ходом у маючи лише одну ступінь волі, постійно обертаверхнє первинне положення. При зворотному русі ється з навантаженням навколо своєї осі в одному штанги 2 вниз, зірочка 6 верхньої обгінної муфти напрямку, виконуючи кінематичну робочу передазмінює напрям обертального руху, заклинює ролик чу. При необхідності вибору зміни величини посту4 і приводить в обертання обойму 3 верхньої обпального (просування зовнішніх збуджувачив могінної муфти, що жорстко встановлена у верхній жлива зміна довжини штанги 2 і порожнини цапфі зубчастого колеса 7. Зірочка з нижньої обзубчастого колеса 7. При зміні шагу гвинтових гінної муфти розклинює ролик 11 і вільно обертаз'єднань можливе регулювання швидкості обертоється в обоймі 10 нижньої обгінної муфти, без навого руху зубчастого колеса 7. Для підвищення вантаження повертаючись по гвинтовій поверхні ККД роботи механізму і зменшення втрат зусиль штанги 2, опускається в нижнє первинне положенна подолання тертя, гвинтові з'єднання можуть ня. Зубчасте колесо 7 продовжує обертальний рух використовуватись з елементами качання, залежв тому ж напрямку по стрільці годинника. Два сено від навантаження, наприклад, з кульками. Заредні кронштейни корпусу 1 з підшипниками 5, 9 пропонований механізм перетворення зворотнозабезпечують зубчастому колесу 7 тільки одну поступального руху в обертальний, в залежності ступінь волі - обертальний рух, обмежуючи постувід призначення, зовнішніх умов, середовища допальне просування. Для попередження захватузволяє застосування різноманітних конструктивних вання зубчастим колесом 7 в обертальний рух рішень. штанги 2 її консолі виконані, наприклад, у вигляді Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюScrew mechanism
Назва патенту російськоюВинтовой механизм
МПК / Мітки
МПК: F16H 19/00
Код посилання
<a href="https://ua.patents.su/2-14619-gvintovijj-mekhanizm.html" target="_blank" rel="follow" title="База патентів України">Гвинтовий механізм</a>
Гвинтовий механізм
Номер патенту: 43104
Опубліковано: 15.11.2001
Автори: Гевко Богдан Матвійович, Гудь Віктор Зеновійович, Гевко Іван Богданович, Пилипець Михайло Ількович
МПК: F16B 33/00
Формула / Реферат:
Гвинтовий механізм, що виконаний у вигляді пари гвинт-гайка, на зовнішньому діаметрі гвинта нарізана різь, на яку нагвинчена гайка, який відрізняється тим, що гайка виконана у вигляді циліндричного пустотілого корпусу, лівий торець якого має отвір більший внутрішнього діаметра різі, внутрішній торець корпусу є в контакті з спіральною гайкою, внутрішній діаметр якої має профіль різі вала і є в контакті з ним, причому витки спіральної гайки...
Кульковий гвинтовий механізм
Номер патенту: 35832
Опубліковано: 16.04.2001
Автор: Фейдер Леонід Давидович
МПК: F16H 25/22
Мітки: гвинтовий, кульковий, механізм
Формула / Реферат:
Кульковий гвинтовий механізм, який складається з гвинта, двох гайок з зубчатими вінцями, що відрізняються на один зуб, двох укладок з зубчатими секторами, кульок, розташованих у нарізних каналах гвинта та гайок і пристрою для циркуляції кульок, який відрізняється тим, що він забезпечений кільцем, яке розташоване у середній частині механізму, а з обох сторін зовнішніх торців кільця, в які впираються торці обох гайок, закріплені зубчаті...
Рейковий механізм
Номер патенту: 50782
Опубліковано: 15.11.2002
Автор: Забродін Микола Миколайович
МПК: F16H 19/00
Формула / Реферат:
1. Рейковий механізм, який містить вал з основним зубчастим колесом, водило, додаткове зубчасте колесо, що розташоване на водилі, і зубчасту рейку замкненого профілю, який відрізняється тим, що основне зубчасте колесо виконане з внутрішнім зачепленням, а рейка виконана з зовнішнім зачепленням.2. Механізм за п. 1, який відрізняється тим, що водило має вихідний вал.
Механізм підйомний
Номер патенту: 8593
Опубліковано: 15.08.2005
Автори: Крупко Валерій Григорович, Туник Едуард Вікторович, Дорохов Микола Юрійович
МПК: B66D 1/00
Формула / Реферат:
Механізм підйомний, до складу якого входять вантажозахоплювальний пристрій, канатний барабан, на якому по центру та співвісно із ним встановлені дві ведені зірочки ланцюгової передачі, що з'єднані багаторядним нескінченним ланцюгом з хвильовим ланцюговим редуктором, вхідний вал якого з'єднаний із циліндричним редуктором, та двигун, який відрізняється тим, що з обох боків канатного барабана через обгінні муфти встановлено по дві ведені зірочки...
Механізм для перетворення зворотно-поступального руху в обертальний і навпаки
Номер патенту: 3457
Опубліковано: 15.11.2004
Автор: Мущинський Анатолій Климович
МПК: F16H 21/16
Мітки: обертальний, механізм, зворотно-поступального, перетворення, навпаки, руху
Формула / Реферат:
1. Механізм для перетворення зворотно-поступального руху в обертальний і навпаки, що складається з поршня, шатуна і колінчастого вала, який відрізняється тим, що кривошип виконаний у вигляді планетарної передачі, яка складається з епіциклічної еліпсоїдної і внутрішньої шестерень із шевронними зубами, що знаходяться в постійному зачепленні.2. Механізм за п. 1, який відрізняється тим, що колінчастий вал виконаний простим і прямим,...
