Герметичний ввід електричної машини
Номер патенту: 15290
Опубліковано: 15.06.2006
Автори: Ткачук Микола Миколайович, Кукулевський Олексій Васильович, Кириленко Валерій Іванович
Формула / Реферат
1. Герметичний ввід електричної машини, що містить внутрішню оболонку і ввідний пристрій, які розділені перегородкою з отвором, заповненим компаундом, через який проходять дроти електричного живлення, який відрізняється тим, що компаунд складається з каучуку синтетичного термостійкого СКТН марки А ГОСТ 13835-73, наповнювача ПКП ГОСТ 9077-89, каталізатора К-18 МРТУ 6-02-382-76, при цьому вміст компонентів обраний наступного масового складу в %:
каучуку синтетичного термостійкого СКТН марки А ГОСТ 13835-73
16-21
наповнювача ПКП ГОСТ 9077-89
67-75
каталізатора ДО-18 МРТУ 6-02-382-76
17-4.
2. Герметичний ввід електричної машини за п. 1, який відрізняється тим, що для поліпшення поділу і герметизації на внутрішній поверхні отвору виконані виступи або пази, або різьблення.
Текст

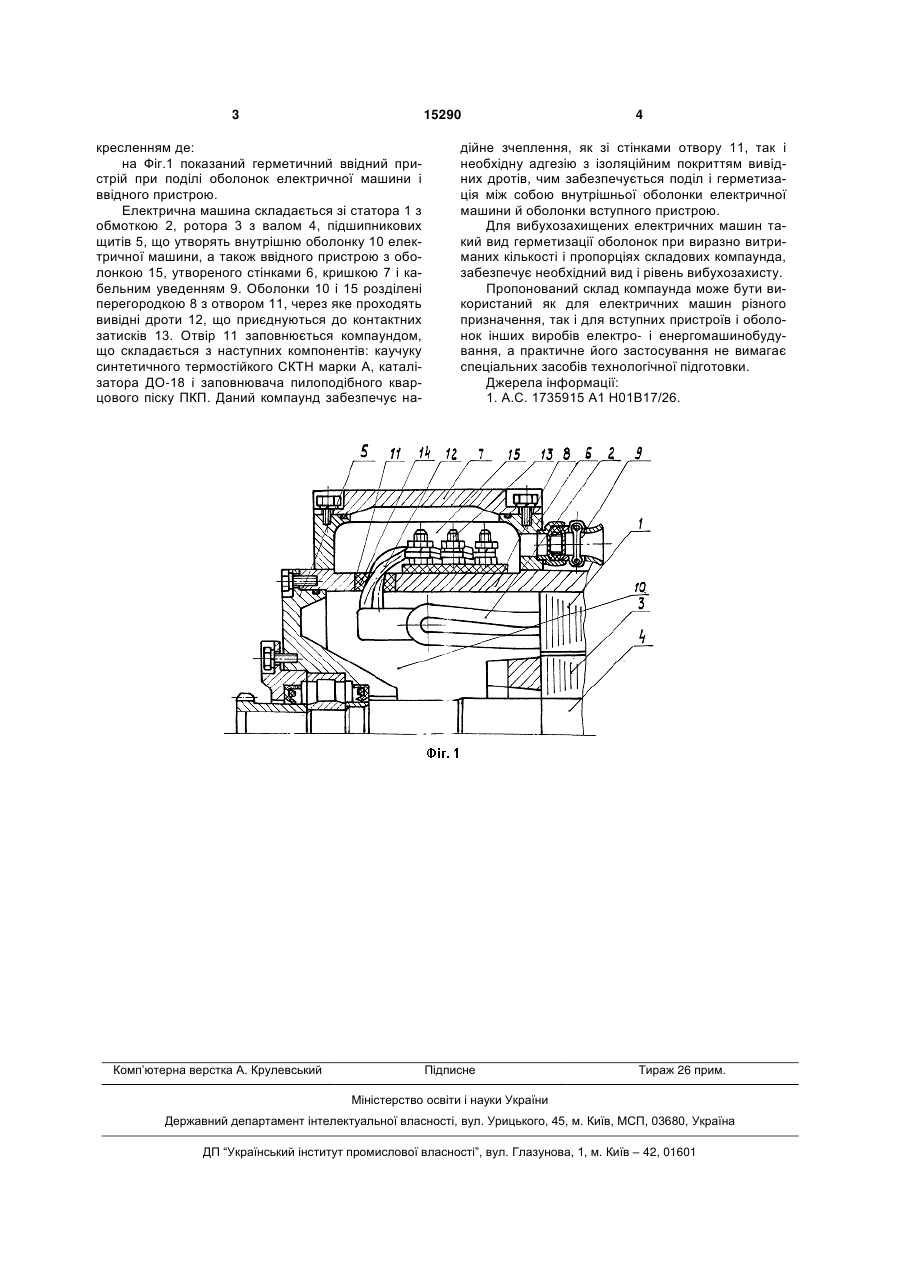

1. Герметичний ввід електричної машини, що містить внутрішню оболонку і ввідний пристрій, які розділені перегородкою з отвором, заповненим 3 15290 кресленням де: на Фіг.1 показаний герметичний ввідний пристрій при поділі оболонок електричної машини і ввідного пристрою. Електрична машина складається зі статора 1 з обмоткою 2, ротора 3 з валом 4, підшипникових щитів 5, що утворять внутрішню оболонку 10 електричної машини, а також ввідного пристрою з оболонкою 15, утвореного стінками 6, кришкою 7 і кабельним уведенням 9. Оболонки 10 і 15 розділені перегородкою 8 з отвором 11, через яке проходять вивідні дроти 12, що приєднуються до контактних затисків 13. Отвір 11 заповнюється компаундом, що складається з наступних компонентів: каучуку синтетичного термостійкого СКТН марки А, каталізатора ДО-18 і заповнювача пилоподібного кварцового піску ПКП. Даний компаунд забезпечує на Комп’ютерна верстка А. Крулевський 4 дійне зчеплення, як зі стінками отвору 11, так і необхідну адгезію з ізоляційним покриттям вивідних дротів, чим забезпечується поділ і герметизація між собою внутрішньої оболонки електричної машини й оболонки вступного пристрою. Для вибухозахищених електричних машин такий вид герметизації оболонок при виразно витриманих кількості і пропорціях складових компаунда, забезпечує необхідний вид і рівень вибухозахисту. Пропонований склад компаунда може бути використаний як для електричних машин різного призначення, так і для вступних пристроїв і оболонок інших виробів електро- і енергомашинобудування, а практичне його застосування не вимагає спеціальних засобів технологічної підготовки. Джерела інформації: 1. А.С. 1735915 А1 Н01В17/26. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSealed inlet of an electric machine
Автори англійськоюTkachuk Mykola Mykolaiovych, Kukulevskyi Oleksii Vasyliovych, Kyrylenko Valerii Ivanovych
Назва патенту російськоюГерметический ввод электрической машины
Автори російськоюТкачук Николай Николаевич, Кукулевский Алексей Васильевич, Кириленко Валерий Иванович
МПК / Мітки
МПК: H01B 17/26
Мітки: машини, ввід, електричної, герметичний
