Стрілочний з’єднувач

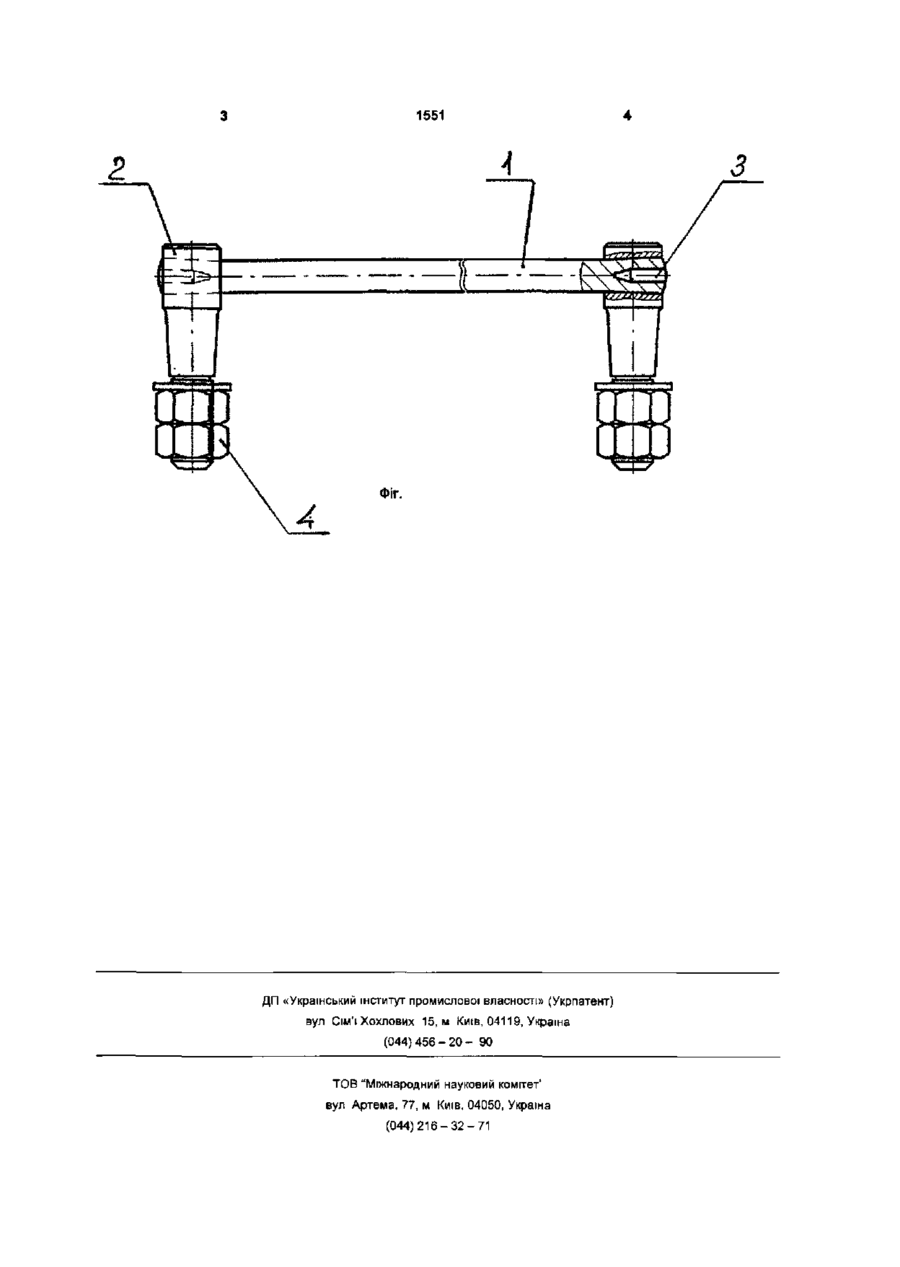

Стрілочний з'єднувач, що містить сталевий канат з привареними по кінцях штепселями з гайками, який відрізняється тим, що отвори у штепселях виконані конічними, а в середину торців сталевого каната встановлені клини. Стрілочний з'єднувач призначений для з'єднання окремих частин стрілочних переводів у розгалужених рейкових колах та для з'єднання протилежних рейок, розташованих по різні боки від ізолюючого стику. ВІДОМІ конструкції стрілочних з'єднувачів [1], що складаються з сталевого оцинкованого канату з привареними по кінцях штепселями. З відомих стрілочних з'єднувачів найбільш близьким до запропонованої корисної' моделі є стрілочний з'єднувач [1J, що містить сталевий оцинкований канат, який встановлений у циліндричний отвір штепселя і з'єднаний зварюванням з боковою поверхнею головки штепселя. Така конструкція з'єднувача не забезпечує стабільного електричного контакту окремих частин стрілочних переводів і рейок, тому що сталевий канат, встановлений у циліндричний отвір штепселя не прилягає щільно до поверхні отвору через наявність зазору в з'єднанні. Задачею корисної моделі є забезпечення щільного прилягання поверхні канату до поверхні отвору в штепселі за рахунок зменшення та виключення зазорів між сталевим канатом і отвором. Це дозволяє забезпечити стабільний електричний контакт у з'єднанні окремих частин стрілочних переводів у розгалужених рейкових колах та у з'єднанні протилежних рейок, розташованих по різні боки від ізолюючого стику. Поставлена задача вирішується тим, що в стрілочному з'єднувачі, який містить сталевий оцинкований канат і два штепселі, отвори штепселів призначених для встановлення каната виконані конічними, а в середину торця каната для щільного прилягання його поверхні до конічної поверхні отвору встановлений клин Кінці каната разом з торцем клина приварені до бокової поверхні головки штепселів. Застосування в конструкції стрілочного з'єднувача штепселів, які мають конічні отвори, та фіксація торців каната за допомогою клинів забезпечує щільне прилягання поверхні каната до поверхні отворів, в результаті чого утворюється стабільний електричний контакт між частинами, що з'єднуються. Суть запропонованої корисної моделі пояснюється кресленням, на якому зображено загальний вид стрілочного з'єднувача. Стрілочний з'єднувач містить сталевий оцинкований канат 1, на кінцях якого розташовані два штепселі 2 з гайками 4. Штепселі 2 мають конічні отвори, в які встановлений сталевий канат 1, КІНЦІ каната закріплені клином 3. Торці клинів і кінці каната приварені до бокових поверхнень головки штепселя. Стрілочні з'єднувачі встановлюються в отвори, які виготовлені в шийці рейки і кріпляться до рейки гайками 4 Стрілочний з'єднувач виготовляється на універсальному устаткуванні і знаходить промислове застосування на залізницях України Джерело інформації 1. Э.Е. Асе, А.Я. Гончаров, В.В. Паличев "Монтаж устройств железнодорожной автоматики и телемеханики" издание второе, переработанное и дополненное, издание Москва "Транспорт" 1988. 1551 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет' вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
