Опора для прискореної відбудови лінії електропередачі у надзвичайних умовах

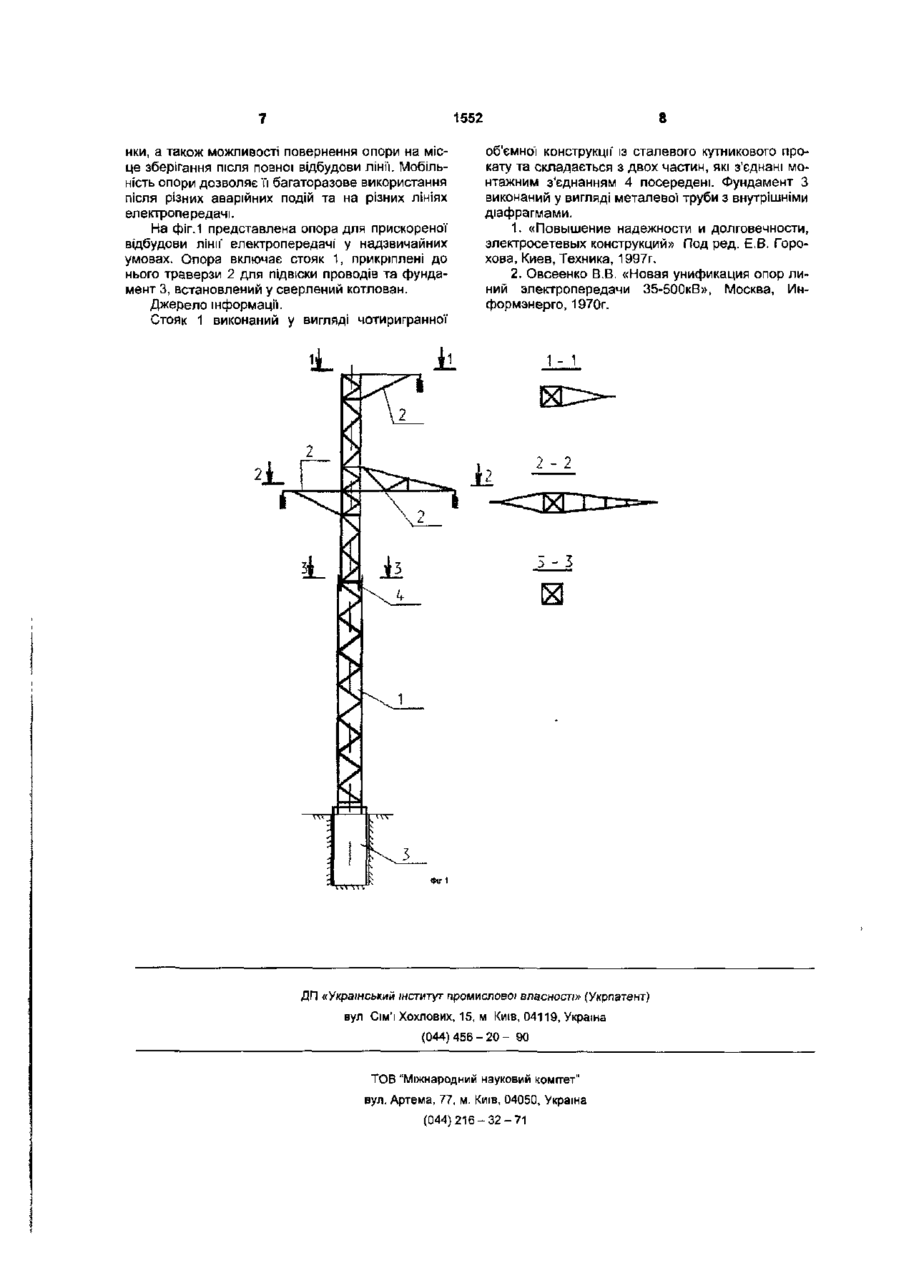

Опора для прискореної відбудови лінії електропередачі у надзвичайних умовах, яка містить металевий стояк, траверзи для підвішування проводів, фундамент для встановлення у свердлений котлован, яка відрізняється тим, що вона розрахована на навантаження, які можуть прикладатися впродовж терміну служби 1 рік за відсутності навантажень аварійного режиму, стояк опори складений з двох частин, які з'єднані монтажним з'єднанням, а фундамент опори виконаний у вигляді металевої'труби з внутрішніми діафрагмами. стійною схемою з використанням уніфікованих опор. На першому етапі споруджують тимчасову ділянку лінії з інвентарними опорами на деякій відстані від зруйнованої ділянки, по паралельній трасі Інвентарні опори у доаварійні часи зберігають у максимально укрупненому стані на виробничих базах підприємств, які здійснюють аварійновідновлювальні роботи. Такі опори у комплексі із застосуванням циліндричних сверлених котлованів для фундаментів дозволяють будувати тимчасову ділянку лінії в дуже стислий термін із швидкістю 1 км на добу, і використовувати ділянку для електропостачання до закінчення повної відбудови лінії, яку здійснюють на другому стані. Після спорудження тмчасовоі ділянки термін відбудови лінії за постійною схемою має зайняти кілька МІСЯЦІВ, але не більше як 1 рік. Отже технічні вимоги щодо навантаження інвентарної опори тимчасової ділянки повинні виходити із потреби забезпечити стійкість конструкції на протязі саме такого часу. До того ж треба відкинути навантаження аварійного режиму, оскільки повторення авари" у такий стислий термін практично неімовірне. За визначених технічних вимог конструкція інвентарної опори потребує суттєво менших витрат матеріалів, її масу зменшують настільки, що опора набуває властивостей мобільності, тобто можливості спрощеного перевезення автомобільним транспортом з місця зберігання до аварійної діля CM ю ю 8 1552 нки, а також можливості повернення опори на місце зберігання після повної відбудови лінії. Мобільність опори дозволяє її багаторазове використання після різних аварійних подій та на різних лініях електропередачі. На фіг.1 представлена опора для прискореної відбудови лінії" електропередачі у надзвичайних умовах. Опора включає стояк 1, прикріплені до нього траверзи 2 для підвіски проводів та фундамент 3, встановлений у сверлений котлован. Джерело інформації. Стояк 1 виконаний у вигляді чотиригранної об'ємної конструкції' із сталевого кутникового прокату та складається з двох частин, які з'єднані монтажним з'єднанням 4 посередені. Фундамент З виконаний у вигляді металевої труби з внутрішніми діафрагмами. 1. «Повышение надежности и долговечности, электросетевых конструкций» Под ред. Є.В. Горохова, Киев, Техника, 1997г. 2. Овсеенко В.В. «Новая унификация опор линий электропередачи 35-500кВ», Москва, Информэнерго, 1970г. 7-7 :> Фіг 1 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)216-32-71
