Пристрій для різки
Номер патенту: 16135
Опубліковано: 29.08.1997
Автори: Гребе Олександр Констянтинович, Нагайцев Борис Олександрович
Формула / Реферат
Устройстводля резки, содержащее корпус режущего механизма со смонтированными в нем верхним и нижним ножевыми валами с дисковыми ножами и механизм регулировки зазора между ножами. включающий эксцентриковую втулку и червячно-резьбовую передачу, отличающееся тем. что, с целью повышения качества обрезки и повышения производительности работы, механизм регулировки зазора между ножами снабжен кольцом, закрепленным на эксцентриковой втулке, двуплечим качающимся рычагом с роликом и пружиной сжатия, установленными на корпусе режущего механизма, при этом плечо с роликом установлено с возможностью взаимодействия с кольцом, а свободное плечо двуплечего рычага - с пружиной.
Текст

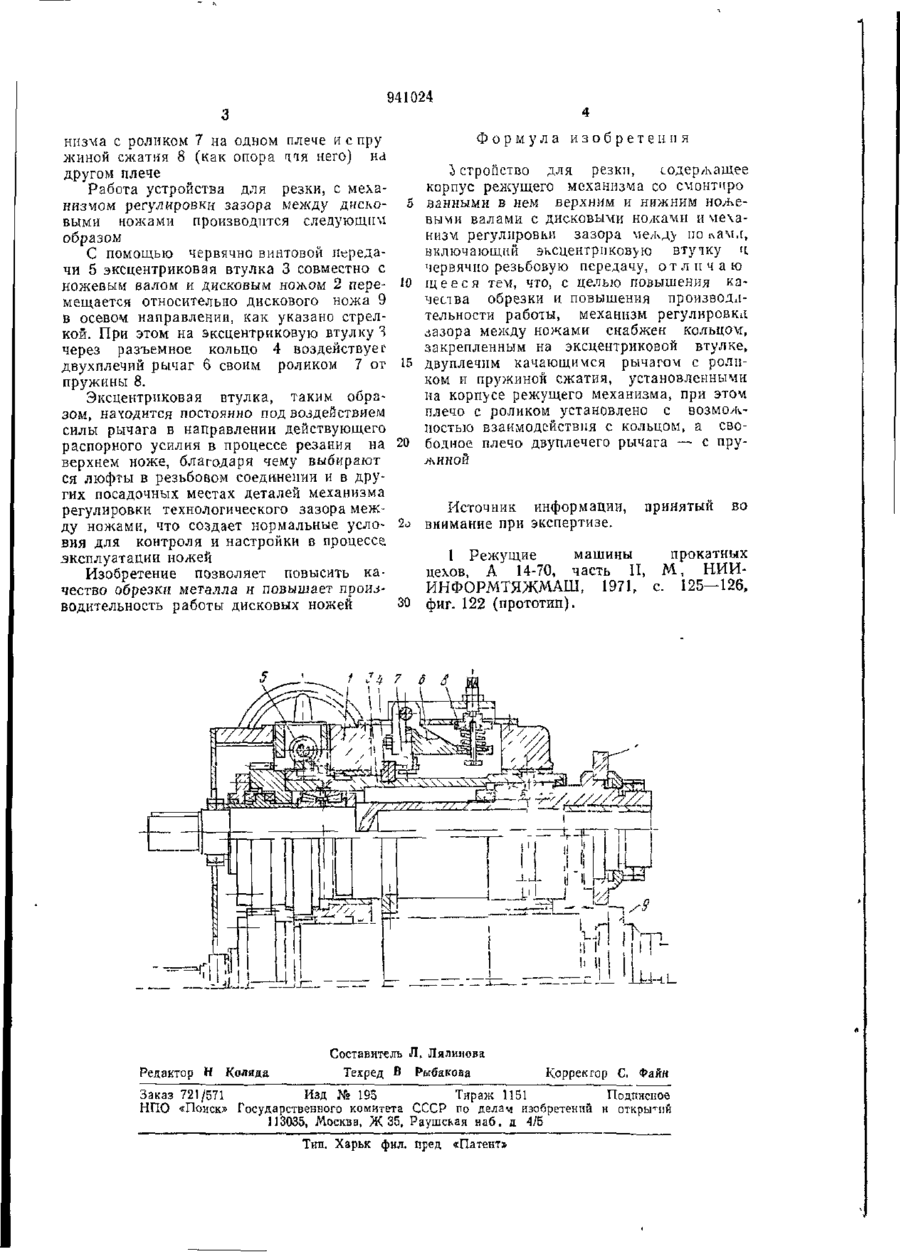

Союз Советских Социалистических ЗОБРЕТЕ И Республик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт свид-ву — (22) Заявлено 11.11.80 (21) 3003422/25-27 по ^амл, включающий эксцентриковую втучку и червячно резьбовую передачу, о т л и ч а ю і ц е е с я тем, что, с целью повышения качества обрезки и повышения производительности работы, механизм регулировка зазора между ножами снабжен кольцом, закрепленным на эксцентриковой втулке, двуплечим качающимся рычагом с роликом и пружиной сжатия, установленными на корпусе режущего механизма, при этом плечо с роликом установлено с возможностью взаимодействия с кольцом, а свободное плечо двуплечего рычага — с пружиной Источник информации, 2о внимание при экспертизе. принятый 1 Режущие машины прокатных цехов, А 14-70, часть II, М, НИИИНФОРМТЯЖМАШ, 1971, с. 125—126, 30 фиг. 122 (прототип). Составитель Л. Лялинова Редактор Н Коляда во Техред В Рыбакова Корректор С. Файн Заказ 721/571 Изд № 195 Тираж 1151 Подписное НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж 35, Раушская наб. д 4/5 Тил. Харьк фил. пред «Патент»
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for cutting
Автори англійськоюHrebe Oleksandr Konstiantynovych
Назва патенту російськоюУстройство длярезки
Автори російськоюГребе Александр Константинович
МПК / Мітки
МПК: B23D 19/00, B23D 36/00
