Фазообертач
Номер патенту: 16432
Опубліковано: 15.08.2006
Автори: Долгін Ігор Володимирович, Долгін Володимир Прохорович
Формула / Реферат
Фазообертач, що містить суматор, помножувач і підсилювачі, який відрізняється тим, що вхідний сигнал х надходить на вхід вхідного диференціального підсилювача 1, вихід якого пов'язаний з входом помножувача 2 і інверсним входом вихідного диференціального підсилювача 5, на другий вхід помножувача 2 поданий сигнал корекції q, вихід якого сполучений з входом суматора 3, вихід суматора 3 пов'язаний з входом вихідного диференціального підсилювача 5 і входом елемента пам'яті 4, вихід якого сполучений з другим входом суматора 3 і інверсним входом вхідного диференціального підсилювача 1, причому величина корекції q визначає величину фазового зсуву вихідною сигналу Y.
Текст

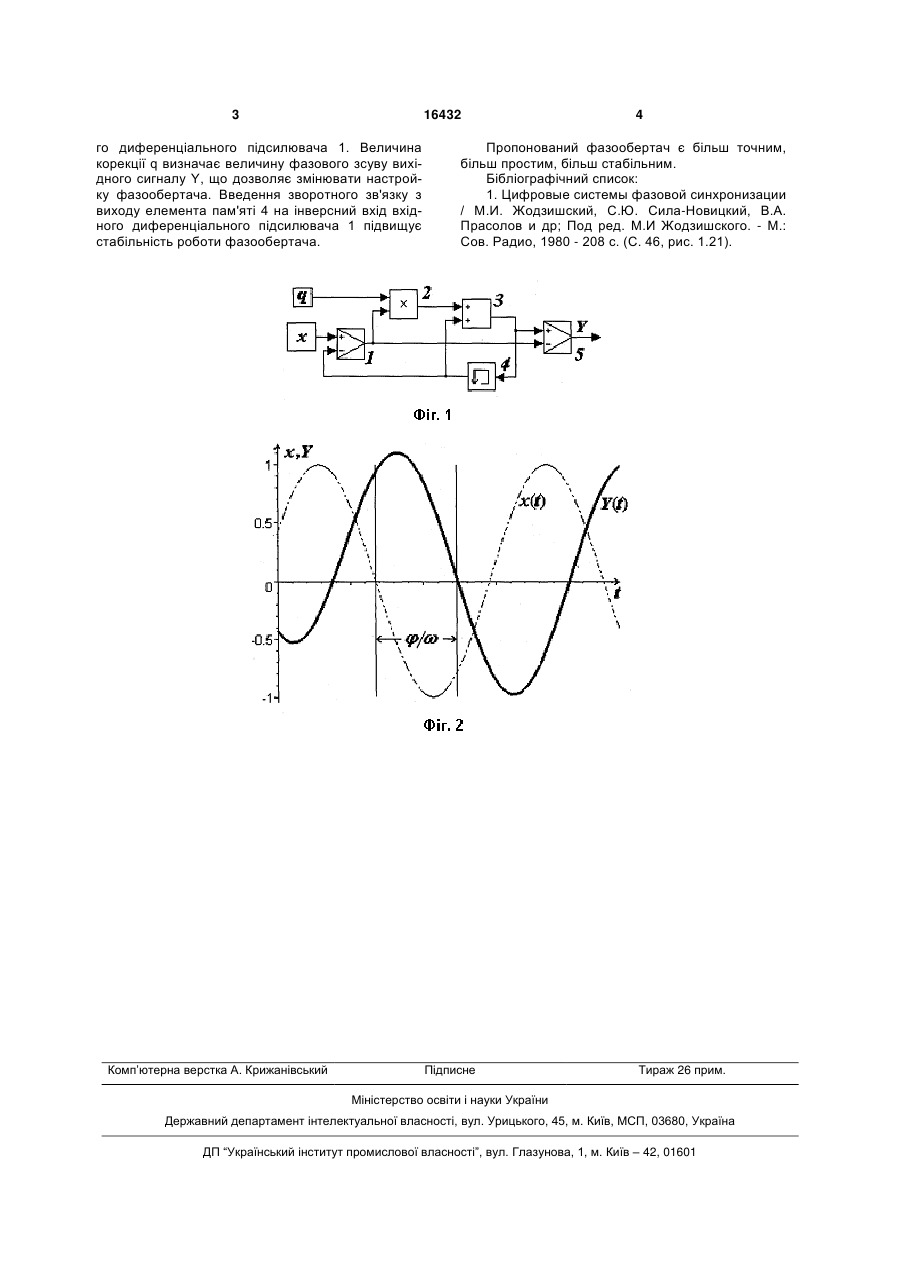

Фазообертач, що містить суматор, помножувач і підсилювачі, який відрізняється тим, що вхідний сигнал х надходить на вхід вхідного диференціального підсилювача 1, вихід якого пов'яза 3 16432 го диференціального підсилювача 1. Величина корекції q визначає величину фазового зсуву вихідного сигналу Y, що дозволяє змінювати настройку фазообертача. Введення зворотного зв'язку з виходу елемента пам'яті 4 на інверсний вхід вхідного диференціального підсилювача 1 підвищує стабільність роботи фазообертача. Комп’ютерна верстка А. Крижанівський 4 Пропонований фазообертач є більш точним, більш простим, більш стабільним. Бібліографічний список: 1. Цифровые системы фазовой синхронизации / М.И. Жодзишский, С.Ю. Сила-Новицкий, В.А. Прасолов и др; Под ред. М.И Жодзишского. - М.: Сов. Радио, 1980 - 208 с. (С. 46, рис. 1.21). Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPhase changer
Автори англійськоюDolhin Volodymyr Prohorovych, Dolhin Ihor Volodymyovych
Назва патенту російськоюФазовращатель
Автори російськоюДолгин Владимир Прохорович, Долгин Игорь Владимирович
МПК / Мітки
МПК: H03H 11/02
Мітки: фазообертач
