Ежектор

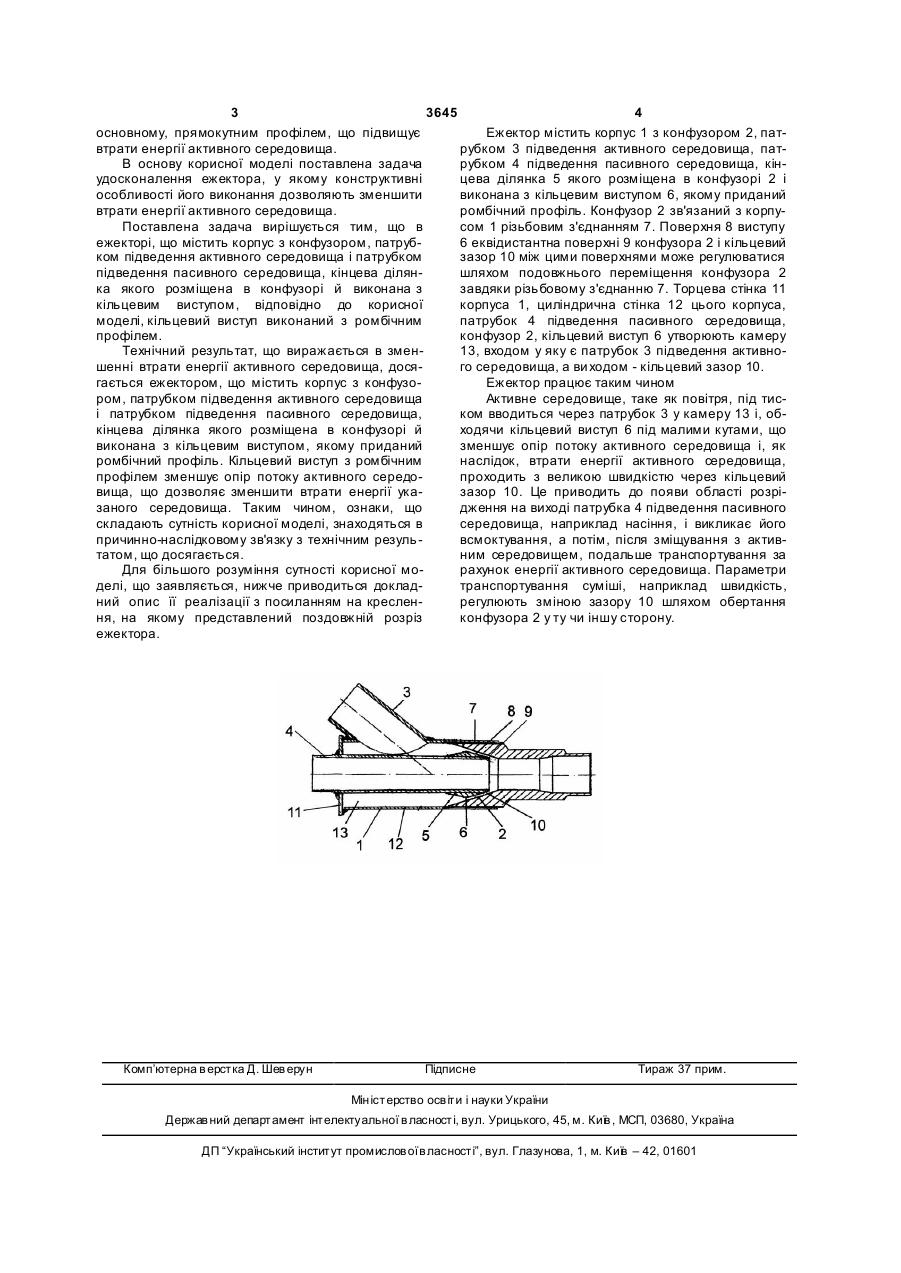

Ежектор, що містить корпус з конфузором, патрубком підведення активного середовища і патрубком підведення пасивного середовища, кінцева ділянка якого розміщена в конфузорі і виконана з кільцевим виступом, який відрізняється тим, що кільцевий виступ виконаний з ромбічним профілем. (19) (21) 2004010251 (22) 13.01.2004 (24) 15.12.2004 (46) 15.12.2004, Бюл. №12, 2004р. (72) Носков Микола Юрійович, Коротич Віталій Петрович (73) Носков Микола Юрійович 3 3645 4 основному, прямокутним профілем, що підвищує Ежектор містить корпус 1 з конфузором 2, патвтрати енергії активного середовища. рубком 3 підведення активного середовища, патВ основу корисної моделі поставлена задача рубком 4 підведення пасивного середовища, кінудосконалення ежектора, у якому конструктивні цева ділянка 5 якого розміщена в конфузорі 2 і особливості його виконання дозволяють зменшити виконана з кільцевим виступом 6, якому приданий втрати енергії активного середовища. ромбічний профіль. Конфузор 2 зв'язаний з корпуПоставлена задача вирішується тим, що в сом 1 різьбовим з'єднанням 7. Поверхня 8 виступу ежекторі, що містить корпус з конфузором, патруб6 еквідистантна поверхні 9 конфузора 2 і кільцевий ком підведення активного середовища і патрубком зазор 10 між цими поверхнями може регулюватися підведення пасивного середовища, кінцева діляншляхом подовжнього переміщення конфузора 2 ка якого розміщена в конфузорі й виконана з завдяки різьбовому з'єднанню 7. Торцева стінка 11 кільцевим виступом, відповідно до корисної корпуса 1, циліндрична стінка 12 цього корпуса, моделі, кільцевий виступ виконаний з ромбічним патрубок 4 підведення пасивного середовища, профілем. конфузор 2, кільцевий виступ 6 утворюють камеру Технічний результат, що виражається в змен13, входом у яку є патрубок 3 підведення активношенні втрати енергії активного середовища, досяго середовища, а ви ходом - кільцевий зазор 10. гається ежектором, що містить корпус з конфузоЕжектор працює таким чином ром, патрубком підведення активного середовища Активне середовище, таке як повітря, під тисі патрубком підведення пасивного середовища, ком вводиться через патрубок 3 у камеру 13 і, обкінцева ділянка якого розміщена в конфузорі й ходячи кільцевий виступ 6 під малими кутами, що виконана з кільцевим виступом, якому приданий зменшує опір потоку активного середовища і, як ромбічний профіль. Кільцевий виступ з ромбічним наслідок, втрати енергії активного середовища, профілем зменшує опір потоку активного середопроходить з великою швидкістю через кільцевий вища, що дозволяє зменшити втрати енергії указазор 10. Це приводить до появи області розрізаного середовища. Таким чином, ознаки, що дження на виході патрубка 4 підведення пасивного складають сутність корисної моделі, знаходяться в середовища, наприклад насіння, і викликає його причинно-наслідковому зв'язку з технічним резуль всмоктування, а потім, після зміщування з активтатом, що досягається. ним середовищем, подальше транспортування за Для більшого розуміння сутності корисної морахунок енергії активного середовища. Параметри делі, що заявляється, нижче приводиться докладтранспортування суміші, наприклад швидкість, ний опис її реалізації з посиланням на кресленрегулюють зміною зазору 10 шляхом обертання ня, на якому представлений поздовжній розріз конфузора 2 у ту чи іншу сторону. ежектора. Комп’ютерна в ерстка Д. Шев ерун Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
