Ізоляційна знімна вишка контактної мережі
Формула / Реферат

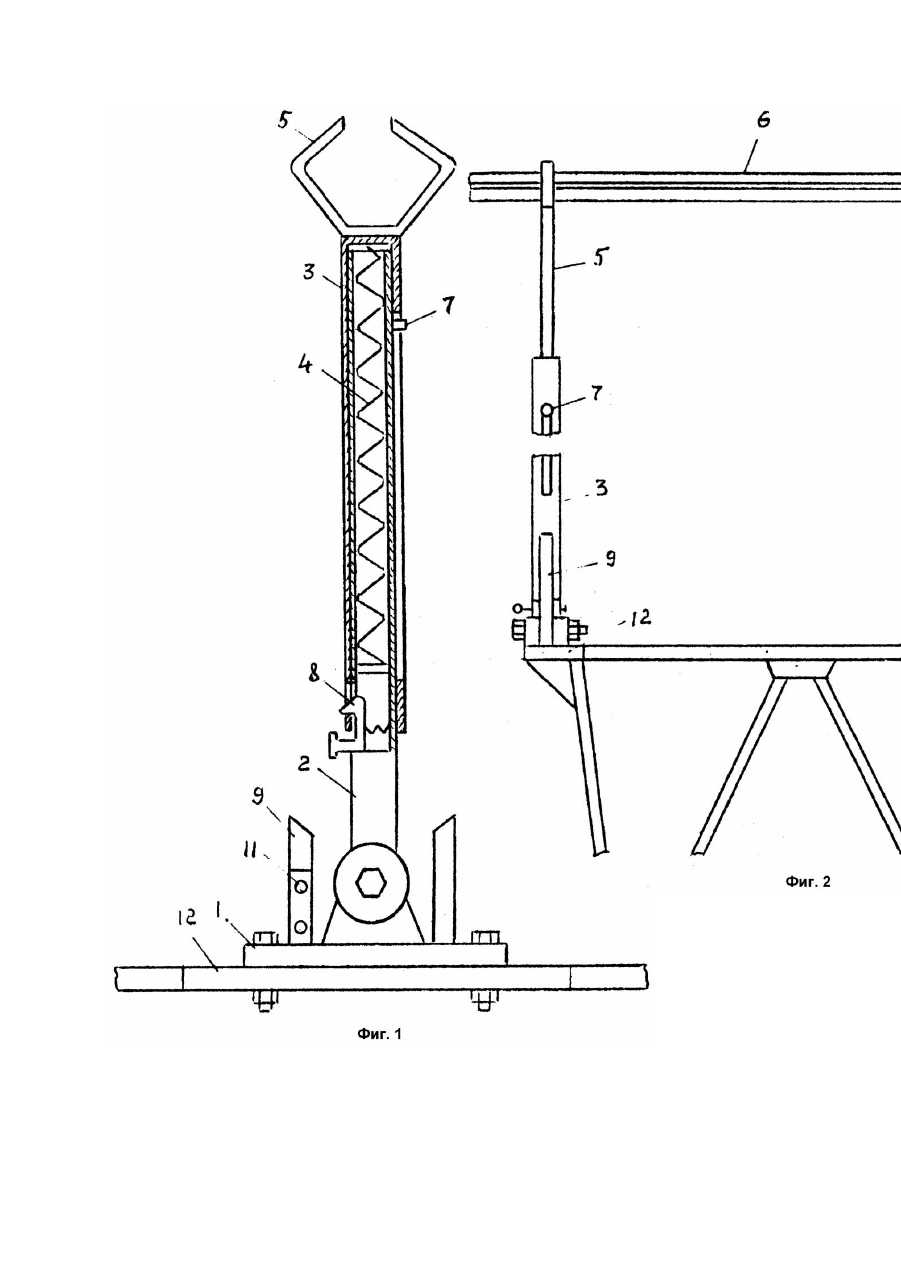

1. Изолирующая съемная вышка контактной сети, содержащая основание, изолирующий пояс, в верхней части которого установлена рабочая площадка с металлическим ограждением, отличающаяся тем, что она снабжена шарнирно установленной одним концом на металлическом ограждении рабочей площадки по крайней мере одной подпружиненной телескопической штангой с захватом на другом конце с ограничителями, установленными также на металлическом ограждении с обеих сторон от штанги, причем один из ограничителей выполнен откидным.
2. Вышка контактной сети по п.1, отличающаяся тем, что для возможности фиксации штанги в транспортном положении, она снабжена подпружиненным фиксатором.
Текст
Изобретение относится к электрическим железным дорогам, а именно к устройствам для проведения ремонтных работ на контактной сети. Известна изолирующая съемная вышка контактной сети (Справочник по электроснабжению железных дорог. - М., 1981. Т.2. - С.327, рис.34.2), содержащая основание, изолирующий пояс, в верхней части которого установлена рабочая площадка с металлическим ограждением. Недостаток известной изолирующей съемной вышки заключается в том, что она не включает устройства для предотвращения ее от опрокидывания. В основу изобретения поставлена задача усовершенствования изолирующей съемной вышки контактной сети, в которой применен захват за контактный провод, при этом обеспечивается возможность перемещения вышки с электромонтерами в рабочей площадке на стрелках, в кривых, а также в зимних усло виях, когда рельсы до головки занесены снегом, и за счет этого повышается безопасность работ. Поставленная задача решается тем, что в изолирующей съемной вышке контактной сети, содержащей основание, изолирующий пояс, в верхней части которого установлена рабочая площадка с металлическим ограждением, согласно изобретению, она снабжена шарнирно установленной одним концом на металлическом ограждении рабочей площадки по крайней мере одной подпружиненной штангой с захватом на другом конце с ограничителями, установленными также на металлическом ограждении с обеих сторон от штанги, причем один из ограничителей выполнен откидным, при этом для обеспечения фиксации штанги в транспортном положении, она снабжена подпружиненным фиксатором. Причинно-следственная связь между совокупностью существенных признаков и полученном техническим результатом заключается в том, что вышка снабжена шарнирно установленными одними концами на металлическом ограждении рабочей площадки подпружиненных телескопических штанг с захватом на другом конце с ограничителями, при этом каждая из двух штанг включает подпружиненный фиксатор. Этим достигается технический результат возможность перемещения вышки с электромонтерами в рабочей площадке на стрелках, в кривых, а также в зимних условия х, когда рельсы до головки занесены снегом, и за счет этого повышается безопасность работ. На фиг.1 изображено устройство, в разрезе; на фиг.2 - то же, вид сбоку. Устройство включает в себя основание 1, шарнирно соединенную с ним штангу в виде неподвижной стойки 2 и подвижной стойки 3 соединенных телескопически. Пружина 4 поднимает подвижную стойку 3 с захватом 5 в верхнее положение и прижимает захват 5 к контактному проводу 6 (фиг.2). Зуб 7 ограничивает вертикальное перемещение подвижной стойки 3. В нижнем положении подвижная стойка 3 фиксируется подпружиненным фиксатором 8. Наклон устройства, определяемый зигзагом контактного провода 6, ограничивается ограничителями 9 и 10. Ограничитель 9 -откидной и стопорится шплинтом 11. Устройство крепится на вынесенных кронштейнах 12 к ограждению рабочей площадки вышки, чтобы не стеснять работающих электромонтеров. Устройство работает следующим образом. При подъеме электромонтеров в рабочую площадку вышки, устройство поднимают вертикально, ограничители 9 стопорятся шплинтами 11, утапливают фиксатор 8 и заводят подвижную стойку 3 захватом 5 за контактный провод 6. При этом, устройство шунтир ует рабочую площадку вы шки в соответствии с правилами безопасности и одновременно удерживает ее от опрокидывания. При производстве работ на контактной сети вышку перемещают с установленной скоростью, при подходе к фиксаторам, стрункам и стыковкам захваты поочередно по одному опускают и переставляют за препятствие. В транспортном положении, на низких участках подвески контактного провода, шплинты 11 вынимают и устройство укладывают горизонтально, закрепляя к ограждению рабочей площадки. Для снятия вышки с рельс захваты 5 выводят из контактного провода 6 и нажимая на подвижную стойку 3, устройство устанавливают на фиксатор 8. Вынимают шплинты 11 и укладывают горизонтально, закрепляя к ограждению рабочей площадки. Устройство изготавливается из алюминиевого сплава, подвижная стойка 3 - из изоляционного материала, захваты 5 - из материала контактного провода, пружины - стальные.
