Завантажити PDF файл.

Формула / Реферат

Способ получения порошковых керамико-металлических материалов на основе рения, путем прессования, восстановления и спекания исходных компонентов, отличающийся тем, что в качестве исходных компонентов используют оксиды металлов общей формулы MO2 (где M - Ti, Zr, Hf, Th, U, Pu) и биядерные кластерные галогенокарбоксилаты рения общей формулы цис-Re2X4(RCOO)2 × 2H2O (где X - Cl, Br; R - CH3-; C2H5-; C3H7-; (CH3)2CH-; (CH3)3C-), взятых в весовых соотношениях 1,00 : 0,42 - 1,52, при этом процесс ведут в инертной атмосфере или в вакууме при давлении 10-2 - 10-1мм рт.ст. при температуре 140 - 180°C в течение 30 - 60мин, затем - при 220 - 250°C в течение 20 - 40мин, с последующим ведением процесса при 330 - 350°C в течение 15 - 30мин.

Текст

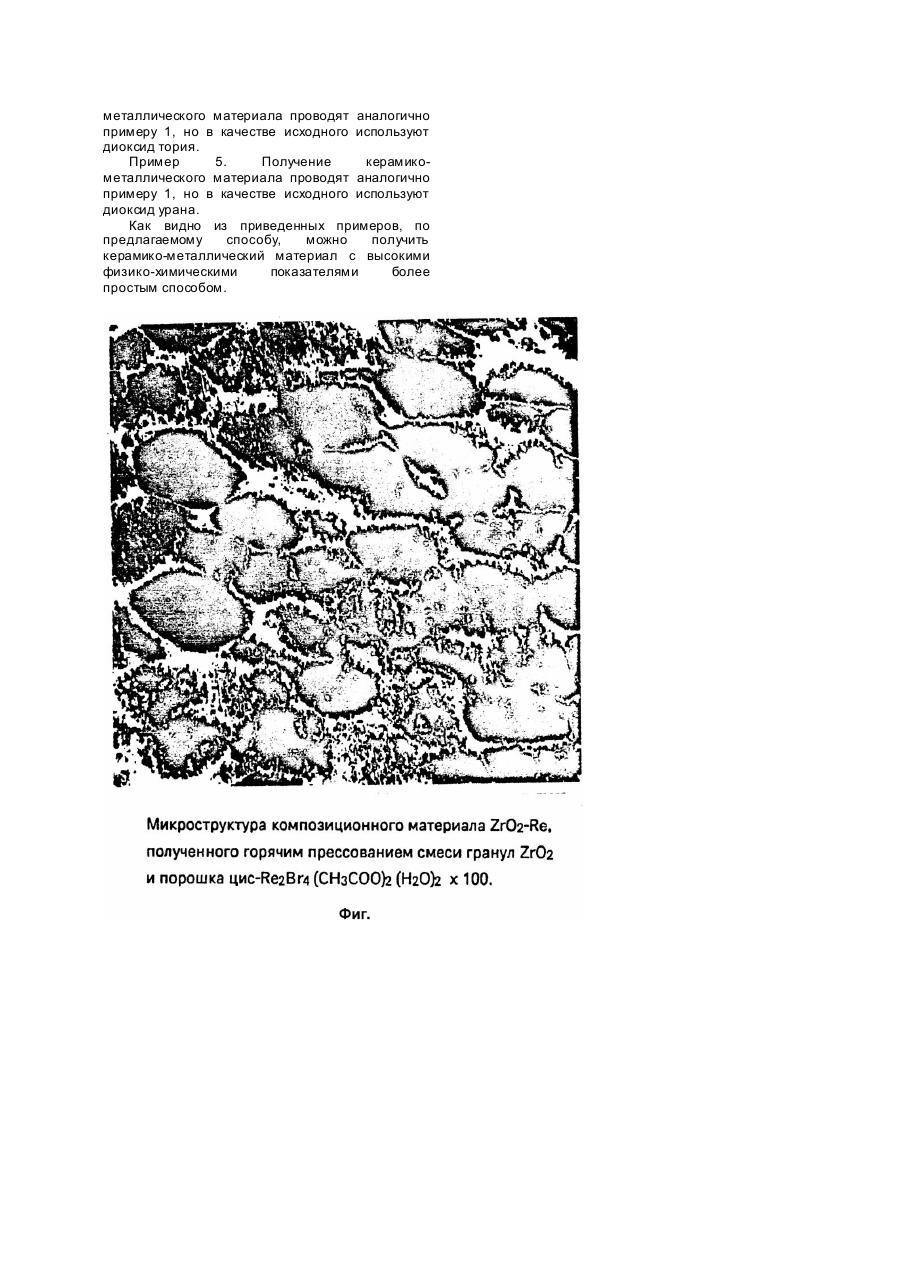

Изобретение относится к технологии тугоплавких материалов, в частности, к способу получения керамико-металлических материалов на основе металлического рения и диоксидов IV-Б подгруппы, а также трансурановых элементов, общей формулы MO2-Re (где M - Ti, Zr, Hf, Th, U, Pu), которые могут быть использованы для изготовления тугоплавких частей аппаратуры в космической технике, а также получения ядерного горючего (тепловыделяющих элементов ТВЭЛов). Известен способ получения порошковых керамико-металлических материалов путем смешивания порошков металлов (молибден или сплав молибден-хром) и оксидов (оксид алюминия или оксид иттрия), их спекания при температуре 1200 - 1800°C для получения непрерывной металлической матрицы (Патент US №3990660, кл. C22C29/00, 1976). Известен способ получения порошковых керамико-металлических материалов, включающий прессование исходных компонентов металлов (рения и вольфрама) и оксидов редкоземельных элементов, спекание в водороде при 2300 - 2500°C, с последующей механической обработкой спеченных заготовок (А.с. СССР №418544, кл. C22C1/10, 27/00, 27/04, 1974, Бюл. №9). К недостаткам указанных способов следует отнести сложность технологического процесса получения порошковых керамико-металлических материалов, обусловленная необходимостью спекания металлических и керамических компонентов при высоких температурах. Кроме того, получение керамико-металлических материалов на основе рения известными способами нецелесообразно, так как предварительное получение металлического рения технологически весьма сложно и дорого. Наиболее близким по технической сущности к заявленному изобретению является способ получения порошковых керамико-металлических материалов, преимущественно оксид алюминия железо, включающий прессование, восстановление металла водородом при 800 1000°C и спекание при 1550 - 1700°C. В качестве исходных соединений используют продукт переработки нефелина (А.с. СССР №1375671, кл. C22C22/12, 29/00, 1988, Бюл. №7, прототип). К недостаткам прототипа следует отнести сложность технологического процесса и высокие энергетические затраты, обусловленные необходимостью ведения процесса восстановления соединений металлов и спекания металлического и керамического компонентов при высокой температуре, а также использованием водорода для восстановления соединений металлов. В основу предлагаемого изобретения поставлена задача получения качественного порошкового керамико-металлического материала на основе рения путем термического разложения биядерных кластерных галогенокарбоксилатов рения в смеси с диоксидами Ti, Zr, Hf, Th, U, Pu. При этом происходит сублимация и разложение соединения рения с выделением чистого металла на поверхности гранул диоксидов. Материал получается при значительно более низких температурах, что существенно снижает энергоемкость процесса. Для решения поставленной задачи в известном способе получения порошковых керамико-металлических материалов путем прессования, восстановления и спекания исходных компонентов, согласно изобретению, в качестве исходных используют оксиды металлов общей формулы MO2 (где M - Ti, Zr, Hf, Th, U, Pu) и биядерные кластерные галогенокарбоксилаты рения общей формулы цис-Re2X4(RCOO)2 × 2H2 O (где X - Cl, Br; R - CH3-; C2H5-; C3H7-; (CH3)2CH-; (CH3)3C-), взятых в весовы х соотношениях 1,00 : 0,42 - 1,52. Процесс ведут в инертной атмосфере (например Ar или N2) или в вакууме при давлении 10-2 - 10-1мм рт.ст. при температуре 140 - 180°C в течение 30 - 60мин для удаления молекул воды из смеси, затем - при 220 - 250°C в течение 20 40мин для перевода исходного цисгалогенокарбоксилата рения в транс-форму, обладающую свойством летучести, при этом гранулы диоксида покрываются слоем летучего продукта. При дальнейшем повышении температуры до 330 - 350°C в течение 15 - 30мин происходит образование пленки металлического рения, а газообразные продукты полностью удаляются из системы. Не рекомендуется повышать температуру выше 350°C, так как происходит термодеструкция продуктов термораспада (остатков карбоновых кислот), которая может вызвать появление углеродных примесей в металлической пленке). Исследование характеристик полученных образцов показало, что керамико-металлический материал, полученный вышеописанным способом, состоит из гранул диоксида металла (Ti, Zr, Hf, Th, U, Pu) и рениевого каркаса (рисунок), причем образовалась структура матричного типа, обеспечивающая наилучшее сочетание теплофизических и механических свойств в широком интервале температур. Микротвердость полученных образцов составляет 250 - 260кГ/мм 2. Следует также отметить, что лучшие результаты были получены в случае применения в качестве исходного компонента цис-Re2Br4(CH3COO)2 × 2H2O. Пример 1. Гранулы диоксида циркония среднего диаметра 0,1 - 0,2мм смешивают с растертым в ступке цис-Re2Br4(CH3COO)2 × 2H2O в весовом соотношении 1,00 : 1,45, помещают в графитовую форму с отверстием Æ 10мм и закрывают графитовым пуансоном. Таким образом, дальнейшую термообработку проводят в квазизамкнутом объеме, сообщающемся со свободным объемом через две кольцевые щели сечением 0,03 ´ 30мм и длиной 10мм каждая. Далее форму со смесью выдерживают в вакууме при давлении 10-2мм рт.ст. при 150°C в течение 1ч, затем температур у увеличивают до 220°C и выдерживают в течение 40мин, после - снова увеличивают температуру и выдерживают образец 30мин при температуре 350°C. Пример 2. Получение керамикометаллического материала проводят аналогично примеру 1, но нагревание образца проводят не в вакууме, а в токе сухого аргона или азота. Пример 3. Получение керамикометаллического материала проводят аналогично примеру 1, но в качестве исходного используют цис-Re2Cl4(CH3COO)2 × 2H2O. Пример 4. Получение керамико металлического материала проводят аналогично примеру 1, но в качестве исходного используют диоксид тория. Пример 5. Получение керамикометаллического материала проводят аналогично примеру 1, но в качестве исходного используют диоксид урана. Как видно из приведенных примеров, по предлагаемому способу, можно получить керамико-металлический материал с высокими физико-химическими показателями более простым способом.

Дивитися

Додаткова інформація

Назва патенту англійською

Method for production of powder cermet materials based on rhenium

Автори англійською

Shtemenko Oleksandr Vasyliovych, Bovykin Borys Oleksandrovych, Chernenko Oleksii Heorhiiovych, Kozhura Oleh Viktorovych

Назва патенту російською

Способ получения порошковых керамико-металлических материалов на основе рения

Автори російською

Штеменко Александр Васильевич, Бовыкин Борис Александрович, Черненко Алексей Георгиевич, Кожура Олег Викторович

МПК / Мітки

МПК: C22C 27/00, C22C 23/00

Мітки: основі, спосіб, одержання, порошкових, кераміко-металевих, матеріалів, ренію

Код посилання

<a href="https://ua.patents.su/2-17183-sposib-oderzhannya-poroshkovikh-keramiko-metalevikh-materialiv-na-osnovi-reniyu.html" target="_blank" rel="follow" title="База патентів України">Спосіб одержання порошкових кераміко-металевих матеріалів на основі ренію</a>

Подібні патенти
