Опора шахтного кріплення

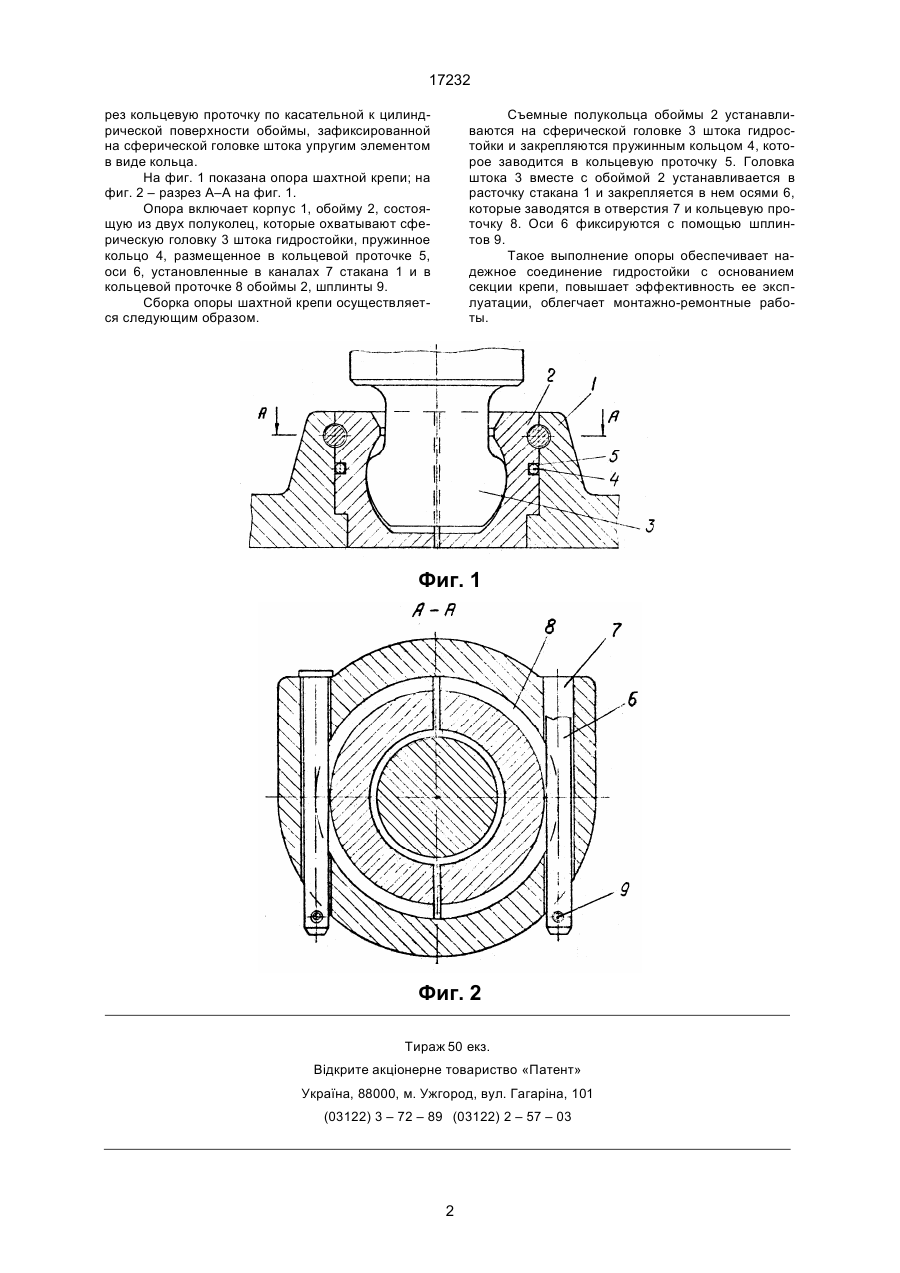

Опора шахтной крепи, включающая корпус, внутри которого установлена обойма со сферическим гнездом, выполненная в виде съемных полуколец, закрепленных в корпусе посредством тороидального замкового устройства, размещенного в кольцевых каналах корпуса и обоймы, отличающаяся тем, что замковое устройство выполнено в виде двух осей, установленных в сквозных каналах корпуса и проходящих через кольцевую проточку по касательной к цилиндрической поверхности обоймы, закрепленной на сферической головке штока упругим элементом в виде кольца. В.Ш. (13) 17232 (11) UA кольцо, которое размещено в канавках [2] (прототип). Недостатком данного устройства является сложность его разборки. Тороидальное кольцо представляет собой проволочный стержень, который забивается в канавку сферического гнезда и корпуса. В шахтных условиях замок подвергается коррозии и заштыбовке, что практически делает соединение гидростойки с основанием неразъемным из-за невозможности извлечения проволочного стержня из канавки. В основу изобретения поставлена задача – создать опору шахтной крепи, в которой новая форма выполнения штока гидростойки с основанием или верхняком обеспечила бы надежное и ремонтопригодное соединение, а, следовательно, позволила повысить эффективность работы секции и облегчить монтажно-ремонтные работы. Поставленная задача решается следующим образом. В известной опоре шахтной крепи, включающей корпус, внутри которого установлена обойма со сферическим гнездом, выполненная в виде съемных полуколец, закрепленных в корпусе посредством тороидального замкового устройства, размещенного в кольцевых каналах корпуса и обоймы, согласно изобретению, замковое устройство выполнено в виде двух осей, установленных в сквозных каналах корпуса и проходящих че (19) Изобретение относится к горному делу и может быть использовано в механизированных крепях очистных комплексов и агрегатов. Известна опора шахтной крепи, включающая корпус со сферическим гнездом, стойку со ступенчатой сферической головкой и замковым устройством в виде незамкнутого тороидального кольца [1]. Недостатком данного устройства является то, что оно не обеспечивает надежной фиксации головки штока гидростойки в подпятнике основания секции крепи. При защемлении основания или верхняка секции наблюдаются случаи рассоединения оснований с гидростойкой, т.к. малый диаметр проволоки тороидального кольца не обеспечивает достаточного перекрытия сопрягаемых с зазором поверхностей сферической головки штока гидростойки и гнезда подпятника. Кроме того, замок представляет собой открытое соединение и при эксплуатации в шахтных условиях постоянно подвергается заштыбовке и воздействию коррозии, что весьма усложняет извлечение и установку пружинного кольца. Наиболее близким решением по технической сущности к достигаемому результату является опора шахтной крепи, включающая корпус, сферическое гнездо с выступом, выполненное в виде съемных полуколец, а крепежный элемент – в виде канавок на корпусе и обойме и тороидальное C2 ____________________ 17232 рез кольцевую проточку по касательной к цилиндрической поверхности обоймы, зафиксированной на сферической головке штока упругим элементом в виде кольца. На фиг. 1 показана опора шахтной крепи; на фиг. 2 – разрез А–А на фиг. 1. Опора включает корпус 1, обойму 2, состоящую из двух полуколец, которые охватывают сферическую головку 3 штока гидростойки, пружинное кольцо 4, размещенное в кольцевой проточке 5, оси 6, установленные в каналах 7 стакана 1 и в кольцевой проточке 8 обоймы 2, шплинты 9. Сборка опоры шахтной крепи осуществляется следующим образом. Съемные полукольца обоймы 2 устанавливаются на сферической головке 3 штока гидростойки и закрепляются пружинным кольцом 4, которое заводится в кольцевую проточку 5. Головка штока 3 вместе с обоймой 2 устанавливается в расточку стакана 1 и закрепляется в нем осями 6, которые заводятся в отверстия 7 и кольцевую проточку 8. Оси 6 фиксируются с помощью шплинтов 9. Такое выполнение опоры обеспечивает надежное соединение гидростойки с основанием секции крепи, повышает эффективность ее эксплуатации, облегчает монтажно-ремонтные работы. Фиг. 1 Фиг. 2 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 2
