Скиртоформувач

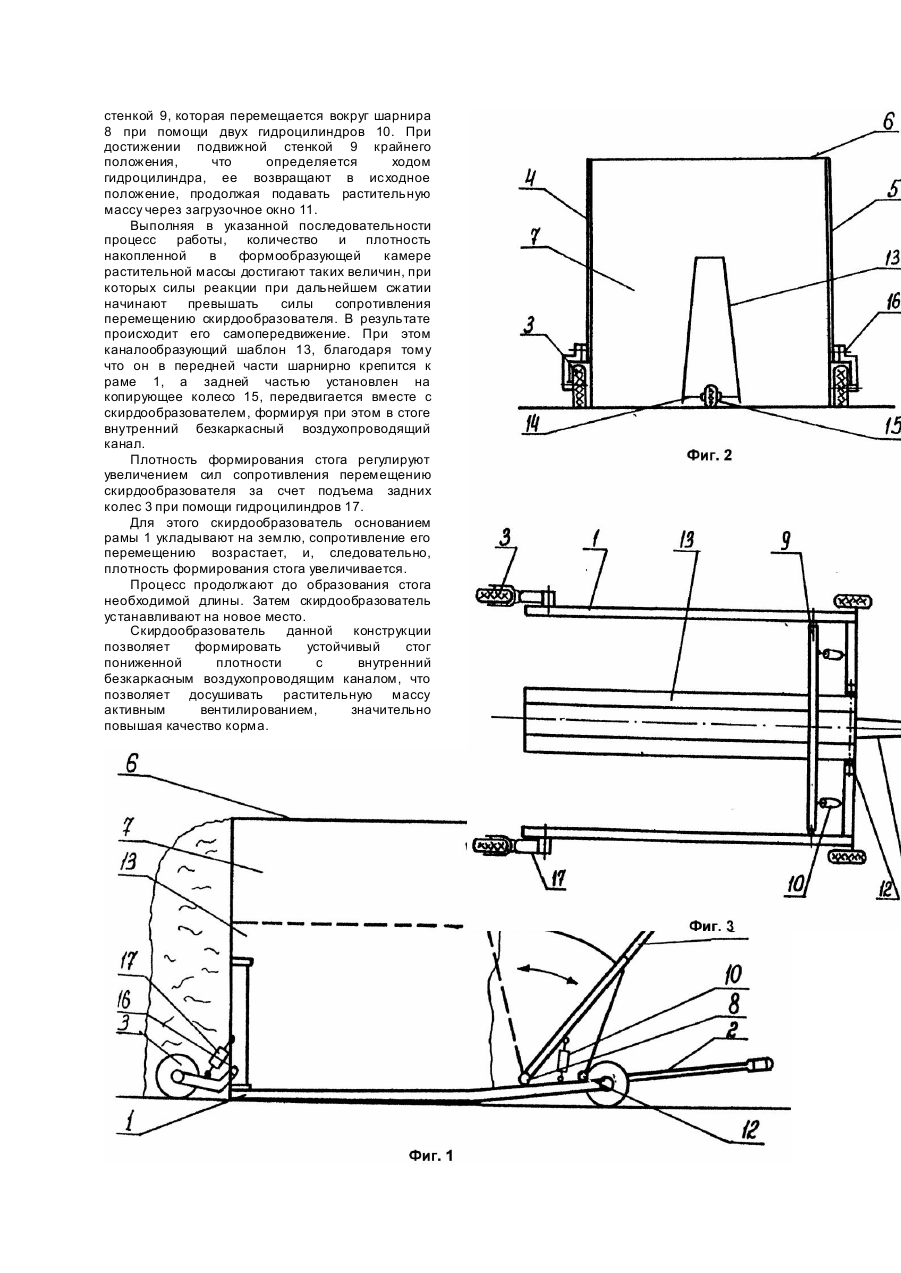

Изобретение относится к области сельскохозяйственного машиностроения, в частности, к скирдо- и стогообразователям. Известен стогообразователь, содержащий раму, установленную на опорные колеса, к которой прикреплены боковины. В передней части рамы установлена подвижная стенка. В нижней части рама закрыта днищем. В верхней части над боковинами установлена крыша. Крыша имеет гидравлический привод и служит для подпрессовки. Боковины, днище и крыша образуют формообразующую камеру, внутри которой вдоль ее оси установлен каналообразующий шаблон, соединенный с подвижной стенкой. Каналообразующий шаблон состоит из нескольких последовательно установленных частей, шарнирно соединенных между собой. В задней части шаблона установлено копирующее колесо (А.с. СССР №1540718, кл. A01D85/00). В известном стогообразователе формообразующая камера заполняется сверху. Растительная масса уплотняется подвижной крышей, причем в массе образуется на месте каналообразующего шаблона безкаркасный воздухопроводящий канал. После заполнения формообразующей камеры включают привод подвижной стенки и сформированный стог по днищу вместе с каналообразующим шаблоном выталкивается наружу. После окончания выталкивания каналообразующий шаблон втягивается обратно и процесс повторяется. Однако при выталкивании стога происходит его переламывание из-за разности уровней почвы и днища. Поэтому для сохранения устойчивого стога необходимо формировать стог повышенной плотности, а это ухудшает равномерность сушки, а следовательно ухудшает питательную ценность корма. Наиболее близким по технической сущности к заявляемому скирдообразователю является выбранный в качестве прототипа скирдообразователь по а.с. СССР №1635939, кл. A01D85/00. Скирдообразователь содержит Побразную раму, установленную на опорные колеса, к которой прикреплены боковины. В верхней точке боковины соединены между собой при помощи крыши. Боковины и крыша образуют формообразующую камеру, в передней торцевой части которой установлена подвижная стенка, совершающая маятниковые движения вокруг шарнира с помощью гидроцилиндра. В известном скирдообразователе масса загружается спереди, уплотняется передней подвижной стенкой. Поскольку в формообразующей камере отсутствуе т днище, масса ложится на землю, и не испытывает изгибающих усилий, поэтому стог может быть менее плотным, что улучшает его досушивание. Однако в известном скирдообразователе отсутствует каналообразующее устройство, что уменьшает интенсивность процесса сушки и не позволяет применять интенсивные технологии закладки кормов. Применение известного каналообразующего шаблона, закрепленного к передней подвижной стенке не позволяет формировать устойчивый канал из-за поворота шаблона вместе со стенкой. Таким образом, задачей изобретения является создание скирдообразователя, в котором, путем введения формообразующего шаблона и новой конструкции его крепления, достигается образование вентиляционных каналов в стоге пониженной плотности, что позволяет интенсифицировать процесс сушки растительной массы и тем самым повысить качество и сохранность, корма. Решение поставленной задачи достигается тем, что в предлагаемой конструкции скирдообразователя содержащим установленную на опорные колеса П-образную раму, к которой прикреплены боковины, сверху соединенные крышей, образующие формообразующую камеру, а в передней части подвижную стенку, которая в нижней части шарнирно прикреплена к раме, согласно изобретению, внутри формирующей камеры вдоль ее продольной оси установлен имеющий в поперечном сечении трапецеидальную форму каналообразующий шаблон, который одним концом шарнирно закреплен к передней части рамы, и на другом конце имеет копирующее колесо, причем в подвижной стенке напротив формообразующего шаблона имеется окно. Благодаря наличию в скирдообразователе каналообразующего шаблона и закрепления его шарнирно к раме, а также уплотнению массы, внутри каждого стога образуется устойчивый безкаркасный воздухопровод я щи й канал, что дает возможность досушивать стог активным вентилированием. Наличие в подвижной стенке окна по размерам и форме каналообразующего шаблона позволяет уплотнять растительную массу вдоль оси каналообразующего шаблона до достаточной плотности для устойчивости безкаркасного воздухопроводящего канала. На фиг.1 изображен скирдообразователь, вид сбоку; на фиг.2 - то же, вид сзади; на фиг.3 - то же, вид сверху (без крыши). Скирдообразователь включает П-образную раму 1, к которой впереди, к замкнутой ее стороне крепится прицепное устройство 2. Рама 1 установленная на 4 опорных колеса 3. К раме 1 прикреплены боковины 4 и 5, которые вверху соединены крышей 6. Боковины 4 и 5 вместе с крышей 6 образуют формообразующую камеру 7. В передней части рамы 1 установлен шарнир 8 с горизонтальной продольной осью вращения, к которому прикреплена подвижная стенка 9. Между рамой 1 и подвижной стенкой 9 установлен гидроцилиндр 10. Подвижная стенка 9 и формообразующая камера 7 образуют загр узочное окно 11. В передней части рамы 1, впереди шарнира 8 закреплен аналогичный ему шарнир 12 с горизонтальной продольной осью вращения. К шарниру 12 крепится каналообразующий шаблон 13. Каналообразующий шаблон 13 выполнен в виде короба, имеющий в поперечном сечении форму трапеции. Сзади, внутри каналообразующего шаблона 13 находится ось 14 к которой крепится копирующее колесо 15. Задние опорные колеса 3 крепятся к раме 1 при помощи шарниров 16 и имеют возможность перемещения в вертикальной плотности при помощи гидроцилиндров 17. Скирдообразователь работает следующим образом. Поступающая через загрузочное окно 11 растительная масса повышенной влажности заполняет формообразующую камеру 7. После заполнения камеры 7 осуществляют сжатие поступившей растительной массы подвижной стенкой 9, которая перемещается вокруг шарнира 8 при помощи двух гидроцилиндров 10. При достижении подвижной стенкой 9 крайнего положения, что определяется ходом гидроцилиндра, ее возвращают в исходное положение, продолжая подавать растительную массу через загрузочное окно 11. Выполняя в указанной последовательности процесс работы, количество и плотность накопленной в формообразующей камере растительной массы достигают таких величин, при которых силы реакции при дальнейшем сжатии начинают превышать силы сопротивления перемещению скирдообразователя. В результате происходит его самопередвижение. При этом каналообразующий шаблон 13, благодаря тому что он в передней части шарнирно крепится к раме 1, а задней частью установлен на копирующее колесо 15, передвигается вместе с скирдообразователем, формируя при этом в стоге внутренний безкаркасный воздухопроводящий канал. Плотность формирования стога регулируют увеличением сил сопротивления перемещению скирдообразователя за счет подъема задних колес 3 при помощи гидроцилиндров 17. Для этого скирдообразователь основанием рамы 1 укладывают на землю, сопротивление его перемещению возрастает, и, следовательно, плотность формирования стога увеличивается. Процесс продолжают до образования стога необходимой длины. Затем скирдообразователь устанавливают на новое место. Скирдообразователь данной конструкции позволяет формировать устойчивый стог пониженной плотности с внутренний безкаркасным воздухопроводящим каналом, что позволяет досушивать растительную массу активным вентилированием, значительно повышая качество корма.
