Товстоплівковий резистивний елемент

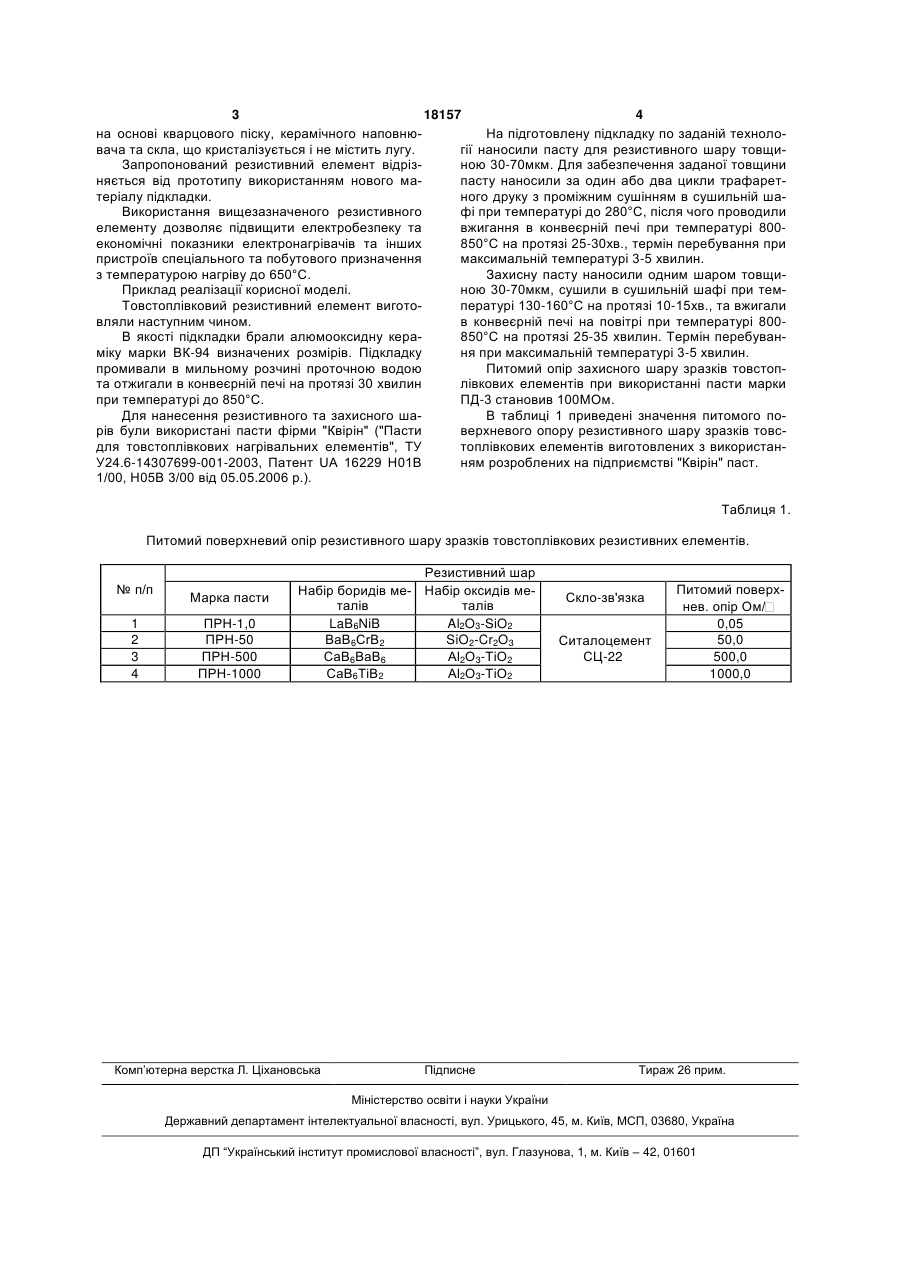

Товстоплівковий резистивний елемент, що містить підкладку з послідовно розміщеним на ній резистивними шаром, за який використана паста 3 18157 4 на основі кварцового піску, керамічного наповнюНа підготовлену підкладку по заданій техноловача та скла, що кристалізується і не містить лугу. гії наносили пасту для резистивного шару товщиЗапропонований резистивний елемент відрізною 30-70мкм. Для забезпечення заданої товщини няється від прототипу використанням нового мапасту наносили за один або два цикли трафареттеріалу підкладки. ного друку з проміжним сушінням в сушильній шаВикористання вищезазначеного резистивного фі при температурі до 280°С, після чого проводили елементу дозволяє підвищити електробезпеку та вжигання в конвеєрній печі при температурі 800економічні показники електронагрівачів та інших 850°С на протязі 25-30хв., термін перебування при пристроїв спеціального та побутового призначення максимальній температурі 3-5 хвилин. з температурою нагріву до 650°С. Захисну пасту наносили одним шаром товщиПриклад реалізації корисної моделі. ною 30-70мкм, сушили в сушильній шафі при темТовстоплівковий резистивний елемент виготопературі 130-160°С на протязі 10-15хв., та вжигали вляли наступним чином. в конвеєрній печі на повітрі при температурі 800В якості підкладки брали алюмооксидну кера850°С на протязі 25-35 хвилин. Термін перебуванміку марки ВК-94 визначених розмірів. Підкладку ня при максимальній температурі 3-5 хвилин. промивали в мильному розчині проточною водою Питомий опір захисного шару зразків товстопта отжигали в конвеєрній печі на протязі 30 хвилин лівкових елементів при використанні пасти марки при температурі до 850°С. ПД-3 становив 100МОм. Для нанесення резистивного та захисного шаВ таблиці 1 приведені значення питомого порів були використані пасти фірми "Квірін" ("Пасти верхневого опору резистивного шару зразків товсдля товстоплівкових нагрівальних елементів", ТУ топлівкових елементів виготовлених з використанУ24.6-14307699-001-2003, Патент UA 16229 Н01В ням розроблених на підприємстві "Квірін" паст. 1/00, Н05В 3/00 від 05.05.2006 р.). Таблиця 1. Питомий поверхневий опір резистивного шару зразків товстоплівкових резистивних елементів. № п/п 1 2 3 4 Марка пасти ПРН-1,0 ПРН-50 ПРН-500 ПРН-1000 Резистивний шар Набір боридів ме- Набір оксидів металів талів LaB6NiB Al2O3-SiO2 ВаВ6СrВ2 SiO2-Cr2O3 СаВ6ВаВ6 Аl2О3-ТіО2 СаВ6ТіВ2 Аl2О3-ТiО2 Комп’ютерна верстка Л. Ціхановська Підписне Скло-зв'язка Ситалоцемент СЦ-22 Питомий поверхнев. опір Ом/ 0,05 50,0 500,0 1000,0 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
