Спосіб установки суцільнокатаного залізничного колеса
Номер патенту: 18325
Опубліковано: 25.12.1997
Автори: Крашевич Віктор Наумович, Олійник Федор Федорович, Дацько Вячеслав Вікторович, Белущенко Олександр Вячеславович, Валетов Михайло Серафимович, Бородай Олександр Федорович
Формула / Реферат
Способ установки цельнокатаного железнодорожного колеса, при котором осуществляют базирование последнего на опорах планшайбы, центрирование и зажим по внутренней поверхности обода кулачками, отличающийся тем, что перед центрированием колеса последнее выставляют в плоскости, перпендикулярной оси планшайбы, путем осуществления контакта опор с базовым элементом колеса - переходом от внутренней поверхности обода к диску, для чего опоры берут шаровыми, имеющими в упомянутой плоскости возможность свободного перемещения, величину которого выбирают с учетом эксцентриситета колеса.
Текст

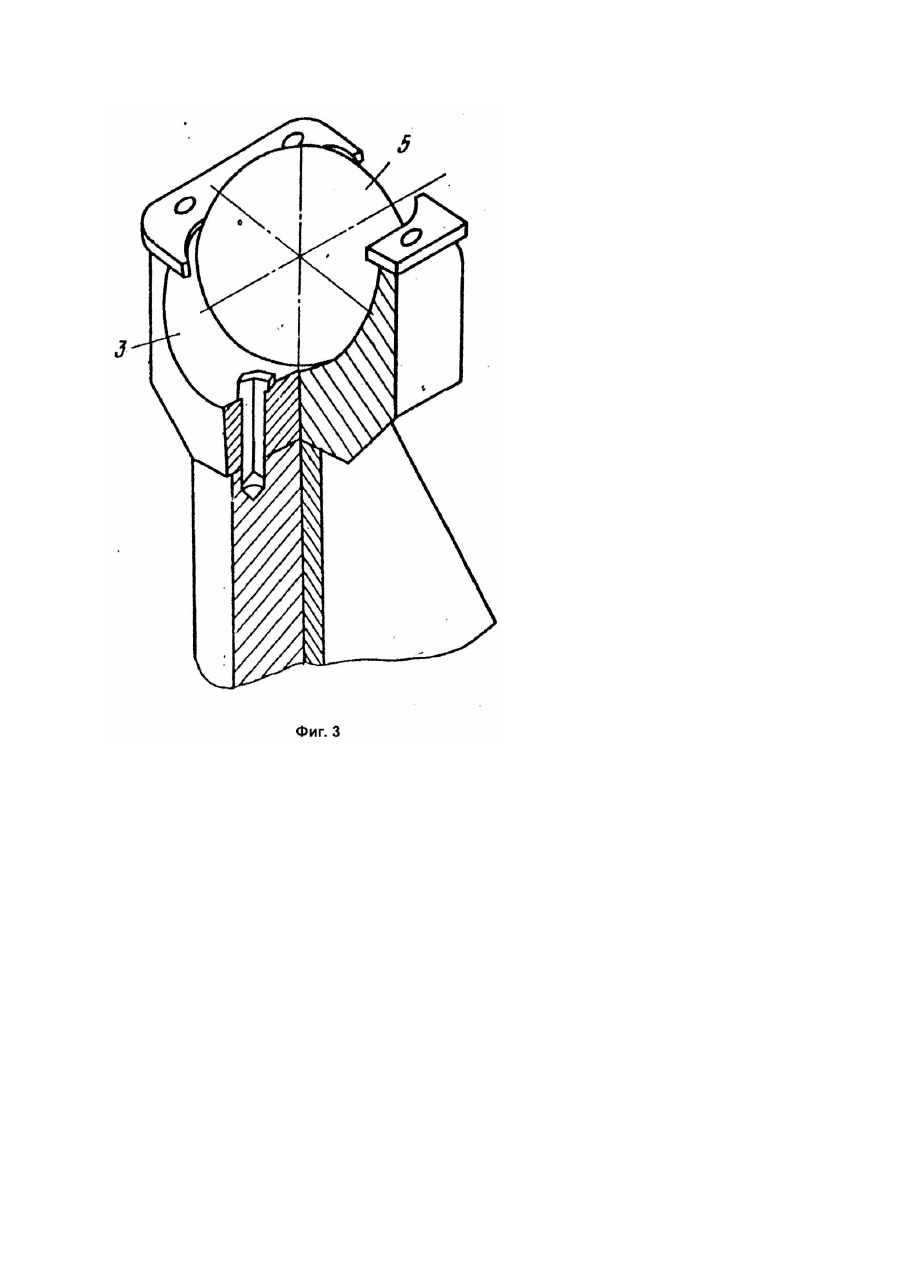

Изобретение относится к технологии производства цельнокатаных железнодорожных колес и может быть использовано при их механической обработке. Цель изобретения - сокращение времени установки и повышение ее точности. На фиг.1 изображена схема установки колеса; на фиг.2 - узел I на фиг.1 (в увеличенном масштабе); на фиг. 3 - шаровая опора, вид изометрии. Установку колеса осуществляют следующим образом. Колесо 1 базируют на три опоры 2, установленные под углом 120°. Каждая опора состоит из неподвижной части - обоймы 3, фиксируемой на планшайбе 4 станка, и подвижной части - шара 5. Шар 5 имеет свободу перемещения в плоскости I - I, перпендикулярной оси II - II планшайбы 4. Величина свободного перемещения шара 5 в обойме 3 выбрана с учетом эксцентриситета e колеса (для цельнокатаного железнодорожного колеса диаметром 950мм диаметр шара берут 40мм, а величину свободного перемещения до 12мм). В момент касания шаров с колесом первые начинают катиться по уклонной поверхности диска (участок 6, положение шара 5a) или переходной зоне от обода к диску (участок 7, положение шара 5c), закатываясь в самое глубокое место "яблоко" (линия 8, положение шара 5b), являющееся величиной постоянной, а следовательно, технологически базовой. Этим обеспечивается установка колеса в строго горизонтальной плоскости. Затем с помощью кулачков 9 колесо 1 вместе с подвижными частями опор шарами 5, перемещающимися по обойме 3 неподвижной части опоры, устанавливается по оси II - II планшайбы 4 и зажимается.
