Вузол натягу для мембранного електромеханічного перетворювача

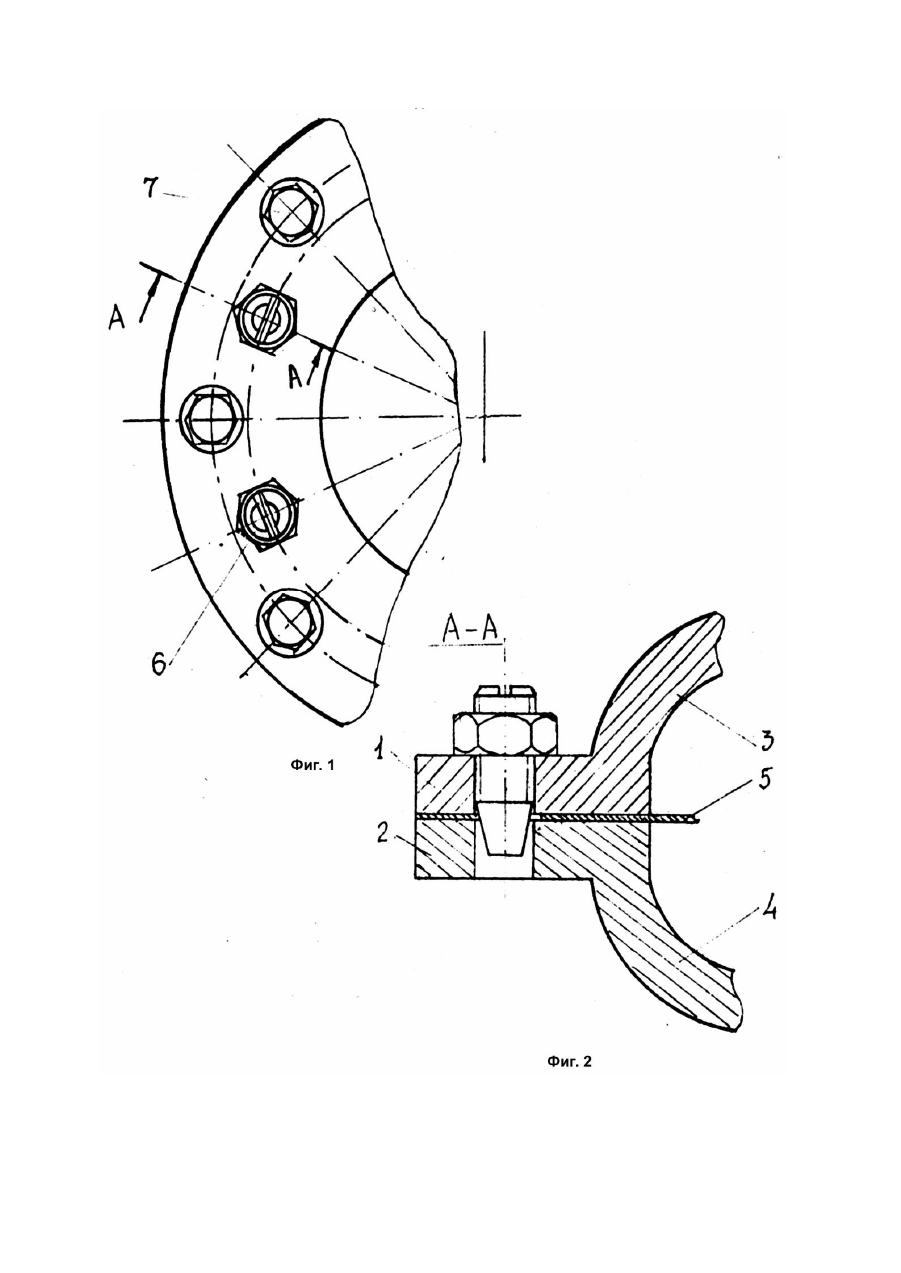

Изобретение относится к электромеханическим преобразователям и предназначено для улучшения технических характеристик этих устройств путем задания упругой мембране, взаимодействующей с приложенной силой, заданной жесткости. Известен индуктивный дифференциальный преобразователь давления, содержащий скрепленные чаши с катушками индуктивности, разделенные мембраной, защемленной между торцами чаш при помощи основного кольцевого выступа и впадины -образной формы, выполненных на торцах чаш и при помощи дополнительных кольцевых канавки и выступа -образной формы в 2,2 раза большей высоты основного выступа, охваты вающие основной выступ и впадину и также выполненных на торцах чаш. Натяжение мембраны осуществляется при помощи дополнительных кольцевых канавки и выступа -образной формы [1]. Однако, дополнительные канавка и выступ -образной формы, высотой в 2,2 раза большей высоты основного выступа, охватывающие основной выступ и впадину, на торцах жестко скрепленных чаш, эффективно закрепляют и натягивают мембрану если она выполнена из мягких податливых металлов, способных деформироваться в соответствии с техническими решениями аналога. Применение мембран из твердосплавных сталей, обладающих жесткими свойствами, в этом случае ограничено, так как такие мембраны не поддаются деформации, вызывающей натяжение от воздействия кольцевых канавки и выступа. Известно устройство для натяжения мембраны, включающее кольцевую опору и фиксаторы с опорой, выполненные в виде секций, шарнирно связанных друг с другом с помощью втулок, снабженных цапфами, при этом через отверстие в каждой втулке перпендикулярно оси цапфы пропущен резьбовой конец фиксатора, другой конец которого снабжен вилкой и шарнирно скреплен с краем мембраны [2]. В такой конструкции усилия, возникающие в опоре передаются на фиксаторы при натяжении мембраны с помощью одного из них, что и обеспечивает равномерность натяжения. Недостатком этого устройства является громоздкость и сложность механизма, что затрудняет применение его в устройства х, где мембрана является элементом конструкции, образующей замкнутый герметичный объем. В основе изобретения лежит задача создать узел натяжения для мембранного электромеханического преобразователя, в котором элементы регулирования натяжением, были бы равномерно разнесены по периферии мембраны, опорного и прижимного колец и обеспечивали ее натяжение в радиальных направлениях без искажения геометрии рабочего поля и за счет этого получить негромоздкий, удобный в регулировании механизм, технологичный в изготовлении. Поставленная задача решается тем, что в узле натяжения для мембранного электромеханического преобразователя, включающем плоские периферийные части прижимного кольца и кольцевой опоры с расположенной между ними плоской периферийной частью упругой мембраны, выполненной с симметрично расположенными по окружности отверстиями, и элементы натяжения мембраны, согласно изобретению, периферийные части кольцевой опоры и прижимного кольца выполнены с отверстиями, число, диаметр и расположение которых соответствует числу, диаметру и расположению отверстий в мембране, при этом в отверстия прижимного кольца введены винты фиксаторы, концы которых выполнены в виде конусов, боковые поверхности которых упираются со стороны периферии в края отверстий в мембране, причем центры отверстий мембраны смещены к ее центру относительно центров отверстий кольцевой опоры и прижимного кольца на величину выбранную из соотношения где - толщина полотна мембраны; - коэффициент Пуассона материала мембраны. На фиг.1 представлен узел натяжения мембраны, вид сверху; на фиг.2 - разрез А - А на фиг.1. Узел натяжения для мембранного электромеханического преобразователя содержит плоские периферийные части 1, 2 прижимного кольца 3 и кольцевой опоры 4 с расположенной между ними плоской периферийной частью упругой мембраны 5, выполненной с симметрично расположенными по окружности отверстиями и винты- фиксаторы 6, концы которых выполнены в виде конусов, боковые поверхности которых упираются со стороны периферии в края отверстий мембраны 5, защемленной между прижимным кольцом 3 и кольцевой опорой 4, которые стягиваются болтами 7. В такой конструкции усилие, приложенное к винту-фиксатору 6 и действующее вдоль оси винта, радиально передается к центру мембраны 6, через точку соприкосновения боковой поверхности конуса винта-фиксатора 6 с краем отверстия со стороны периферии в мембране 5, отчего мембрана 5 натягивается. Равномерное ввинчивание винтов- фиксаторов 6 создает необходимое натяжение мембраны 5, а последующее затягивание болтов 7 обеспечивает защемление мембраны и герметизации объемов. Это позволяет получать задаваемое начальное натяжение мембраны путем растяжения ее в радиальных направлениях, посредством взаимодействия со стороны периферии краев отверстий в мембране с конической поверхностью винтов-фиксаторов, усилиями винтов перемещаемых в отверстиях кольцевой опоры и прижимного кольца.
