Плазмоводугова установка для нагріву виробів

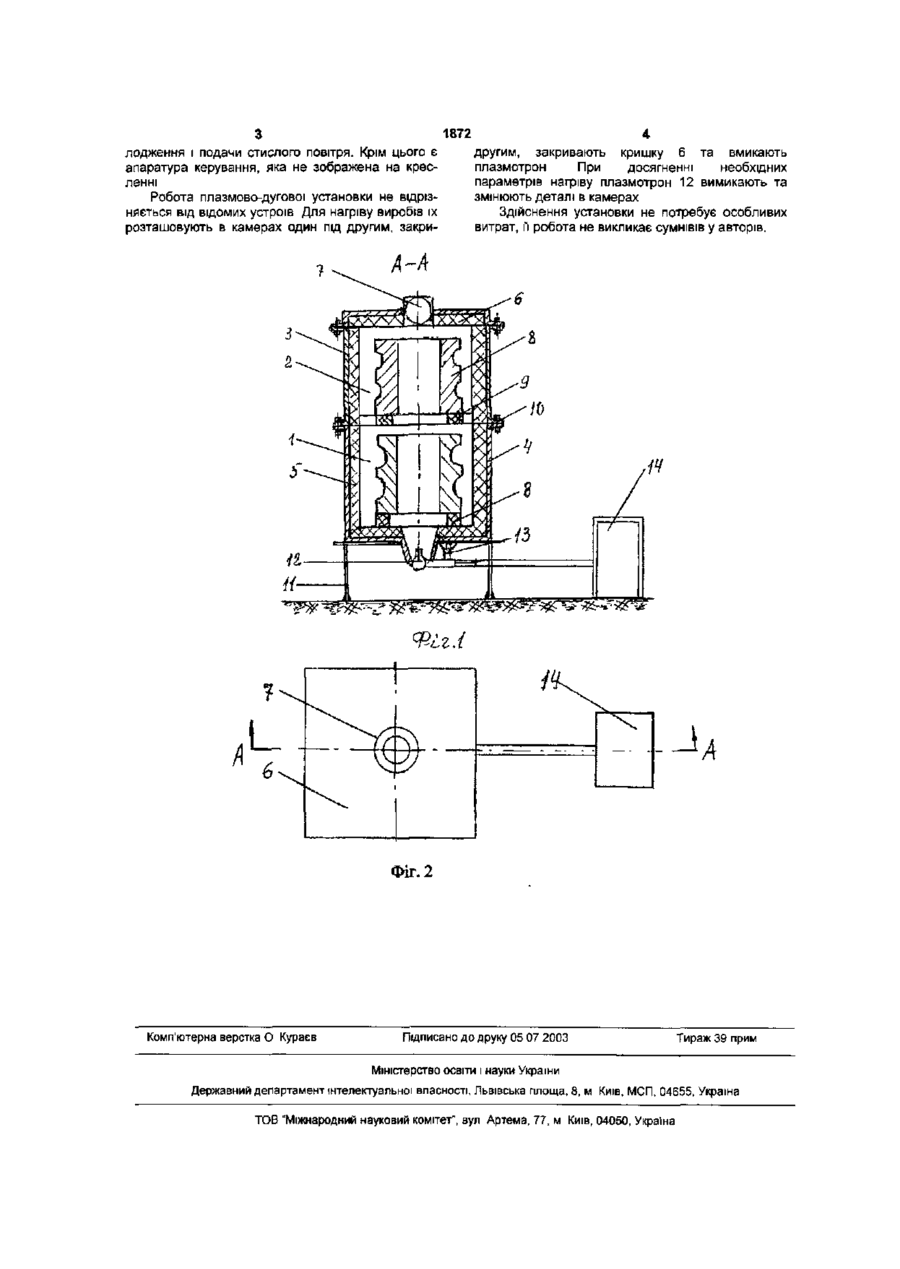

Плазмоводугова установка для нагріву виробів, що містить джерело живлення та плазмотрон з механізмом переміщення його, яка відрізняється тим, що має футеровану камеру, над якою розташована додаткова камера, ідентична основній. Об'єктом корисної моделі є конструкція плазмово-дугової установки для нагріву та термообробки металевих деталів, зокрема конвеєрних муфт, які застосовуються у вугільній промисловості. Рівень техніки визначається цілою низкою технічних рішень відомих авторам, одно з них це винахід України №44800 «Плазмовий пристрій», формула якого надрукована в бюлетені «Промислова власність», №3, 2002, МПК7 В 23 К 10/00. Такий плазмовий пристрій має плазмотрон, вхідний трансформатор з колом первинної і вторинної обмотки та першим і другим схемними засобами, зв'язаними з колом вторинної обмотки, тобто цей пристрій складається з плазмотрону та джерела живлення Такий пристрій не вирішує задачу з нагріву металевих виробів, особливо металевих муфт. Відома плазмова установка УПС, яка містить джерело живлення стиснутої дуги електричним струмом, плазмотрон та механізм переміщення його, а також блок керування та газову апаратуру (див. книгу Маховського В.А "Плазменная сварка" М. 1998г.) Це технічне рішення прийнято авторами за прототип до заявленого рішення. Але вищезгадана плазмова установка не пристосована для нагріву та термообробки металевих виробів. Задача, яка поставлена пропонованим технічним рішенням, є створення плазмово-дугової установки, яка має камери нагрівання деталів, таких як конвеєрні муфти Вище основної камери розташована додаткова, яка використовує тепло першої основної камери, камери з'єднані між собою відомим способом. Під першу камеру приєднаний плазмотрон з механізмом переміщення йо го Завдяки такому розташуванню камер можливо застосувати підігрів та нагрів деталей в додатковій камері, що дозволяє ефективно використовувати теплову енергію плазмотрону. Суттєвими ознаками спільними з прототипом є конструктивне використання джерела живлення електричним струмом та використання плазмотрона з механізмом Суттєвими ознаками, ЯКІ відрізняють пропановану установку є виконання додаткової камери, яка розташована над основною, та установка опорних КІЛЬЦІВ для виробів. Для пояснення запропонованого рішення приведен приклад виконання установки, де на фігурі 1 зображені креслення та розташування камер нагріву; на фігурі 2 - вигляд зверху на камеру Треба зауважити, що додаткових камер може бути декілька, але зображена одна, так як це влаштовує вирішенню конкретної задачи. Плазмово-дугова установка складається з основної камери 1, та додаткової 2, розташованої над основной Камери 1 і 2 мають каркас 3 та 4, які усередені футеровані вогнетривким матеріалом 5 Зверху додаткована камера 2 має кришку 6 та відвідну трубу з шибером 7. Деталі 8 розташовані на опорних кільцях 9 ідентично як в основній, так і додатковій камерах. Основна та додаткова камери з'єднані фланцями 10 з болтами та гайками Таке кріплення і кришки 6, тобто болтами з гайками на фланцях. Камери 1 і 2 розташовані на підставці 11 виконаної у вигляді столу Знизу камери 1 підведений плазмотрон 12 з механізмом переміщення 13. Для здійснення підігріву плазмотрон 12 з'єднаний з джерелом живлення 14 та має систему охо см со 1872 лодження і подачи стислого повітря. Крім цього є апаратура керування, яка не зображена на кресленні Робота плазмово-дугової установки не відрізняється від відомих устроїв Для нагріву виробів їх розташовують в камерах один під другим, закри другим, закривають кришку 6 та вмикають плазмотрон При досягненні необхідних параметрів нагріву плазмотрон 12 вимикають та змінюють деталі в камерах Здійснення установки не потребує особливих витрат, її робота не викликає сумнівів у авторів. Фіг Л Фіг. 2 Комп'ютерна верстка О Кураєв Підписано до друку 05 07 2003 Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності. Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
