Установка для ремонту гумових виробів вулканізацією

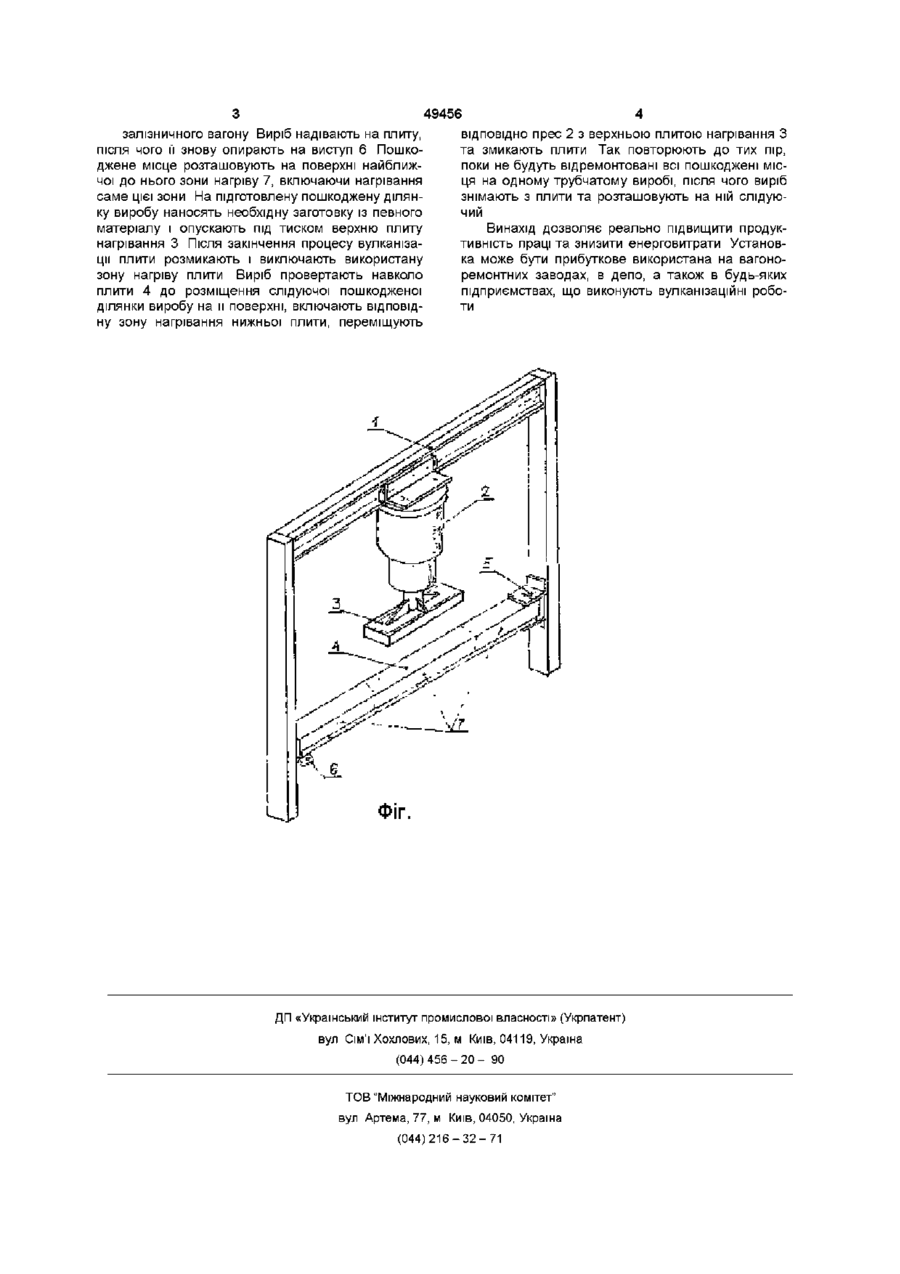

Установка для ремонту гумових виробів вулканізацією, яка складається з опорної частини з закріпленим на ній з можливістю поздовжнього переміщення пресом, верхньої та нижньої притискних плит нагрівання, який відрізняється тим, що нижня плита виконана із окремих зон нагрівання і має вигляд важеля, при цьому один його кінець рухомо прикріплений до вертикального елементу опорної частини, а інший вільно опертий на виступ, виконаний ВІДПОВІДНО на протилежному вертикальному елементі Винахід відноситься до обладнання для ремонту гумових виробів вулканізацією, а саме до ремонту трубчатих виробів, наприклад, балонів суфле залізничних вагонів Установка може бути використана також для з'єднання між собою трубчатих елементів Проблема полягає втому, що існуючі пристрої виконують означені операції тільки на плоских поверхнях і не пристосовані для труб Відома установка для вулканізаційних робіт при ремонті балонів суфле залізничних вагонів, яка складається з опорної частини з пневматичним пресом та з верхньої і нижньої плит нагрівання ("Технологическая инструкция по ремонту резинового суфле методом вулканизации 24-03-84" Главного управления МПС по ремонту подвижного состава, утвержденная 03 05 1984г, листы 16 21) Недоліком описаної установки є те, що вона вимагає розбирання балонів суфле для розміщення їх на нижній плиті нагрівання у розгорнутому вигляді Найближчим аналогом до винаходу, що заявляється, є пристрій для ремонту торця труби суфле, що складається з опорної частини, пневматичного преса з плитами, важеля, рухомо закріпленого на опорі, на який надівається труба, (див там же, лист 36) Але такий пристрій має обмежену функцію по ремонту торця труби і не пристосований для ремонту поверхні Технічною задачею, яка вирішується винаходом, є удосконалення пристрою з можливістю ви конання вулканізації як по всій довжині трубчатого виробу, так і окремих пошкоджених ділянок його поверхні Суть винаходу полягає в тому, що установка для ремонту гумових виробів вулканізацією має опорну частину з закріпленим на ній пресом з можливістю поздовжнього переміщення, верхню та нижню притискуючи плити нагрівання Нижня плита виконана у вигляді рухомого важеля, який одним кінцем рухомо прикріплений до одного вертикального елементу опорної частини, а другим вільним кінцем опертий на виступ, виконаний ВІДПОВІДНО на протилежному елементі опорної частини Нижня плита виконана із окремих зон нагрівання, розташованих рівномірно по її довжині Графічна частина пояснює суть винаходу На креслені зображений загальний вигляд установки для ремонту гумових виробів вулканізацією Установка складається з опорної частини 1 з закріпленим на ній з можливістю повздовжнього переміщення пресом 2, верхньої 3 та нижньої 4 притискуючих плит нагрівання Нижня плита виконана у вигляді важеля, який має рухоме закріплення 5 на вертикальному елементі опорної частини, а вільним кінцем опертий на виступ б, виконаний ВІДПОВІДНО на протилежному елементі опорної частини Нижня плита складається із окремих зон нагрівання 7 Установка працює таким чином На початку роботи вільний кінець нижньої плити 4 знімають з виступу 6 та відводять його на необхідну відстань для зручності надівання на плиту трубчатого виробу, наприклад, балону суфле (О ю залізничного вагону Виріб надівають на плиту, після чого її знову опирають на виступ 6 Пошкоджене місце розташовують на поверхні найближчої до нього зони нагріву 7, включаючи нагрівання саме цієї зони На підготовлену пошкоджену ділянку виробу наносять необхідну заготовку із певного матеріалу і опускають під тиском верхню плиту нагрівання 3 Після закінчення процесу вулканізації плити розмикають і виключають використану зону нагріву плити Виріб провертають навколо плити 4 до розміщення слідуючої пошкодженої ділянки виробу на и поверхні, включають відповідну зону нагрівання нижньої плити, переміщують 49456 ВІДПОВІДНО прес 2 з верхньою плитою нагрівання З та змикають плити Так повторюють до тих пір, поки не будуть відремонтовані всі пошкоджені місця на одному трубчатому виробі, після чого виріб знімають з плити та розташовують на ній слідуючий Винахід дозволяє реально підвищити продуктивність праці та знизити енерговитрати Установка може бути прибуткове використана на вагоноремонтних заводах, в депо, а також в будь-яких підприємствах, що виконують вулканізаційні роботи ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
