Пристрій для керування профілем штаби прокату
Номер патенту: 18745
Опубліковано: 15.11.2006
Автори: Попович Микола Гаврилович, Островерхов Микола Якович
Формула / Реферат
Пристрій для керування профілем штаби прокату, що містить блок керування, вхід якого з'єднано із виходом блока визначення поперечної різнотовщинності штаби, а виходи - із входами виконавчих органів, який відрізняється тим, що виконавчі органи виконано у вигляді лінійних асинхронних двигунів, які встановлено під штабою вздовж її продовжної осі.
Текст

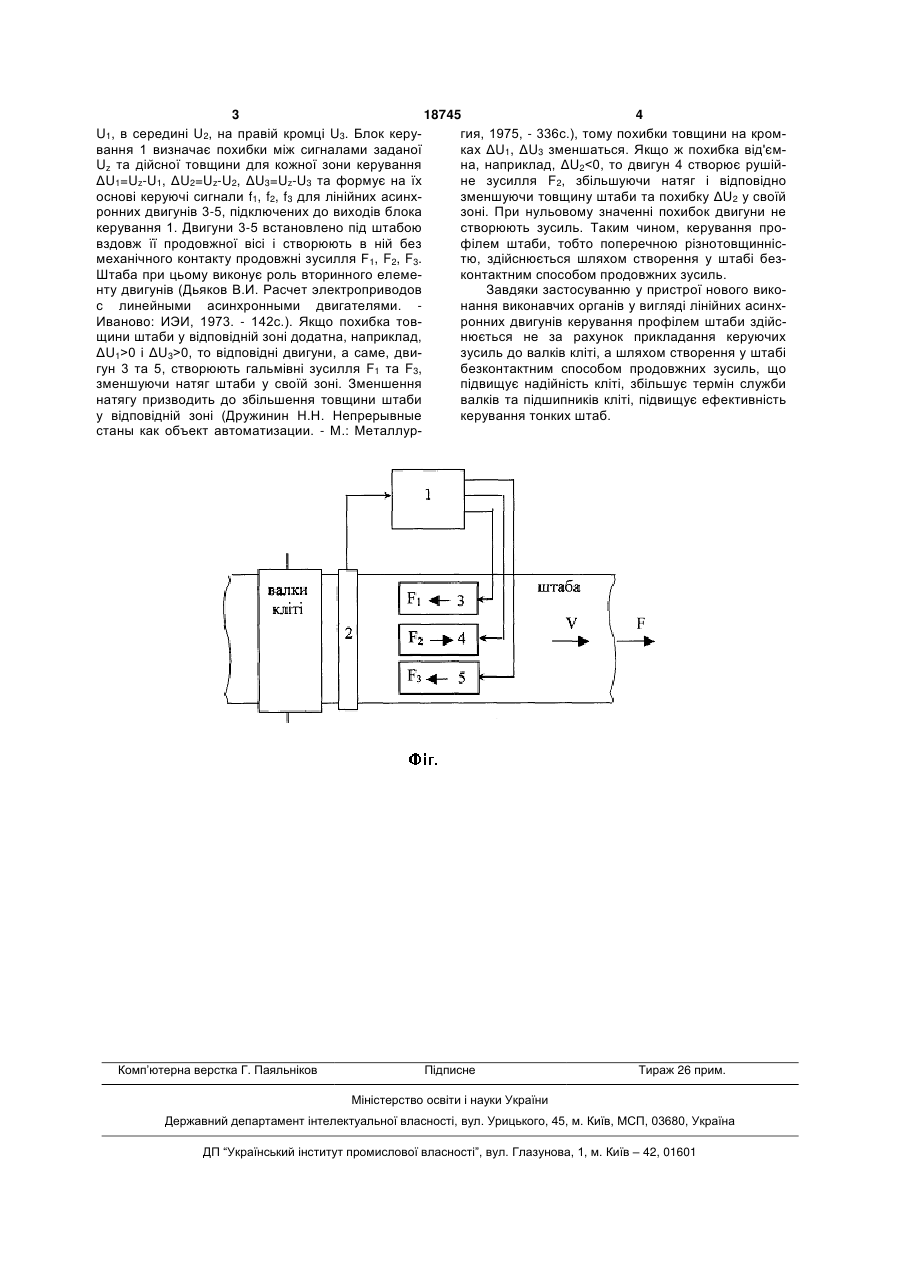

Пристрій для керування профілем штаби прокату, що містить блок керування, вхід якого з'єднано із виходом блока визначення поперечної різнотовщинності штаби, а виходи - із входами виконавчих органів, який відрізняється тим, що виконавчі органи виконано у вигляді лінійних асинхронних двигунів, які встановлено під штабою вздовж її продовжної осі. (19) (21) u200606031 (22) 31.05.2006 (24) 15.11.2006 (46) 15.11.2006, Бюл. № 11, 2006 р. (72) Попович Микола Гаврилович, Островерхов Микола Якович (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 3 18745 4 U1, в середині U2, на правій кромці U3. Блок керугия, 1975, - 336с.), тому похибки товщини на кромвання 1 визначає похибки між сигналами заданої ках ΔU1, ΔU3 зменшаться. Якщо ж похибка від'ємUz та дійсної товщини для кожної зони керування на, наприклад, ΔU20 і ΔU3>0, то відповідні двигуни, а саме, двизусиль до валків кліті, а шляхом створення у штабі гун 3 та 5, створюють гальмівні зусилля F1 та F3, безконтактним способом продовжних зусиль, що зменшуючи натяг штаби у своїй зоні. Зменшення підвищує надійність кліті, збільшує термін служби натягу призводить до збільшення товщини штаби валків та підшипників кліті, підвищує ефективність у відповідній зоні (Дружинин Н.Н. Непрерывные керування тонких штаб. станы как объект автоматизации. - М.: Металлур Комп’ютерна верстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for control of rolled bar profile
Автори англійськоюPopovych Mykola Havrylovych
Назва патенту російськоюУстройство для управления профилем полосы проката
Автори російськоюПопович Николай Гаврилович
МПК / Мітки
МПК: B21B 37/00
Мітки: прокату, пристрій, штаби, керування, профілем
