Пристрій для центрування штаби прокату
Номер патенту: 18743
Опубліковано: 15.11.2006
Автори: Попович Микола Гаврилович, Островерхов Микола Якович
Формула / Реферат
Пристрій для центрування штаби прокату, що містить блок керування, вхід якого з'єднано із виходом датчика відхилення продовжної осі штаби від осі агрегату, а виходи - із входами виконавчого органа, який відрізняється тим, що виконавчий орган виконано у вигляді лінійних асинхронних двигунів, встановлених вздовж продовжної осі штаби.
Текст

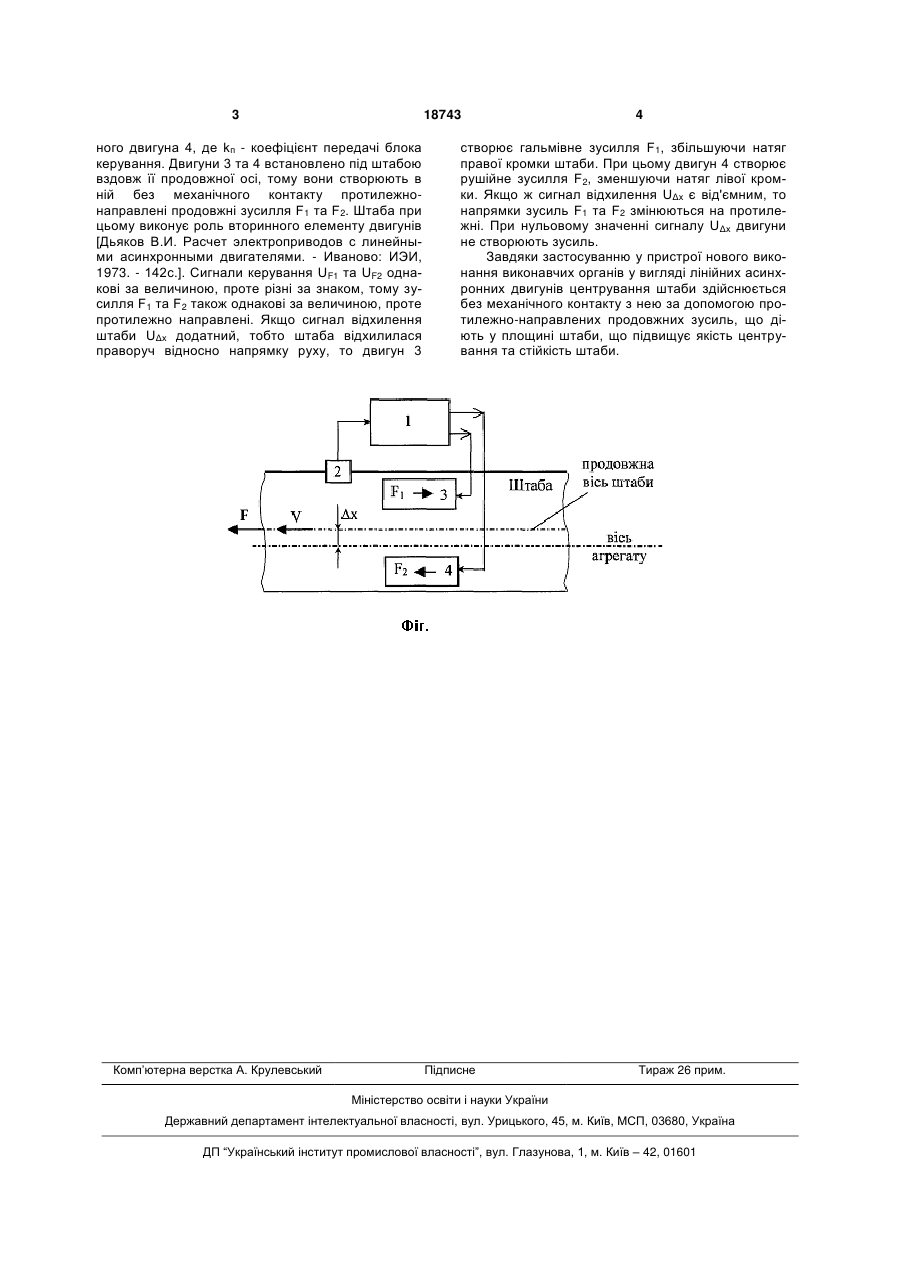

Пристрій для центрування штаби прокату, що містить блок керування, вхід якого з'єднано із виходом датчика відхилення продовжної осі штаби від осі агрегату, а виходи - із входами виконавчого органа, який відрізняється тим, що виконавчий орган виконано у вигляді лінійних асинхронних двигунів, встановлених вздовж продовжної осі штаби. (19) (21) u200606029 (22) 31.05.2006 (24) 15.11.2006 (46) 15.11.2006, Бюл. № 11, 2006 р. (72) Попович Микола Гаврилович, Островерхов Микола Якович (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 3 18743 ного двигуна 4, де kп - коефіцієнт передачі блока керування. Двигуни 3 та 4 встановлено під штабою вздовж її продовжної осі, тому вони створюють в ній без механічного контакту протилежнонаправлені продовжні зусилля F1 та F2. Штаба при цьому виконує роль вторинного елементу двигунів [Дьяков В.И. Расчет электроприводов с линейными асинхронными двигателями. - Иваново: ИЭИ, 1973. - 142с.]. Сигнали керування UF1 та UF2 однакові за величиною, проте різні за знаком, тому зусилля F1 та F2 також однакові за величиною, проте протилежно направлені. Якщо сигнал відхилення штаби UΔх додатний, тобто штаба відхилилася праворуч відносно напрямку руху, то двигун 3 Комп’ютерна верстка А. Крулевський 4 створює гальмівне зусилля F1, збільшуючи натяг правої кромки штаби. При цьому двигун 4 створює рушійне зусилля F2, зменшуючи натяг лівої кромки. Якщо ж сигнал відхилення UΔх є від'ємним, то напрямки зусиль F1 та F2 змінюються на протилежні. При нульовому значенні сигналу UΔх двигуни не створюють зусиль. Завдяки застосуванню у пристрої нового виконання виконавчих органів у вигляді лінійних асинхронних двигунів центрування штаби здійснюється без механічного контакту з нею за допомогою протилежно-направлених продовжних зусиль, що діють у площині штаби, що підвищує якість центрування та стійкість штаби. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for centering rolled bar
Автори англійськоюPopovych Mykola Havrylovych
Назва патенту російськоюУстройство для центрирования полосы проката
Автори російськоюПопович Николай Гаврилович
МПК / Мітки
МПК: B21C 47/00
Мітки: центрування, штаби, пристрій, прокату
