Hиткорозкладач

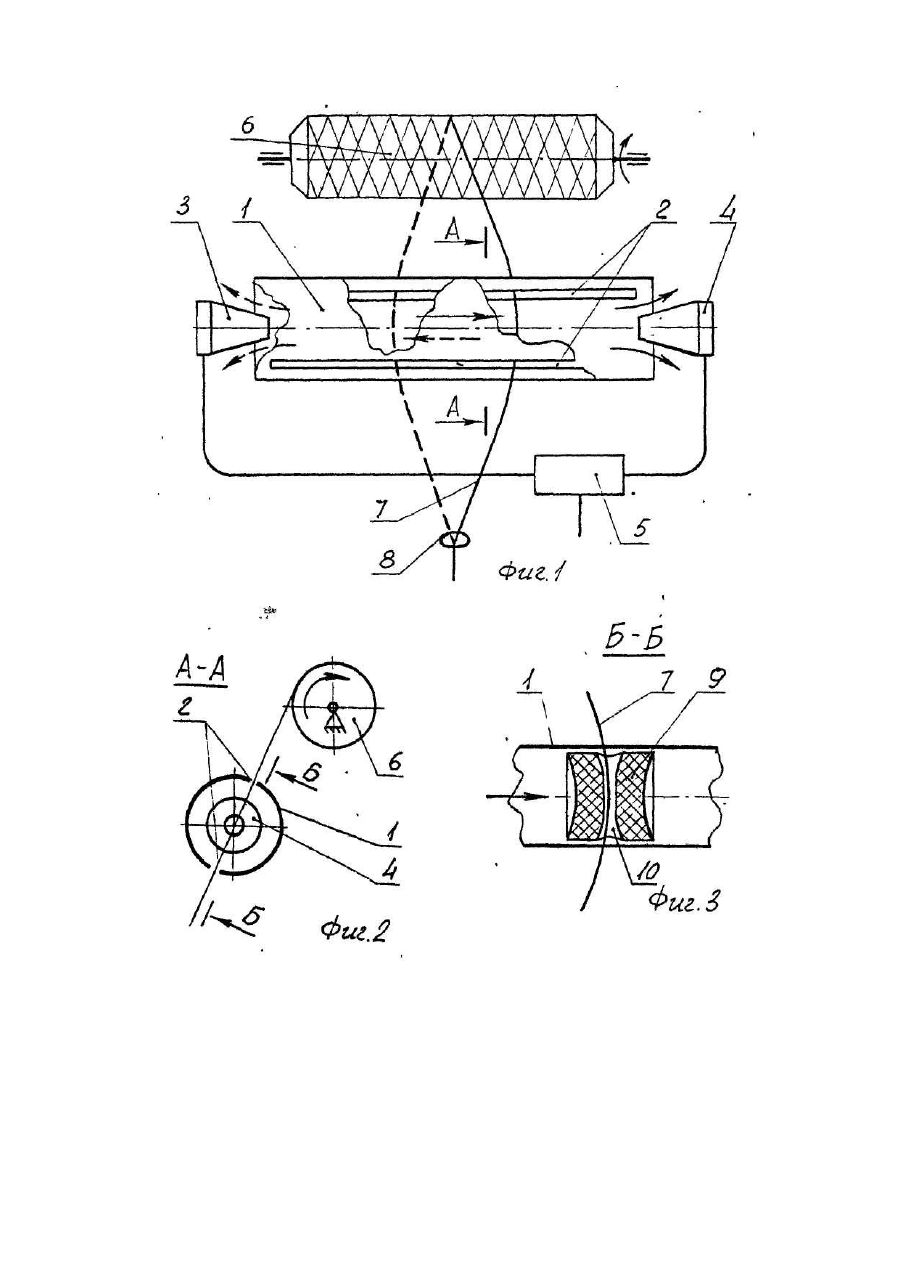

Изобретение относится к текстильному машиностроению и может быть использовано на мотальном оборудовании. Известен нитераскладчик [Авт.св. СССР №1291526. кл. В 65 Η 54/28. опублик. 23.02.87], содержащий раскладочную головку, связанную с приводом, нитеводитель которой получает движение от кулачка, состоящего из набора пластин, и системы рычагов с корректирующими тягами для получения паковок различной формы (прототип). Недостатком этого нитераскладчика является сложность конструкции и высокая инерционность звеньев, ограничивающая скоростные возможности процесса нитераскладчики и, следовательно, производительность мотального оборудования. В основу изобретения поставлена задача по усовершенствованию нитераскладчика путем изменения его конструкции и использования в качестве нитеводителя непосредственно потоков сжатого воздуха или тела с отверстием для нити, перемещаемого этими потоками, чем при соответственном сочетании частоты и интенсивности воздушных потоков, осуществляющи х поперечное возвратно-поступательное смещение нити, и скорости ее наматывания на паковку, обеспечивается снижение динамических нагрузок на нить, обуславливается повышение производительности мотального оборудования и упрощается процесс изменения структуры и формы паковки. На фиг. 1 изображен нитераскладчик; на фиг.2 - разрез А-А на фиг.1; на фиг.3 -разрез Б-Б на фиг.2. Нитераскладчик содержит раскладочную головку в виде трубы 1 с нитенаправляющими щелями 2, в торцах которой расположены пневмофорсунки 3 и 4, соединенные с клапаном 5, имеющим ручное и программное управление. Наматываемая на формируемую паковку 6 нить 7 заведена в глазок 8 и нитенаправляющие щели 2. В случае технологической необходимости в трубку 1 помещается нитеводитель 9 в виде вкладыша с отверстием 10 для наматываемой нити 7. В процессе формирования мотальной паковки 6 из пневмосистемы машины сжатый воздух через клапан 5 подается попеременно в пневмофорсунки 3 и 4. Поток воздуха из пневмофорсунки 3 (сплошные стрелки) вызывает отклонение наматываемой нити 7 вправо и, соответственно, раскладку ее по поверхности вращающейся мотальной паковки 6 в этом направлении. Из пневмофорсунки 4 потоком воздуха (пунктирные стрелки) обеспечивается раскладка нити 7 в противоположном направлении. Характер, частота и согласованность воздушных импульсов из пневмофорсунок 3 и 4 со скоростью наматывания нити 7 на паковку 6 регулируется работой клапана 5 и обеспечивает ей задаваемую структур у и форму. Нитеводитель 9 используется при переработке нитей малой толщины и прочности. Применение предлагаемого нитераскладчика позволит увеличить скорость перемотки и, соответственно, производительность мотального оборудования, а также облегчит и упростит получение мотальных паковок различной структуры и форм, обуславливая эффективность последующи х те хнологических процессов с этими паковками.
