П’єзоелектричний перетворювач механічних величин

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 19674

Опубліковано: 15.12.2006

Автори: Шарапов Валерій Михайлович, Трембовецька Руслана Володимирівна, Тичков Володимир Володимирович, Підгорний Олег Віталійович

Завантажити PDF файл.

Формула / Реферат

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент у вигляді циліндра з електродами та узгоджуючий підсилювач, який відрізняється тим, що у перетворювач введено другий узгоджуючий підсилювач, а електроди на п'єзоелементі виконані у вигляді циліндра на внутрішній циліндричній поверхні, двох півциліндрів - на зовнішній циліндричній поверхні, у вигляді кільця - на одній торцевій поверхні п'єзоелемента та кільця - на другій торцевій поверхні, причому входи першого та другого узгоджуючого підсилювачів підключені до електродів у вигляді півкілець, виходи першого та другого узгоджуючого підсилювачів підключені до електродів у вигляді півциліндрів, а електроди у вигляді циліндра та кільця з'єднані між собою та підключені до загального проводу схеми.

Текст

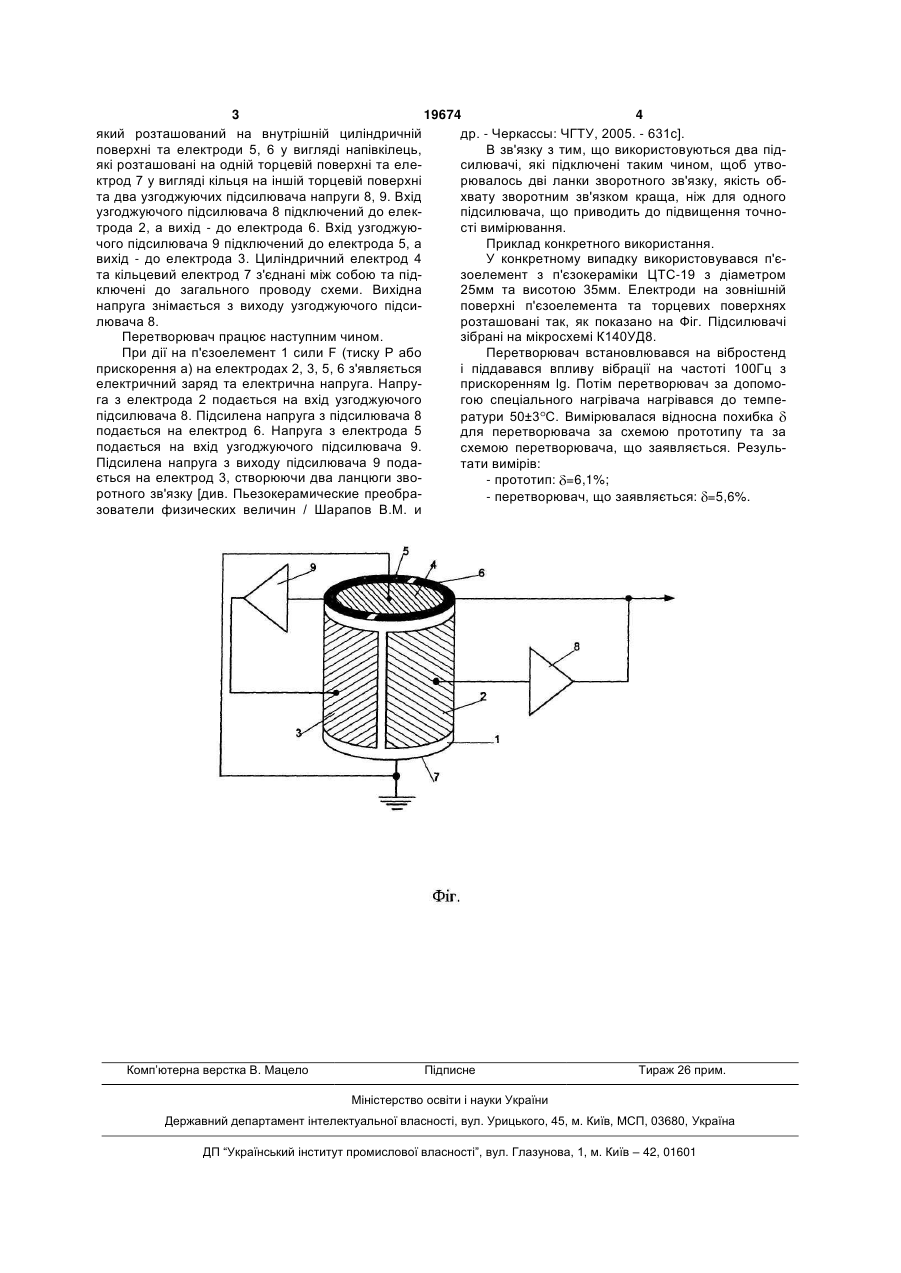

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент у вигляді циліндра з електродами та узгоджуючий підсилювач, який відрізняється тим, що у перетворювач введено другий узгоджуючий підсилювач, а електроди 3 19674 4 який розташований на внутрішній циліндричній др. - Черкассы: ЧГТУ, 2005. - 631с]. поверхні та електроди 5, 6 у вигляді напівкілець, В зв'язку з тим, що використовуються два підякі розташовані на одній торцевій поверхні та елесилювачі, які підключені таким чином, щоб утвоктрод 7 у вигляді кільця на іншій торцевій поверхні рювалось дві ланки зворотного зв'язку, якість обта два узгоджуючих підсилювача напруги 8, 9. Вхід хвату зворотним зв'язком краща, ніж для одного узгоджуючого підсилювача 8 підключений до елекпідсилювача, що приводить до підвищення точнотрода 2, а вихід - до електрода 6. Вхід узгоджуюсті вимірювання. чого підсилювача 9 підключений до електрода 5, а Приклад конкретного використання. вихід - до електрода 3. Циліндричний електрод 4 У конкретному випадку використовувався п'єта кільцевий електрод 7 з'єднані між собою та підзоелемент з п'єзокераміки ЦТС-19 з діаметром ключені до загального проводу схеми. Вихідна 25мм та висотою 35мм. Електроди на зовнішній напруга знімається з виходу узгоджуючого підсиповерхні п'єзоелемента та торцевих поверхнях лювача 8. розташовані так, як показано на Фіг. Підсилювачі Перетворювач працює наступним чином. зібрані на мікросхемі К140УД8. При дії на п'єзоелемент 1 сили F (тиску Ρ або Перетворювач встановлювався на вібростенд прискорення а) на електродах 2, 3, 5, 6 з'являється і піддавався впливу вібрації на частоті 100Гц з електричний заряд та електрична напруга. Напруприскоренням lg. Потім перетворювач за допомога з електрода 2 подається на вхід узгоджуючого гою спеціального нагрівача нагрівався до темпепідсилювача 8. Підсилена напруга з підсилювача 8 ратури 50±3 С. Вимірювалася відносна похибка подається на електрод 6. Напруга з електрода 5 для перетворювача за схемою прототипу та за подається на вхід узгоджуючого підсилювача 9. схемою перетворювача, що заявляється. РезульПідсилена напруга з виходу підсилювача 9 податати вимірів: ється на електрод 3, створюючи два ланцюги зво- прототип: =6,1%; ротного зв'язку [див. Пьезокерамические преобра- перетворювач, що заявляється: =5,6%. зователи физических величин / Шарапов В.М. и Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Piezoelectric mechanical-electric transducer

Автори англійською

Sharapov Valeriy Mykhaylovych

Назва патенту російською

Пьезоэлектрический преобразователь механических величин в электрические

Автори російською

Шарапов Валерий Михайлович

МПК / Мітки

Автори: Шарапов Валерій Михайлович, Трембовецька Руслана Володимирівна, Дідковський Віталій Семенович, Малахов Євгеній Валерійович, Савін Віктор Гурійович

МПК: G01P 15/09, G01L 1/16

Мітки: механічних, перетворювач, величин, п'єзоелектричний

Формула / Реферат:

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент у вигляді циліндра з електродами та узгоджуючий підсилювач, який відрізняється тим, що у перетворювач введено другий узгоджуючий підсилювач, а електроди на п'єзоелементі виконані у вигляді циліндра на внутрішній циліндричній поверхні, трьох частин циліндра на зовнішній циліндричній поверхні, у вигляді кілець на торцевих поверхнях п'єзоелемента, причому вхід першого...
