П’єзоелектричний перетворювач механічних величин
Номер патенту: 19676
Опубліковано: 15.12.2006
Автори: Підгорний Олег Віталійович, Шарапов Валерій Михайлович, Тичков Володимир Володимирович, Трембовецька Руслана Володимирівна
Формула / Реферат
П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент у вигляді циліндра з електродами та узгоджуючий підсилювач, який відрізняється тим, що у перетворювач введено другий узгоджуючий підсилювач, а електроди на п'єзоелементі виконані у вигляді циліндра на внутрішній циліндричній поверхні, двох півциліндрів на зовнішній циліндричній поверхні, у вигляді кілець на торцевих поверхнях п'єзоелемента, причому входи першого і другого узгоджуючих підсилювачів підключені до електродів у вигляді півциліндрів, а виходи підсилювачів - до електродів у вигляді кілець, а електрод у вигляді циліндра, який розташований на внутрішній циліндричній поверхні п'єзоелемента підключений до загального проводу схеми.
Текст

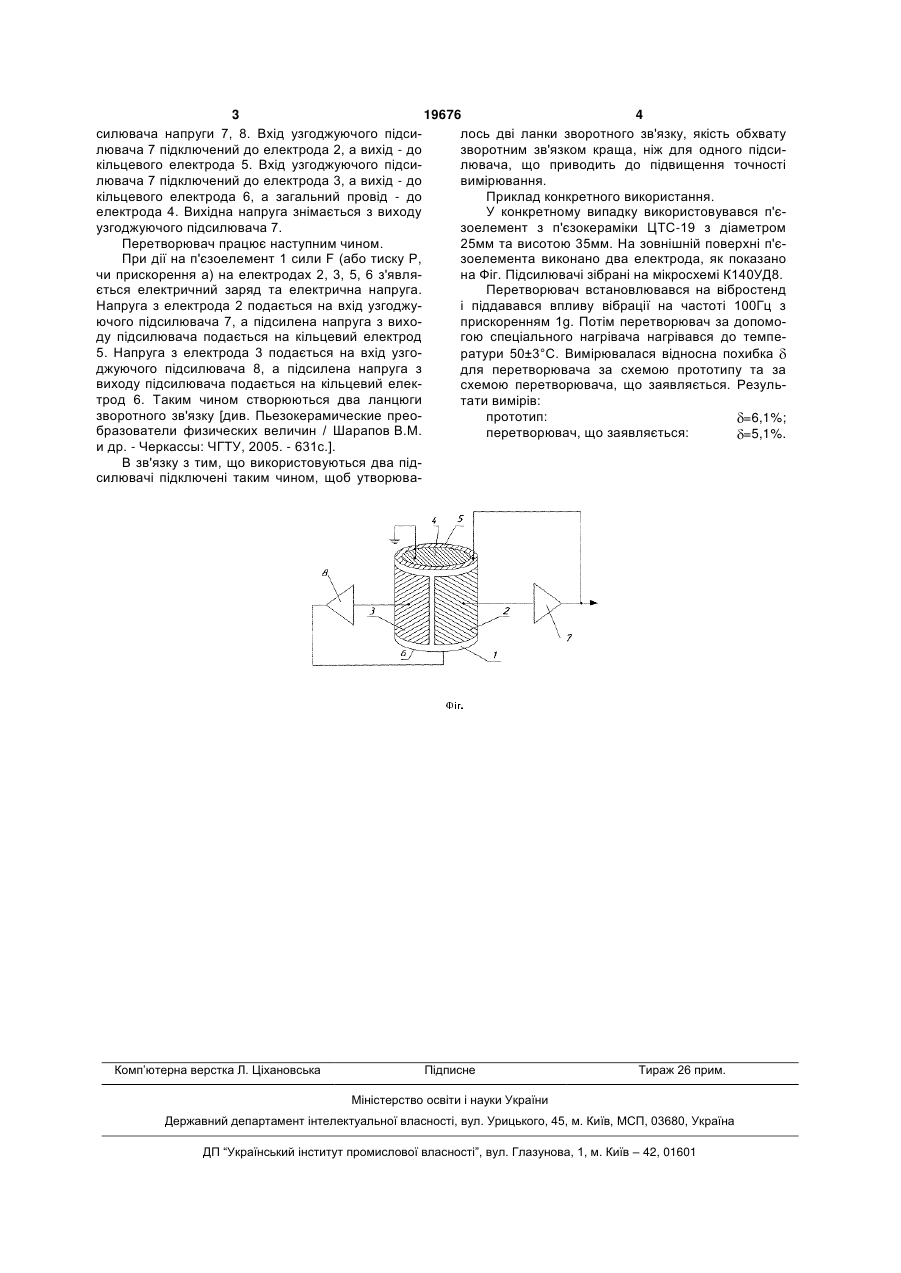

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент у вигляді циліндра з електродами та узгоджуючий підсилювач, який відрізняється тим, що у перетворювач вве 3 19676 4 силювача напруги 7, 8. Вхід узгоджуючого підсилось дві ланки зворотного зв'язку, якість обхвату лювача 7 підключений до електрода 2, а вихід - до зворотним зв'язком краща, ніж для одного підсикільцевого електрода 5. Вхід узгоджуючого підсилювача, що приводить до підвищення точності лювача 7 підключений до електрода 3, а вихід - до вимірювання. кільцевого електрода 6, а загальний провід - до Приклад конкретного використання. електрода 4. Вихідна напруга знімається з виходу У конкретному випадку використовувався п'єузгоджуючого підсилювача 7. зоелемент з п'єзокераміки ЦТС-19 з діаметром Перетворювач працює наступним чином. 25мм та висотою 35мм. На зовнішній поверхні п'єПри дії на п'єзоелемент 1 сили F (або тиску Р, зоелемента виконано два електрода, як показано чи прискорення а) на електродах 2, 3, 5, 6 з'являна Фіг. Підсилювачі зібрані на мікросхемі К140УД8. ється електричний заряд та електрична напруга. Перетворювач встановлювався на вібростенд Напруга з електрода 2 подається на вхід узгоджуі піддавався впливу вібрації на частоті 100Гц з ючого підсилювача 7, а підсилена напруга з вихоприскоренням 1g. Потім перетворювач за допомоду підсилювача подається на кільцевий електрод гою спеціального нагрівача нагрівався до темпе5. Напруга з електрода 3 подається на вхід узгоратури 50±3°С. Вимірювалася відносна похибка джуючого підсилювача 8, а підсилена напруга з для перетворювача за схемою прототипу та за виходу підсилювача подається на кільцевий елексхемою перетворювача, що заявляється. Результрод 6. Таким чином створюються два ланцюги тати вимірів: зворотного зв'язку [див. Пьезокерамические преопрототип: =6,1%; бразователи физических величин / Шарапов В.М. перетворювач, що заявляється: =5,1%. и др. - Черкассы: ЧГТУ, 2005. - 631с.]. В зв'язку з тим, що використовуються два підсилювачі підключені таким чином, щоб утворюва Комп’ютерна верстка Л. Ціхановська Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric mechanical-electric transducer
Автори англійськоюSharapov Valeriy Mykhaylovych
Назва патенту російськоюПьезоэлектрический преобразователь механических величин в электрические
Автори російськоюШарапов Валерий Михайлович
МПК / Мітки
МПК: G01P 15/09, G01L 1/16
Мітки: механічних, перетворювач, п'єзоелектричний, величин
