П’єзоелектричний перетворювач механічних величин
Номер патенту: 19679
Опубліковано: 15.12.2006
Автори: Тичков Володимир Володимирович, Шарапов Валерій Михайлович, Підгорний Олег Віталійович, Трембовецька Руслана Володимирівна
Формула / Реферат
П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент у вигляді циліндра з електродами та узгоджуючий підсилювач, який відрізняється тим, що у перетворювач введено другий узгоджуючий підсилювач, а електроди на п'єзоелементі виконані у вигляді циліндра на внутрішній циліндричній поверхні, двох півциліндрів на зовнішній циліндричній поверхні, у вигляді кілець на торцевих поверхнях п'єзоелемента, причому вхід першого та другого узгоджуючих підсилювачів підключені до електродів у вигляді кілець на торцевих поверхнях п'єзоелемента, а виходи підсилювачів - до електродів у вигляді півциліндрів, а електрод у вигляді циліндра, який розташований на внутрішній циліндричній поверхні п'єзоелемента, підключений до загального проводу схеми.
Текст

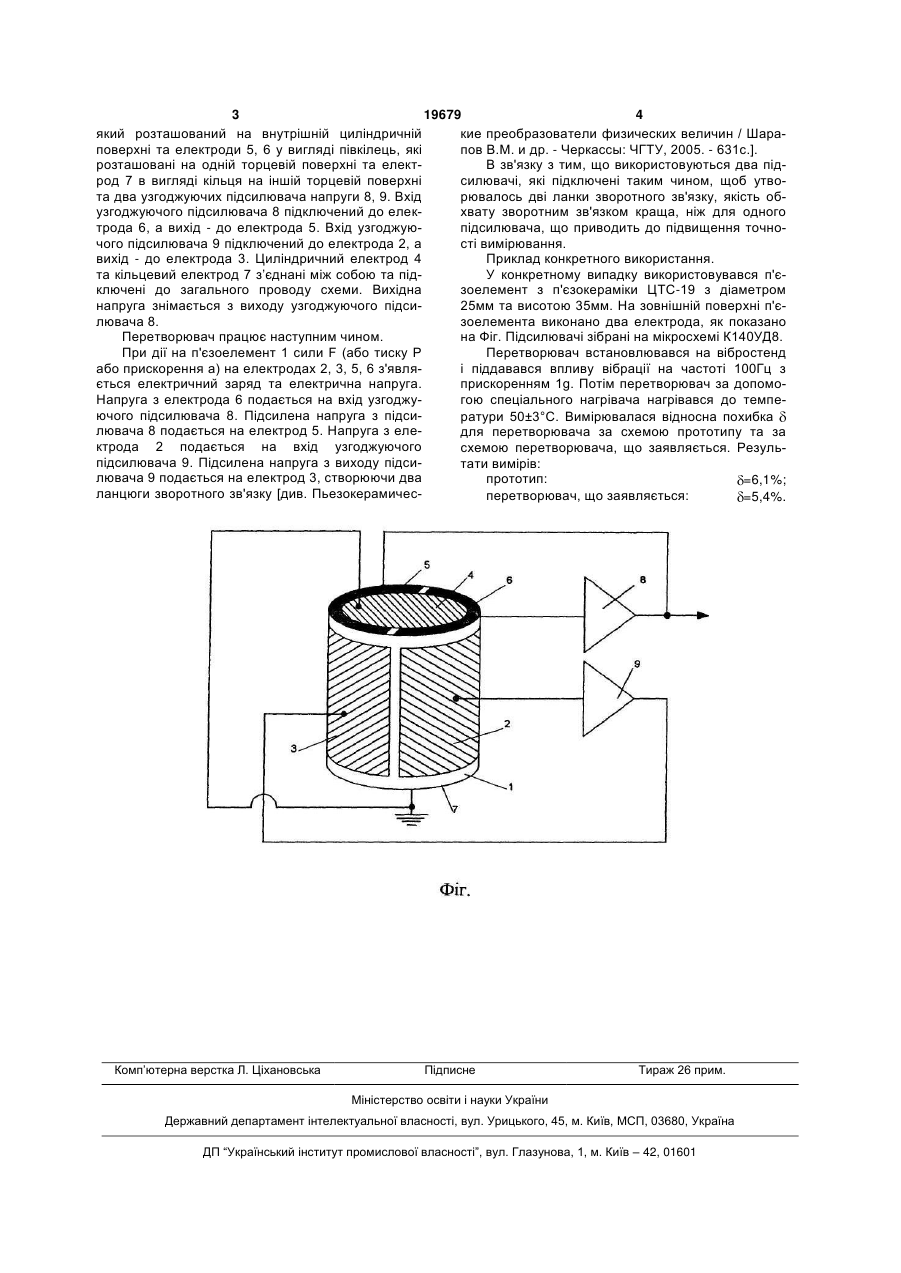

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент у вигляді циліндра з електродами та узгоджуючий підсилювач, який відрізняється тим, що у перетворювач введено другий узгоджуючий підсилювач, а електроди 3 19679 4 який розташований на внутрішній циліндричній кие преобразователи физических величин / Шараповерхні та електроди 5, 6 у вигляді півкілець, які пов В.М. и др. - Черкассы: ЧГТУ, 2005. - 631с.]. розташовані на одній торцевій поверхні та електВ зв'язку з тим, що використовуються два підрод 7 в вигляді кільця на іншій торцевій поверхні силювачі, які підключені таким чином, щоб утвота два узгоджуючих підсилювача напруги 8, 9. Вхід рювалось дві ланки зворотного зв'язку, якість обузгоджуючого підсилювача 8 підключений до елекхвату зворотним зв'язком краща, ніж для одного трода 6, а вихід - до електрода 5. Вхід узгоджуюпідсилювача, що приводить до підвищення точночого підсилювача 9 підключений до електрода 2, а сті вимірювання. вихід - до електрода 3. Циліндричний електрод 4 Приклад конкретного використання. та кільцевий електрод 7 з’єднані між собою та підУ конкретному випадку використовувався п'єключені до загального проводу схеми. Вихідна зоелемент з п'єзокераміки ЦТС-19 з діаметром напруга знімається з виходу узгоджуючого підси25мм та висотою 35мм. На зовнішній поверхні п'єлювача 8. зоелемента виконано два електрода, як показано Перетворювач працює наступним чином. на Фіг. Підсилювачі зібрані на мікросхемі К140УД8. При дії на п'єзоелемент 1 сили F (або тиску Р Перетворювач встановлювався на вібростенд або прискорення а) на електродах 2, 3, 5, 6 з'являі піддавався впливу вібрації на частоті 100Гц з ється електричний заряд та електрична напруга. прискоренням 1g. Потім перетворювач за допомоНапруга з електрода 6 подається на вхід узгоджугою спеціального нагрівача нагрівався до темпеючого підсилювача 8. Підсилена напруга з підсиратури 50±3°С. Вимірювалася відносна похибка лювача 8 подається на електрод 5. Напруга з еледля перетворювача за схемою прототипу та за ктрода 2 подається на вхід узгоджуючого схемою перетворювача, що заявляється. Резульпідсилювача 9. Підсилена напруга з виходу підситати вимірів: лювача 9 подається на електрод 3, створюючи два прототип: =6,1%; ланцюги зворотного зв'язку [див. Пьезокерамичесперетворювач, що заявляється: =5,4%. Комп’ютерна верстка Л. Ціхановська Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric mechanical-electric transducer
Автори англійськоюSharapov Valeriy Mykhaylovych
Назва патенту російськоюПьезоэлектрический преобразователь механических величин в электрические
Автори російськоюШарапов Валерий Михайлович
МПК / Мітки
МПК: G01P 15/09, G01L 1/16
Мітки: механічних, п'єзоелектричний, величин, перетворювач
