П’єзоелектричний перетворювач механічних величин
Номер патенту: 19684
Опубліковано: 15.12.2006
Автори: Тичков Володимир Володимирович, Трембовецька Руслана Володимирівна, Підгорний Олег Віталійович, Шарапов Валерій Михайлович
Формула / Реферат
П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент у вигляді циліндра з електродами та узгоджуючий підсилювач, який відрізняється тим, що у перетворювач введено другий узгоджуючий підсилювач, а електроди на п'єзоелементі виконані у вигляді циліндра на внутрішній циліндричній поверхні, двох півциліндрів на зовнішній циліндричній поверхні, у вигляді кільця на одній торцевій поверхні п'єзоелемента та кільця на другій торцевій поверхні, причому вхід і вихід першого узгоджуючого підсилювача підключені до електродів у вигляді півциліндрів, вхід і вихід другого узгоджуючого підсилювача підключені до електродів у вигляді півкілець, а електроди у вигляді циліндра та кільця з'єднані між собою та підключені до загального проводу схеми.
Текст

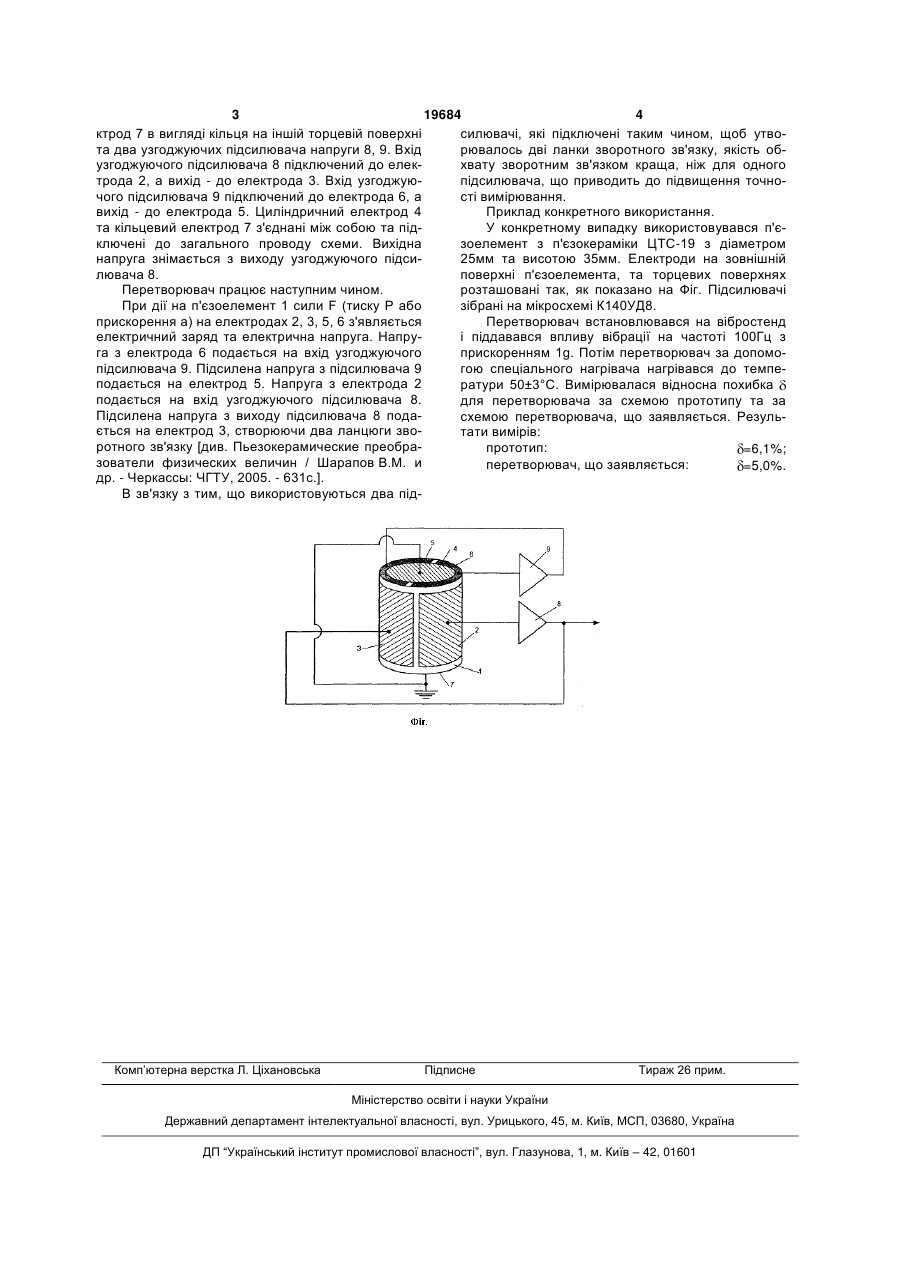

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент у вигляді циліндра з електродами та узгоджуючий підсилювач, який відрізняється тим, що у перетворювач вве 3 19684 4 ктрод 7 в вигляді кільця на іншій торцевій поверхні силювачі, які підключені таким чином, щоб утвота два узгоджуючих підсилювача напруги 8, 9. Вхід рювалось дві ланки зворотного зв'язку, якість обузгоджуючого підсилювача 8 підключений до елекхвату зворотним зв'язком краща, ніж для одного трода 2, а вихід - до електрода 3. Вхід узгоджуюпідсилювача, що приводить до підвищення точночого підсилювача 9 підключений до електрода 6, а сті вимірювання. вихід - до електрода 5. Циліндричний електрод 4 Приклад конкретного використання. та кільцевий електрод 7 з'єднані між собою та підУ конкретному випадку використовувався п'єключені до загального проводу схеми. Вихідна зоелемент з п'єзокераміки ЦТС-19 з діаметром напруга знімається з виходу узгоджуючого підси25мм та висотою 35мм. Електроди на зовнішній лювача 8. поверхні п'єзоелемента, та торцевих поверхнях Перетворювач працює наступним чином. розташовані так, як показано на Фіг. Підсилювачі При дії на п'єзоелемент 1 сили F (тиску Р або зібрані на мікросхемі К140УД8. прискорення а) на електродах 2, 3, 5, 6 з'являється Перетворювач встановлювався на вібростенд електричний заряд та електрична напруга. Напруі піддавався впливу вібрації на частоті 100Гц з га з електрода 6 подається на вхід узгоджуючого прискоренням 1g. Потім перетворювач за допомопідсилювача 9. Підсилена напруга з підсилювача 9 гою спеціального нагрівача нагрівався до темпеподається на електрод 5. Напруга з електрода 2 ратури 50±3°С. Вимірювалася відносна похибка подається на вхід узгоджуючого підсилювача 8. для перетворювача за схемою прототипу та за Підсилена напруга з виходу підсилювача 8 подасхемою перетворювача, що заявляється. Резульється на електрод 3, створюючи два ланцюги звотати вимірів: ротного зв'язку [див. Пьезокерамические преобрапрототип: =6,1%; зователи физических величин / Шарапов В.М. и перетворювач, що заявляється: =5,0%. др. - Черкассы: ЧГТУ, 2005. - 631с.]. В зв'язку з тим, що використовуються два під Комп’ютерна верстка Л. Ціхановська Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric mechanical-electric transducer
Автори англійськоюSharapov Valeriy Mykhaylovych
Назва патенту російськоюПьезоэлектрический преобразователь механических величин в электрические
Автори російськоюШарапов Валерий Михайлович
МПК / Мітки
МПК: G01P 15/09, G01L 1/16
Мітки: перетворювач, величин, п'єзоелектричний, механічних
