Спосіб віброізоляції молота

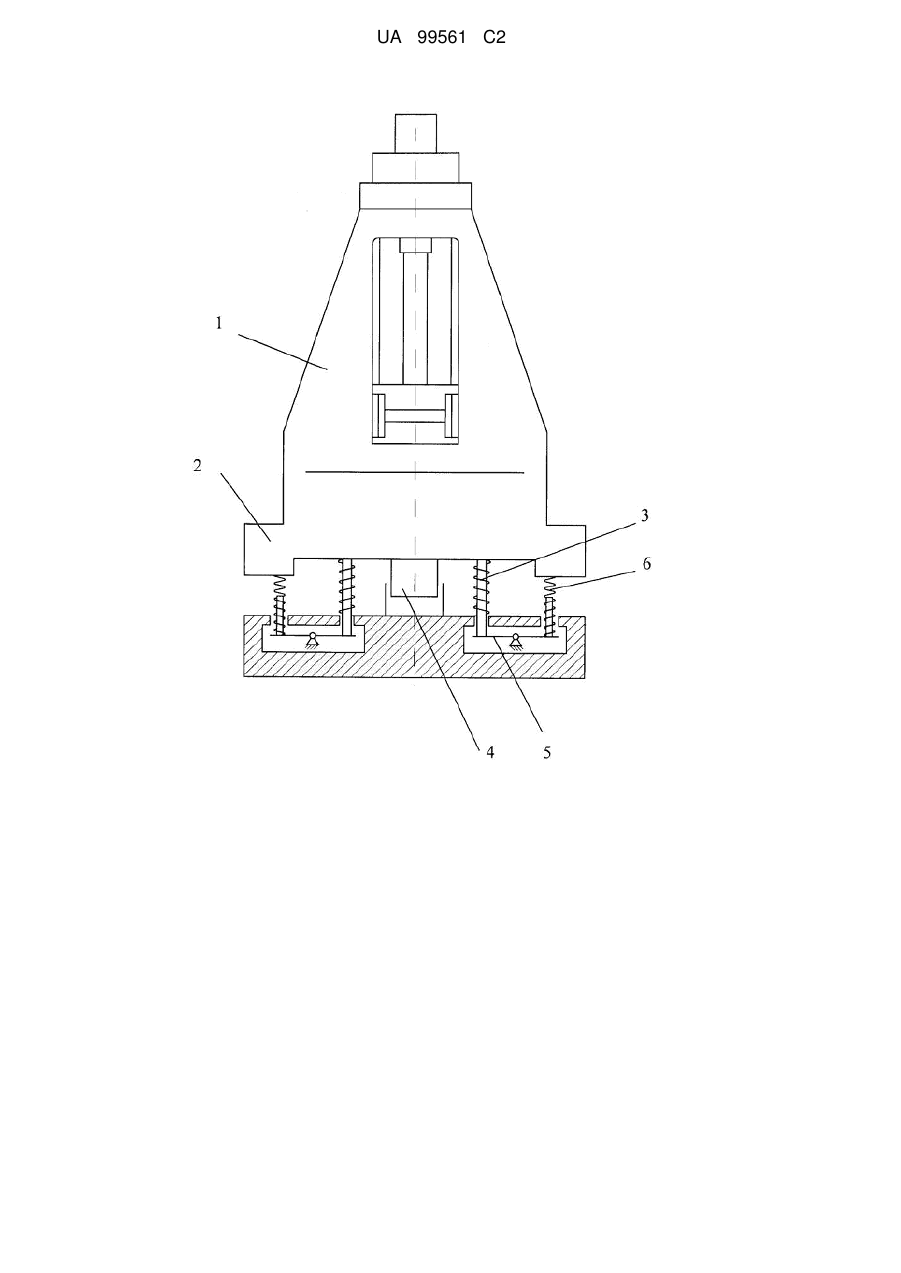

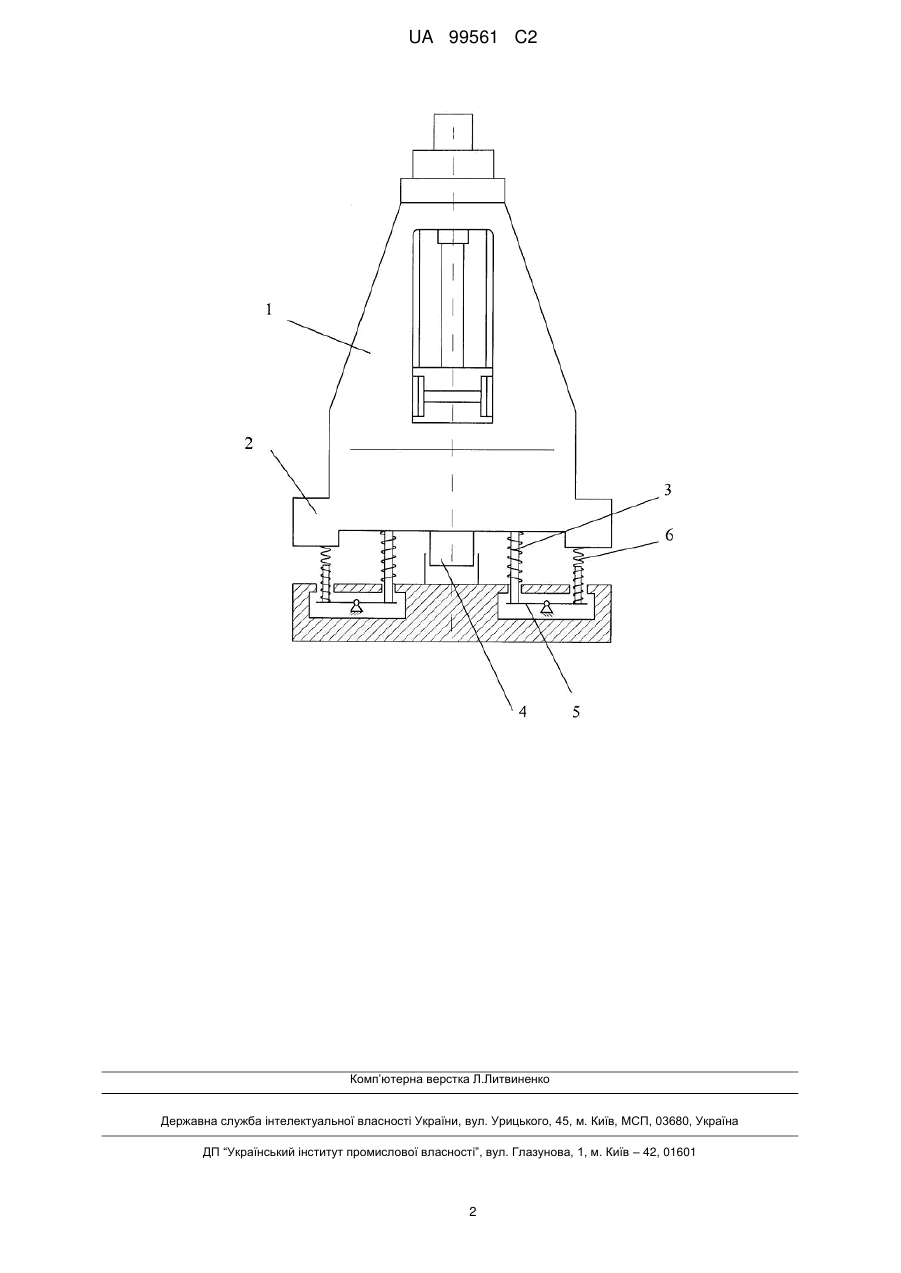

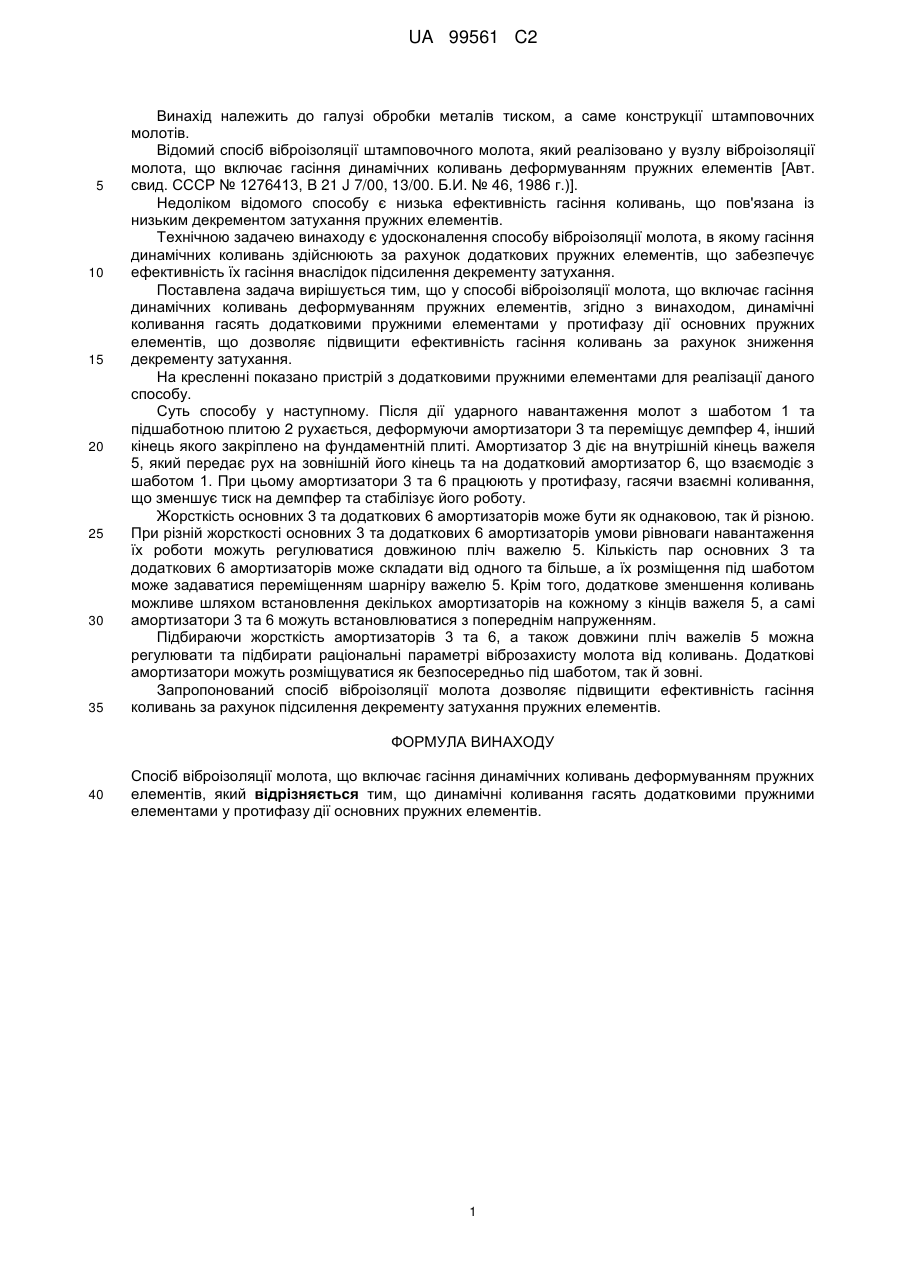

Реферат: Винахід належить до галузі обробки металів тиском, а саме до конструкцій штамповочних молотів. Спосіб віброізоляції молота включає гасіння динамічних коливань деформуванням пружних елементів. Динамічні коливання гасять додатковими пружними елементами у протифазу дії основних пружних елементів. Винахід дозволяє підвищити ефективність гасіння коливань за рахунок підсилення декременту затухання пружних елементів. UA 99561 C2 (12) UA 99561 C2 UA 99561 C2 5 10 15 20 25 30 35 Винахід належить до галузі обробки металів тиском, а саме конструкції штамповочних молотів. Відомий спосіб віброізоляції штамповочного молота, який реалізовано у вузлу віброізоляції молота, що включає гасіння динамічних коливань деформуванням пружних елементів [Авт. свид. СССР № 1276413, В 21 J 7/00, 13/00. Б.И. № 46, 1986 г.)]. Недоліком відомого способу є низька ефективність гасіння коливань, що пов'язана із низьким декрементом затухання пружних елементів. Технічною задачею винаходу є удосконалення способу віброізоляції молота, в якому гасіння динамічних коливань здійснюють за рахунок додаткових пружних елементів, що забезпечує ефективність їх гасіння внаслідок підсилення декременту затухання. Поставлена задача вирішується тим, що у способі віброізоляції молота, що включає гасіння динамічних коливань деформуванням пружних елементів, згідно з винаходом, динамічні коливання гасять додатковими пружними елементами у протифазу дії основних пружних елементів, що дозволяє підвищити ефективність гасіння коливань за рахунок зниження декременту затухання. На кресленні показано пристрій з додатковими пружними елементами для реалізації даного способу. Суть способу у наступному. Після дії ударного навантаження молот з шаботом 1 та підшаботною плитою 2 рухається, деформуючи амортизатори 3 та переміщує демпфер 4, інший кінець якого закріплено на фундаментній плиті. Амортизатор 3 діє на внутрішній кінець важеля 5, який передає рух на зовнішній його кінець та на додатковий амортизатор 6, що взаємодіє з шаботом 1. При цьому амортизатори 3 та 6 працюють у протифазу, гасячи взаємні коливання, що зменшує тиск на демпфер та стабілізує його роботу. Жорсткість основних 3 та додаткових 6 амортизаторів може бути як однаковою, так й різною. При різній жорсткості основних 3 та додаткових 6 амортизаторів умови рівноваги навантаження їх роботи можуть регулюватися довжиною пліч важелю 5. Кількість пар основних 3 та додаткових 6 амортизаторів може складати від одного та більше, а їх розміщення під шаботом може задаватися переміщенням шарніру важелю 5. Крім того, додаткове зменшення коливань можливе шляхом встановлення декількох амортизаторів на кожному з кінців важеля 5, а самі амортизатори 3 та 6 можуть встановлюватися з попереднім напруженням. Підбираючи жорсткість амортизаторів 3 та 6, а також довжини пліч важелів 5 можна регулювати та підбирати раціональні параметрі віброзахисту молота від коливань. Додаткові амортизатори можуть розміщуватися як безпосередньо під шаботом, так й зовні. Запропонований спосіб віброізоляції молота дозволяє підвищити ефективність гасіння коливань за рахунок підсилення декременту затухання пружних елементів. ФОРМУЛА ВИНАХОДУ 40 Спосіб віброізоляції молота, що включає гасіння динамічних коливань деформуванням пружних елементів, який відрізняється тим, що динамічні коливання гасять додатковими пружними елементами у протифазу дії основних пружних елементів. 1 UA 99561 C2 Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
