П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент у вигляді циліндра з електродами та узгоджуючий підсилювач, який відрізняється тим, що у перетворювач введено другий узгоджуючий підсилювач, а електроди на п'єзоелементі виконані у вигляді циліндра на внутрішній циліндричній поверхні, двох півциліндрів на зовнішній циліндричній поверхні, у вигляді кілець на торцевих поверхнях п'єзоелемента, причому вхід і вихід першого узгоджуючого підсилювача підключені до електродів у вигляді півциліндрів, вхід і вихід другого узгоджуючого підсилювача підключені до електродів у вигляді кілець, а електрод у вигляді циліндра, який розташований на внутрішній циліндричній поверхні п'єзоелемента, підключений до загального проводу схеми.

Текст

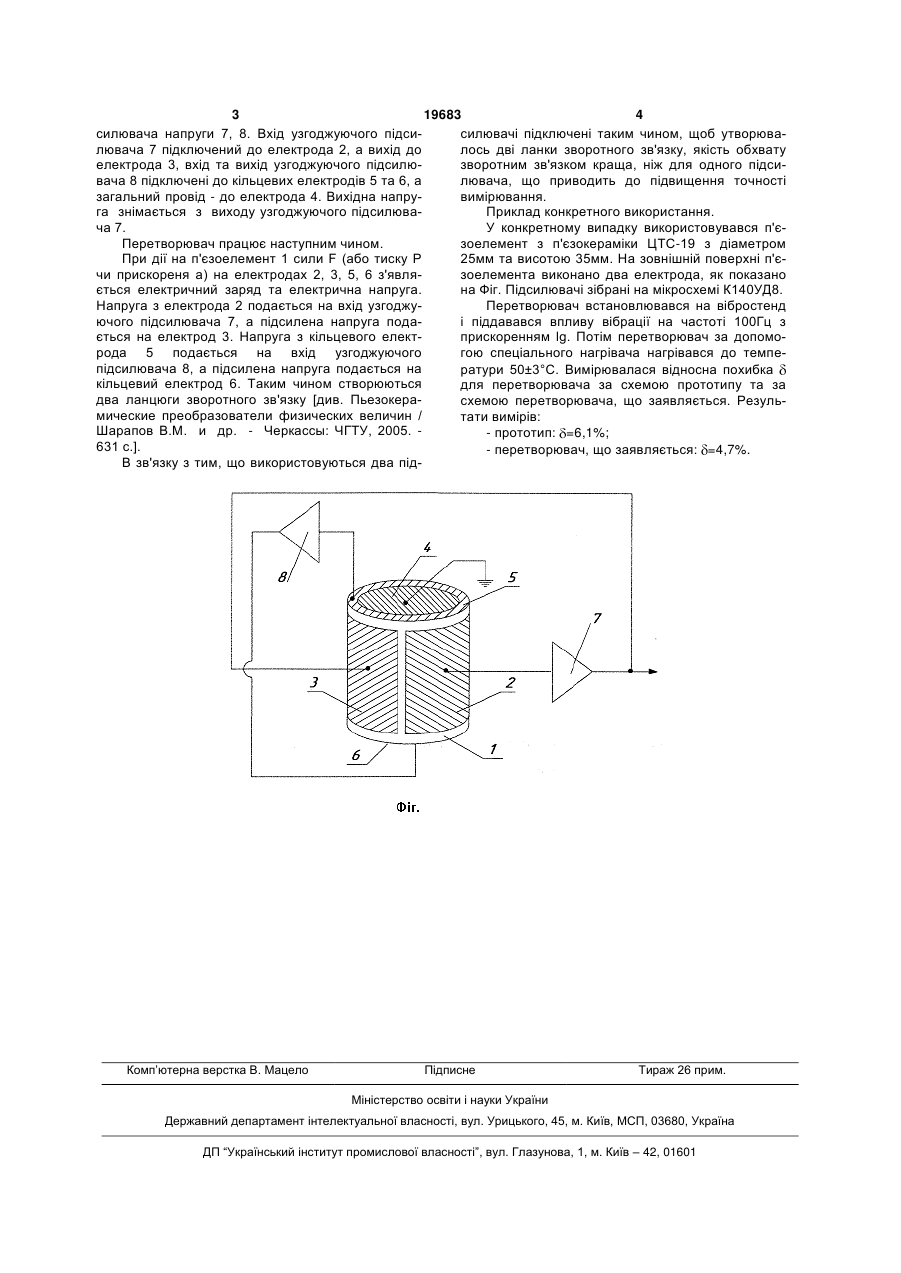

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент у вигляді циліндра з електродами та узгоджуючий підсилювач, який відрізняється тим, що у перетворювач вве 3 19683 4 силювача напруги 7, 8. Вхід узгоджуючого підсисилювачі підключені таким чином, щоб утворювалювача 7 підключений до електрода 2, а вихід до лось дві ланки зворотного зв'язку, якість обхвату електрода 3, вхід та вихід узгоджуючого підсилюзворотним зв'язком краща, ніж для одного підсивача 8 підключені до кільцевих електродів 5 та 6, а лювача, що приводить до підвищення точності загальний провід - до електрода 4. Вихідна напрувимірювання. га знімається з виходу узгоджуючого підсилюваПриклад конкретного використання. ча 7. У конкретному випадку використовувався п'єПеретворювач працює наступним чином. зоелемент з п'єзокераміки ЦТС-19 з діаметром При дії на п'єзоелемент 1 сили F (або тиску Р 25мм та висотою 35мм. На зовнішній поверхні п'єчи прискореня а) на електродах 2, 3, 5, 6 з'являзоелемента виконано два електрода, як показано ється електричний заряд та електрична напруга. на Фіг. Підсилювачі зібрані на мікросхемі К140УД8. Напруга з електрода 2 подається на вхід узгоджуПеретворювач встановлювався на вібростенд ючого підсилювача 7, а підсилена напруга подаі піддавався впливу вібрації на частоті 100Гц з ється на електрод 3. Напруга з кільцевого електприскоренням lg. Потім перетворювач за допоморода 5 подається на вхід узгоджуючого гою спеціального нагрівача нагрівався до темпепідсилювача 8, а підсилена напруга подається на ратури 50±3°С. Вимірювалася відносна похибка кільцевий електрод 6. Таким чином створюються для перетворювача за схемою прототипу та за два ланцюги зворотного зв'язку [див. Пьезокерасхемою перетворювача, що заявляється. Резульмические преобразователи физических величин / тати вимірів: Шарапов В.М. и др. - Черкассы: ЧГТУ, 2005. - прототип: =6,1%; 631 с.]. - перетворювач, що заявляється: =4,7%. В зв'язку з тим, що використовуються два під Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
