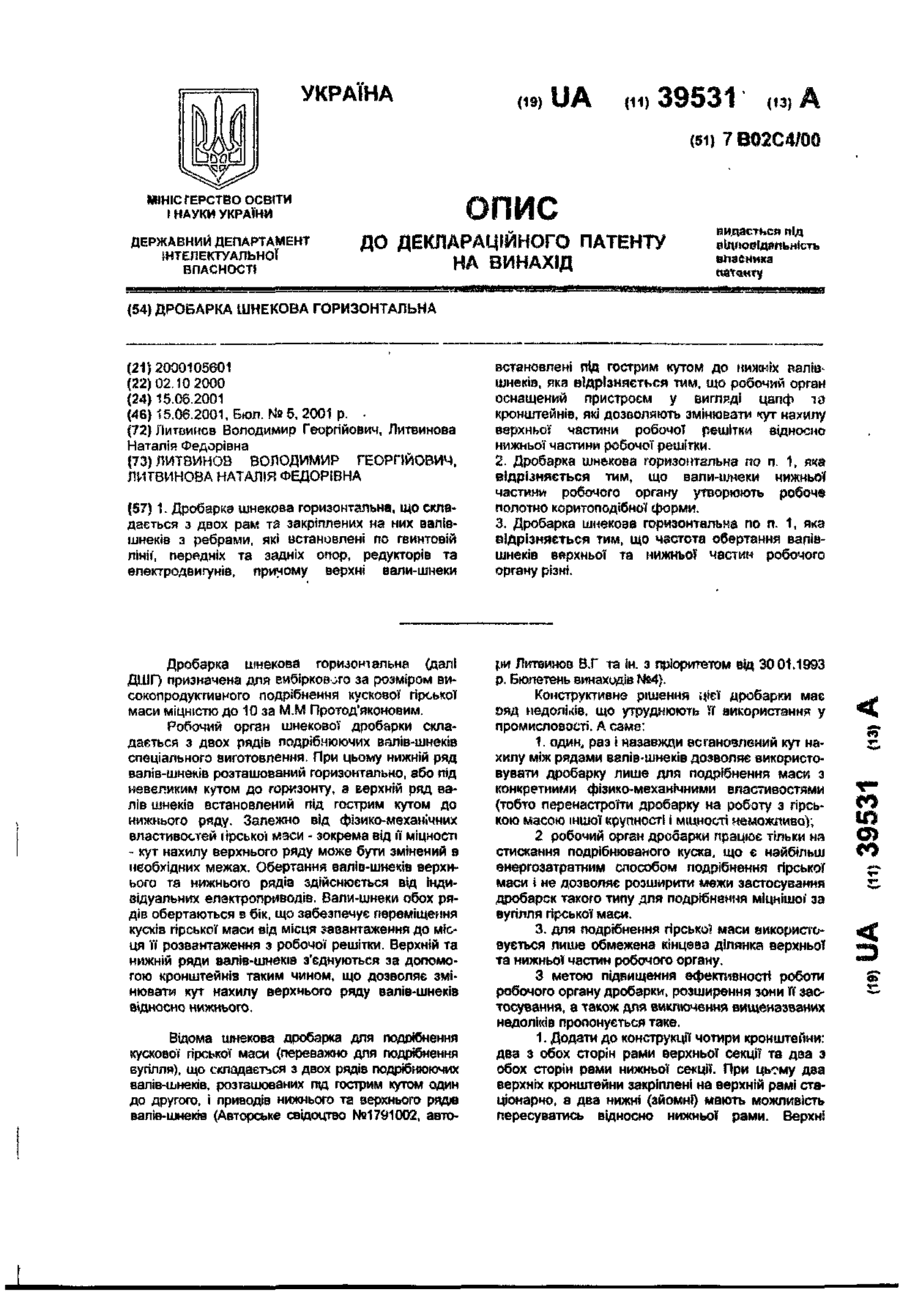

Дробарка шнекова горизонтальна

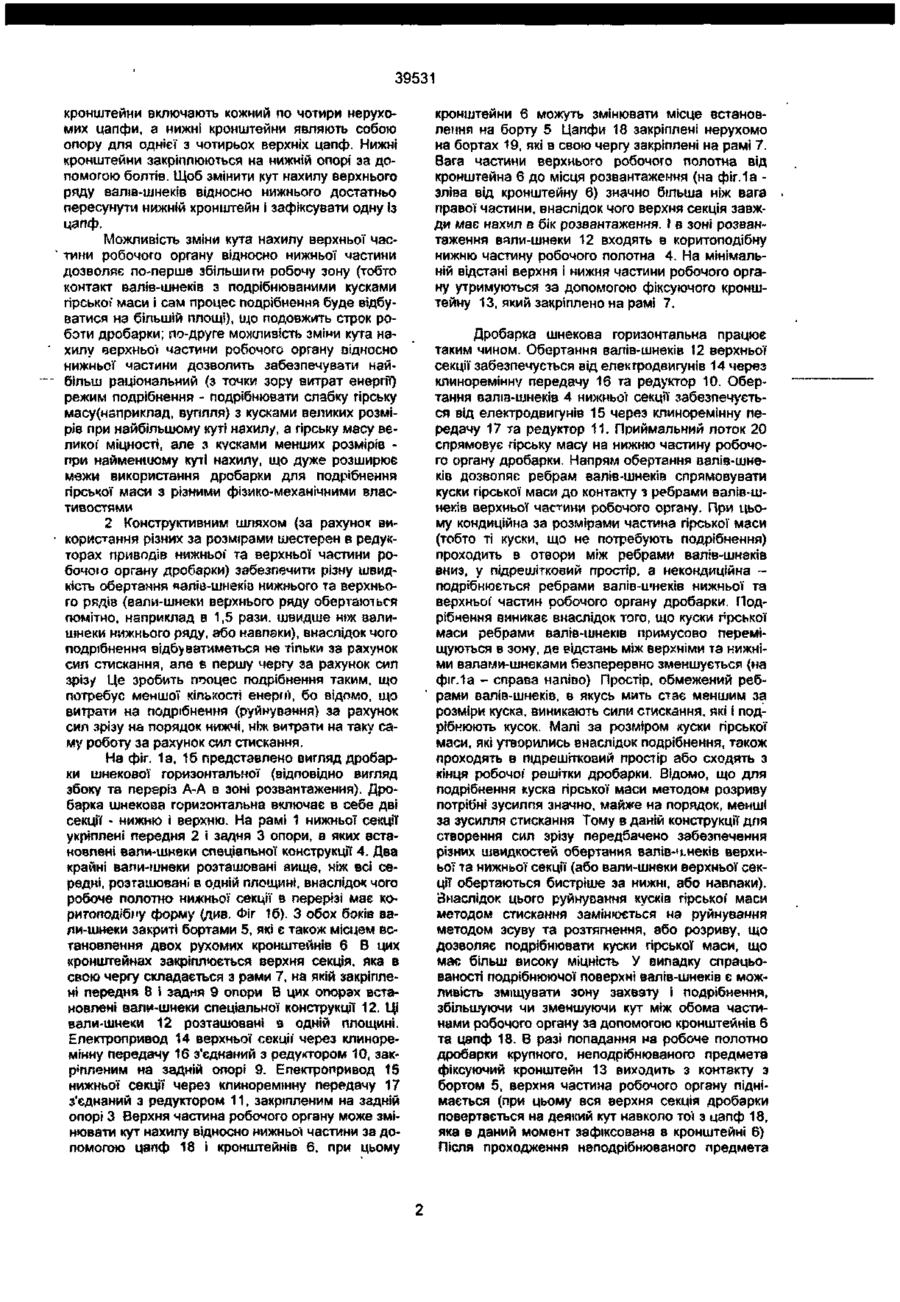

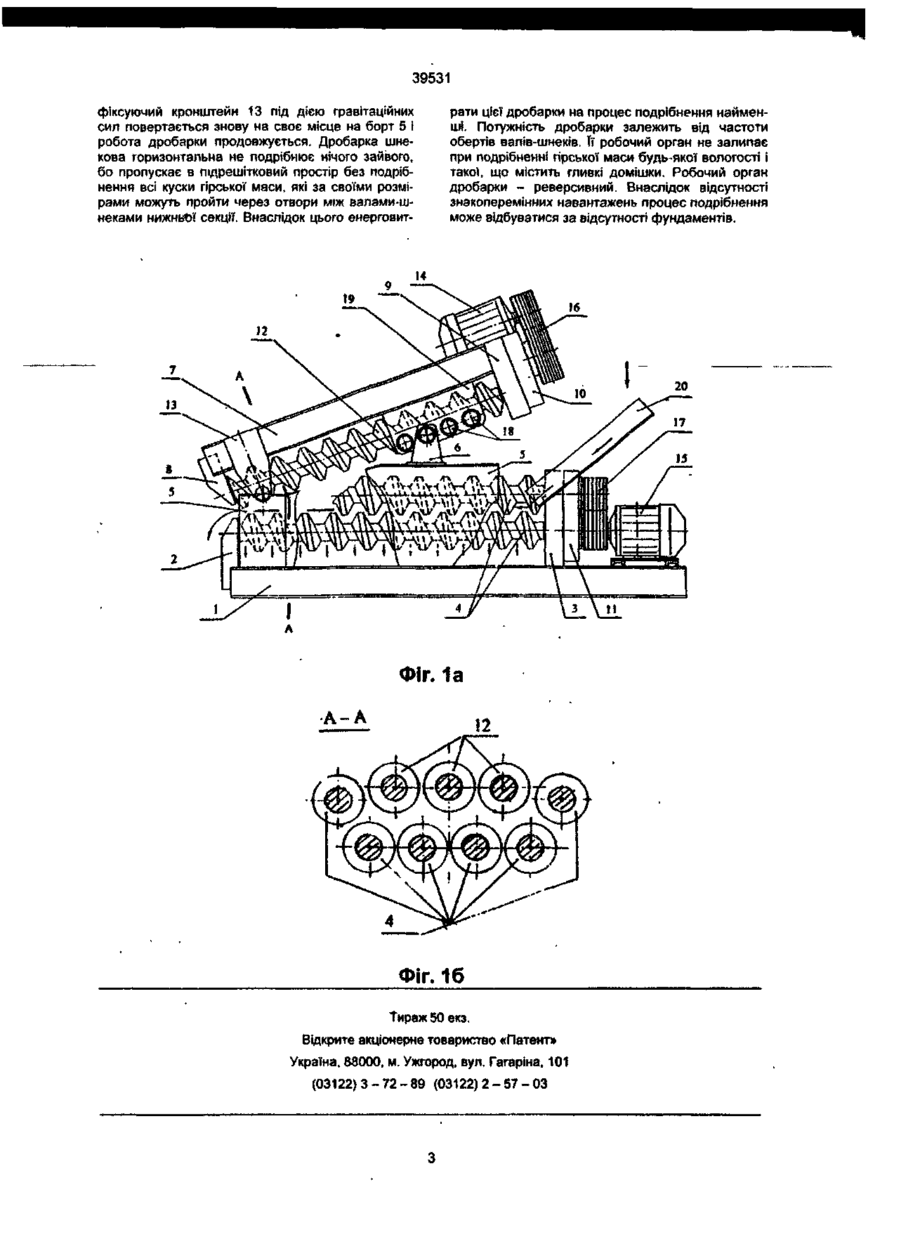

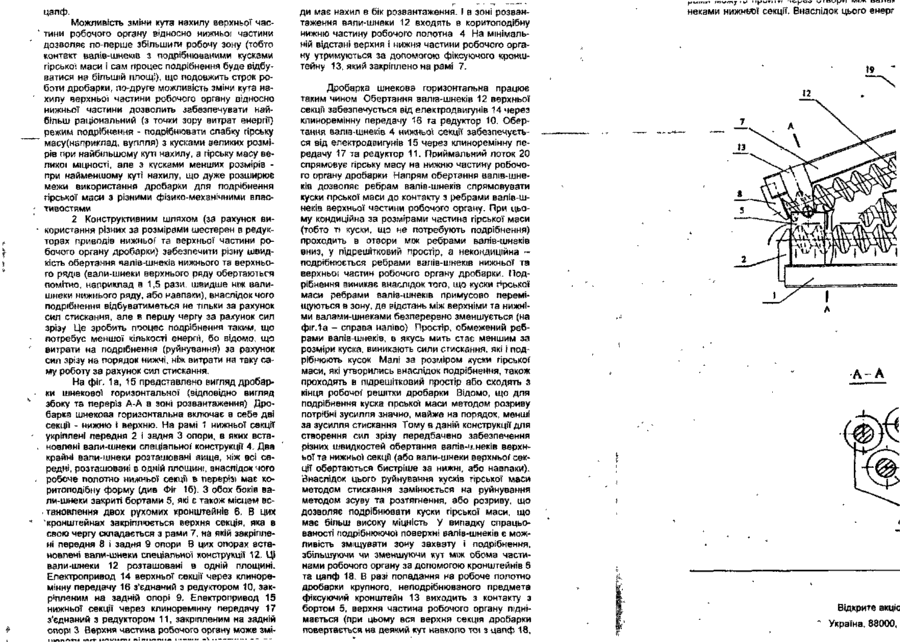

1. Дробарка шнекова горизонтальна, що складається з двох рам та закріплених на них валівшнеків з ребрами, які встановлені по гвинтовій лінії', передніх та задніх опор, редукторів та електродвигунів, причому верхні вали-шнеки Дробарка шнекова горизонтальна (далі ДШГ) призначена для вибіркового за розміром високопродуктивного подрібнення кускової гірської маси міцністю до 10 за М.М Протод'яконовим. Робочий орган шнекової дробарки складається з двох рядів подрібнюючих валів-шнеків спеціального виготовлення. При цьому нижній ряд валів-шнеків розташований горизонтально, або під невеликим кутом до горизонту, а верхній ряд валів шнеків встановлений під гострим кутом до нижнього ряду. Залежно від фізико-механічних властивостей гірської маси - зокрема від її міцності - кут нахилу верхнього ряду може бути змінений в необхідних межах. Обертання валів-шнєків верхнього та нижнього рядів здійснюється від індивідуальних електроприводів. Вали-шнеки обох рядів обертаються в бік, що забезпечує переміщення кусків гірської маси від місця завантаження до місця її розвантаження з робочої решітки. Верхній та нижній ряди валів-шнеків з'єднуються за допомогою кронштейнів таким чином, що дозволяє змінювати кут нахилу верхнього ряду валів-шнекіз відносно нижнього. Відома шнекова дробарка для подрібнення кускової гірської маси (переважно для подрібнення вугілля), що складається з двох рядів подрібнюючих валів-шнеків, розташованих під гострим кутом один до другого, і приводів нижнього та верхнього рядів валів-шнеків (Авторське свідоцтво №1791002, авто встановлені під гострим кутом до нижніх валівшнекіз, яка відрізняється тим, що робочий орган оснащений пристроєм у вигляді цапф та кронштейнів, які дозволяють змінювати кут нахилу верхньої частини робочої решітки відносно нижньої частини робочої решітки. 2. Дробарка шнекова горизонтальна по п, 1, яка відрізняється тим, що вали-шнеки нижньої частини робочого органу утворюють робоче полотно коритоподібної форми. 3. Дробарка шнекова горизонтальна по п. 1, яка відрізняється тим, що частота обертання валів» шнеків верхньої та нижньої частин робочого органу різні. ри Литвинов 8.Г та ін. з пріоритетом від 30011993 р. Бюлетень винаходів №4). Конструктивне рішення цієї дробарки має ряд недоліків, що утруднюють її використання у промисловості. А саме: 1. один., раз і назавжди встановлений кут нахилу між рядами валів-шнеків дозволяє використовувати дробарку лише для подрібнення маси з конкретними фізико-механічними властивостями (тобто перенастроїти дробарку на роботу з гірською масою ІНШОЇ крупності і МІЦНОСТІ неможливо); 2 робочий орган дробарки працює тільки на стискання подрібнюваного куска» що є найбільш енергозатратним способом подрібнення гірської маси і не дозволяє розширити межи застосування дробарок такого типу для подрібнення міцнішої за вугілля гірської маси. 3. для подрібнення гірської маси використовується лише обмежена кінцева ділянка верхньої та нижньої частин робочого органу. 3 метою підвищення ефективності роботи робочого органу дробарки, розширення зониїїзастосування, а також для виключення вищеназваних недоліків пропонується таке. 1. Додати до конструкції чотири кронштейни: два з обох сторін рами верхньої секції та два з обох сторін рами нижньої секції. При цьому два верхніх кронштейни закріплені на верхній рамі стаціонарно, а два нижні (зйомні) мають можливість пересуватись відносно нижньої рами. Верхні •МИ! 39531 кронштейни включають кожний по чотири нерухомих цапфи, а нижні кронштейни являють собою опору для однієї з чотирьох верхніх цапф. Нижні кронштейни закріплюються на нижній опорі за допомогою болтів. Щоб змінити кут нахилу верхнього ряду валів-шнеків відносно нижнього достатньо пересунути нижній кронштейн і зафіксувати одну із цапф. Можливість зміни кута нахилу верхньої частини робочого органу відносно нижньої частини дозволяє по-перше збільшити робочу зону (тобто контакт валів-шнеків з подрібнюваними кусками гірсько*' маси і сам процес подрібнення буде відбуватися на більшій площі), що подовжить строк роботи дробарки; по-друге можливість зміни кута нахилу верхньої частини робочого органу відносно нижньої частини дозволить забезпечувати найбільш раціональний (з точки зору витрат енергії) режим подрібнення - подрібнювати слабку гірську масу(наприклад, вугілля) з кусками великих розмірів при найбільшому куті нахилу, а гірську масу великої' міцності, але з кусками менших розмірів при найменшому куті нахилу, що дуже розширює межи використання дробарки для подрібнення гірської маси з різними фізико-механічними властивостями 2 Конструктивним шляхом (за рахунок використання різних за розмірами шестерен в редукторах приводів нижньої" та верхньої частини робочого органу дробарки) забезпечити різну швидкість обертання чаяіа-шнеків нижнього та верхнього рядів (еали-шнеки верхнього ряду обертаються помітно, наприклад в 1,5 рази, швидше ніж валишнеки нижнього ряду, або навпаки), внаслідок чого подрібнення відбуватиметься не тільки за рахунок сил стискання, але в першу чергу за рахунок сил зріз/ Це зробить процес подрібнення таким, що потребує меншої кількості енергії, бо відомо, що витрати на подрібнення (руйнування) за рахунок сил зрізу на порядок нижчі, ніж витрати нв таку саму роботу за рахунок сил стискання. На фіг. 1а, 16 представлено вигляд дробарки шнекової горизонтальної (відповідно вигляд збоку та переріз А-А в зоні розвантаження). Дробарка шнекова горизонтальна включає в себе дві секції - нижню і верхню. На рамі 1 нижньої секції укріплені передня 2 \ задня 3 опори, в яких встановлені вали-шнеки спеціальної конструкції 4. Два крайні вали-шнеки розташовані аище, ніж всі середні, розташовані в одній площині, внаслідок чого робоче полотно нижньої секції в перерізі має коритоподібну форму (див. Фіг 16). З обох боків вали-шнеки закриті бортами 5, які є також місцем встановлення двох рухомих кронштейнів 6 В цих кронштейнах закріплюється верхня секція, яка в свою чергу складається з рами 7, на якій закріплені передня 8 і задня 9 опори 8 цих опорах встановлені вали-шнеки спеціальної конструкції 12. Ці вали-шнеки 12 розташовані в одній площині. Електропривод 14 верхньої секції через клиноремінну передачу 16 з'єднаний з редуктором 10, закр'пленим на задній опорі 9. Електропривод 15 нижньої секції через клиноремінну передачу 17 з'єднаний з редуктором 11, закріпленим на задній опорі 3 Верхня частина робочого органу може змінювати кут нахилу відносно нижньої частини за допомогою цапф 18 і кронштейнів 6, при цьому кронштейни 6 можуть змінювати місце встановлення на борту 5 Цапфи 18 закріплені нерухомо на бортах 19, які в свою чергу закріплені на рамі 7. Вага частини верхнього робочого полотна від кронштейна б до місця розвантаження (на фіг. 1а зліва від кронштейну 6) значно більша ніж вага правої частини, внаслідок чого верхня секція завжди має нахил в бік розвантаження. І в зоні розвантаження вяли-шнеки 12 входять в коритоподібну нижню частину робочого полотна 4. На мінімальній відстані верхня і нижня частини робочого органу утримуються за допомогою фіксуючого кронштейну 13, який закріплено на рамі 7. Дробарка шнекова горизонтальна працює таким чином. Обертання валів-шнеків 12 верхньої секції забезпечується від електродвигунів 14 через клиноремінну передачу 16 та редуктор 10. Обертання валіз-шнеків 4 нижньої секції забезпечується від електродвигунів 15 через клиноремінну передачу 17 та редуктор 11. Приймальний лоток 20 спрямовує гірську масу на нижню частину робочого органу дробарки. Напрям обертання валів-шнеків дозволяє ребрам валів-шнеків спрямовувати куски гірської маси до контакту з ребрами валів-шнеків верхньої частини робочого органу. При цьому кондиційна за розмірами частина гірської маси (тобто ті куски, що не потребують подрібнення) проходить в отвори між ребрами валів-шнеків вниз, у підрешітковий простір, а некондиційна подрібнюється ребрами валів-шнеків нижньої та верхньої' частин робочого органу дробарки. Подрібнення виникає внаслідок того, що куски гірської маси ребрами валів-шнеків примусово переміщуються в зону, де відстань між верхніми та нижніми валами-шнеками безперервно зменшується (на фіг. 1а - справа наліво) Простір, обмежений ребрами валів-шнеків, в якусь мить стає меншим за розміри куска, виникають сили стискання, які і подрібнюють кусок. Малі за розміром куски гірської маси, які утворились внаслідок подрібнення, також проходять в підрешітковий простір або сходять з кінця робочої решітки дробарки. Відомо, що для подрібнення куска гірської маси методом розриву потрібні зусилпя значно, майже на порядок, менші за зусилля стискання Тому в даній конструкції для створення сил зрізу передбачено забезпечення різних швидкостей обертання валів-* і.неків верхньої та нижньої секції (або вали-шнеки верхньої секції обертаються бистріше за нижні, або навпаки). Внаслідок цього руйнування кусків гірської' маси методом стискання замінюється на руйнування методом зсуву та розтягнення, або розриву, що дозволяє подрібнювати куски гірської маси, що має більшвисоку міцність У випадку спрацьованості подрібнюючої поверхні валів-шнеків є можливість зміщувати зону захвату і подрібнення, збільшуючи чи зменшуючи кут між обома частинами робочого органу за допомогою кронштейнів 6 та цапф 18. В разі попадання на робоче полотно дробарки крупного, неподрібнюваного предмета фіксуючий кронштейн 13 виходить з контакту з бортом 5, верхня частина робочого органу піднімається (при цьому вся верхня секція дробарки повертається на деякий кут навколо тої з цапф 18, яка в даний момент зафіксована в кронштейні 6) Після проходження неподрібнюваного предмета 39531 фіксуючий кронштейн 13 під дією гравітаційних сил повертається знову на своє місце на борт 5 і робота дробарки продовжується. Дробарка шнекова горизонтальна не подрібнює нічого зайвого, бо пропускає в підрешітковий простір без подрібнення всі куски гірської маси, які за своїми розмірами можуть пройти через отвори між валами-шнеками нижннвї секції. Внаслідок цього енергоаит рати цієї дробарки на процес подрібнення найменші. Потужність дробарки залежить від частоти обертів валів-шнеків. її робочий орган не залипає при подрібненні гірської маси будь-якої вологості і такої, що містить гливкі домішки. Робочий орган дробарки - реверсивний. Внаслідок відсутності знакоперемінних навантажень процес подрібнення може відбуватися за відсутності фундаментів. 26 Фіг. 1а A-A ФІГ. 16 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
