Міні-лінія для виробництва євроруберойду

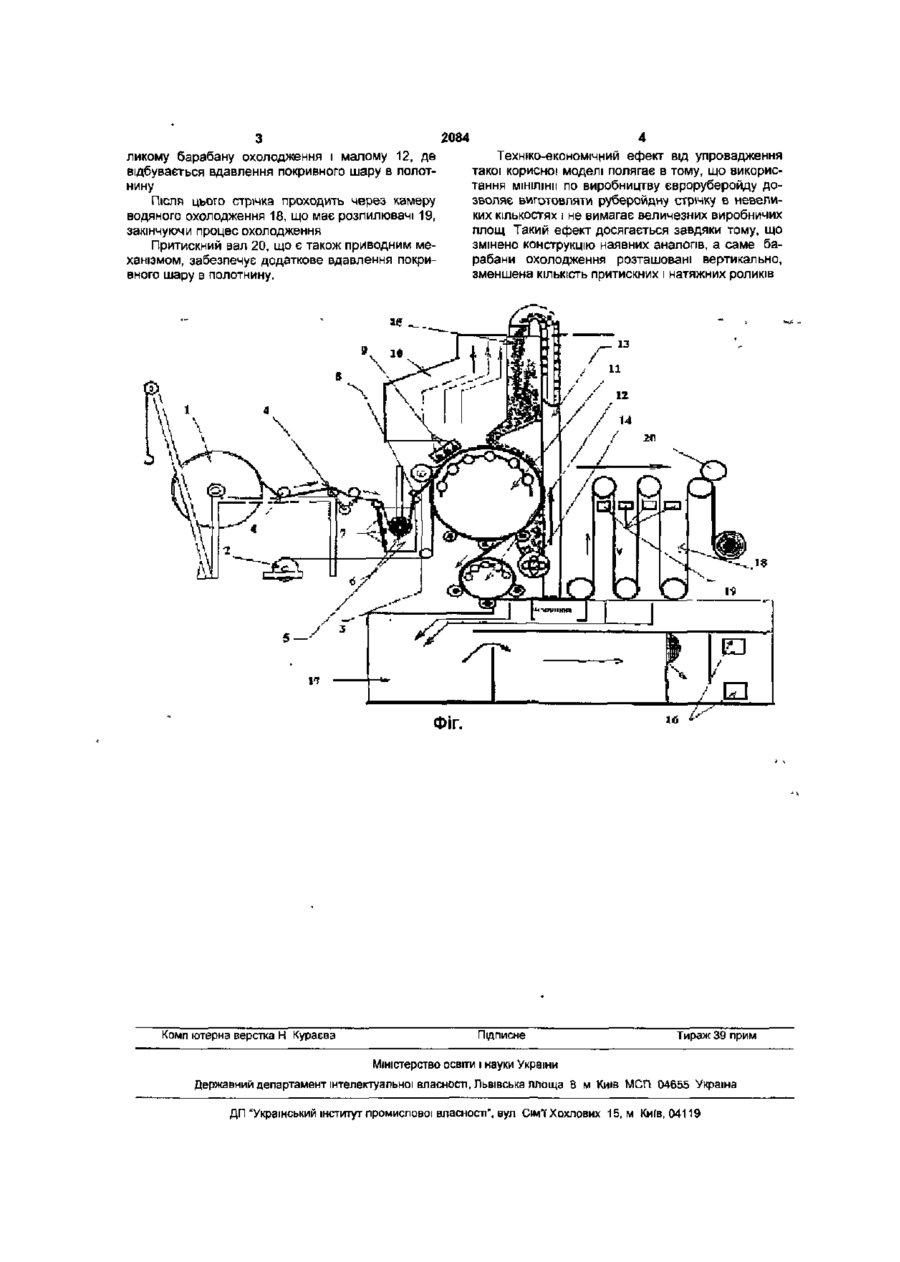

МІНІ-ЛІНІЯ для виробництва євроруберойду, що містить розмотувальні пристрої основи, основної і Корисна модель відноситься до виробництва м'яких покрівельних матеріалів Відома ЛІНІЯ для виробництва євроруберойду, що містить послідовно розташовані по ходу руху полотнини 8 барабанів охолодження (http://aguaizol-.chat ги) Недоліком установки є розмір лінії, тому що вона розрахована на промислове виробництво, і дозволяє випускати за одну робочу зміну більш Ютис. кв метрів євроруберойду. Найбільш близької до корисної моделі, що патентується, по розмірах і продуктивності є ЛІНІЯ ПО виробництву євроруберойду, що містить стіл формування рулону, стіл розмотування основи, просочувальну і покривну ванни, шухляда-трясун, підтримуючи вали (http://suslovm.narod.ru/index2.html). Перевага цієї лінії в порівнянні з першим аналогом у тім, що Гі розмір значно менше Недолік її полягає в тому, що мінеральне посипання наноситься за допомогою шухляди-трясуна. Крім того, відсутня система водяного охолодження Метою корисної моделі є зменшення її розмірів для виробництва євроруберойду в невеликих КІЛЬКОСТЯХ. Ціль досягається тим, що барабани охолодження в МІНІЛІНІІ розташовані вертикально, а не горизонтально. На кресленні зображена принципова схема міНІЛ1НІІ МІНІЛІНІЯ для виробництва євроруберойду складається з розмотувальних пристроїв, основи 1, основної 2 і кромочної 3 плівки з підтримуючими і натяжними роликами 4, покривної ванни 5, у якій знаходяться заглибний перфорований вал 6 і заглибні електротени 7; шабери (ракель) 8; електротенів відкритих 9 з розміщеним над ним витяжним кромкової плівки з підтримуючими і натяжними роликами, покривну ванну, великий і малий барабани охолодження, бункер з посипанням, насосну станцію, розташовану ВІДПОВІДНО В ЄМНОСТІ ДЛЯ ВІДСТОЮ води, яка відрізняється тим, що барабани охолодження розташовані вертикально зондом гару 10; великого 11 і малого 12 барабанів охолодження; стовбура подачі мінерального посипання 13, що містить у собі лопатевий конвеєр; шнека 14; бункера з посипанням 15; насосної станції 16, розташованої ВІДПОВІДНО В ЄМНОСТІ ДЛЯ ВІДСТОЮ води 17; камери водяного охолодження 18, що має розпилювачі 19, притискного валу 20 що відрізняється тим, що з метою зменшення розмірів лінії (компактності) змінена й конструкція за рахунок вертикального розташування барабанів охолодження і зменшення КІЛЬКОСТІ притискних і натяжних роликів ЛІНІЯ працює таким чином. Виготовлення руберойдної стрічки починається з заправлення лінії рулонами основи Основа 1 за допомогою електродвигуна (не зазначений) протягається через покривну ванну 5, що має заглибний перфорований вал 6 і заглибні електротени 7, де покривається модифікованим бітумом. Під час роботи лінії покривна маса захоплюється полоти и ною-основою з ванни й очищується зверху і знизу шабером 8 Далі покрита бітумом основа рухається на великий барабан охолодження 11 і укладається на попередньо подану основну плівку 2 Поверх основи, покритої модифікованим бітумом наноситься кромочна плівка 3, і всі три шари піддаються термообробці за допомогою відкритих електротенів 9. По стовбуру подачі мінерального посипання 13 по лопатевому конвеєру в бункер подається посипання, що зверху за допомогою шиберного дозатора (не зазначений) формує покривний шар Залишки мінерального посипання надходять у шнек 14, а ВІДТІЛЯ конвеєром подаються в бункер з посипанням. Потім руберойдна стрічка протягається по ве 00 о CM 2084 ликому барабану охолодження і малому 12, де відбувається вдавлення покривного шару в полотнину Після цього стрічка проходить через камеру водяного охолодження 18, що має розпилювачі 19, закінчуючи процес охолодження Притискний вал 20, що є також приводним механізмом, забезпечує додаткове вдавлення покривного шару в полотнину. 4 Техніко-економічний ефект від упровадження такої корисної моделі полягає в тому, що використання МІНІЛІНІЇ по виробництву євроруберойду дозволяє виготовляти руберойдну стрічку в невеликих кількостях і не вимагає величезних виробничих площ Такий ефект досягається завдяки тому, що змінено конструкцію наявних аналогів, а саме барабани охолодження розташовані вертикально, зменшена КІЛЬКІСТЬ притискних і натяжних роликів ФІГ. Комп ютерна верстка Н Кураєва Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа 8 м Київ МСП 04655 Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових 15, м Ки(в, 04119
