Комбайн із захисною загородою

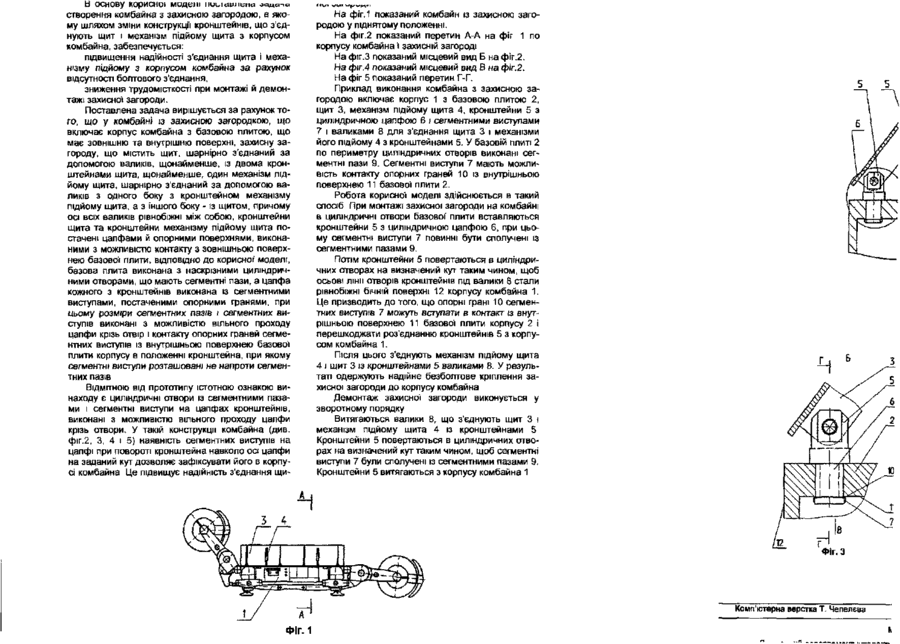

Комбайн із захисною загородою, що містить корпус комбайна з базовою плитою, що має зовнішню та внутрішню поверхні, захисну загороду, що містить щит, шарнірно з'єднаний за допомогою валиків щонайменше із двома кронштейнами щита, щонайменше один механізм підйому щита, шарнірно з'єднаний за допомогою валиків з одного боку з кронштейном механізму підйому щита, а з іншого боку - із щитом, причому осі всіх валиків паралельні між собою, кронштейни щита і кронштейни механізму підйому щита оснащені цапфами й опорними поверхнями, виконаними з можливістю контакту з зовнішньою поверхнею базової плити, який відрізняється тим, що базова плита виконана з наскрізними циліндричними отворами, що мають сегментні пази, а цапфа кожного з кронштейнів виконана із сегментними виступами, оснащеними опорними гранями, при цьому розміри сегментних пазів і сегментних виступів виконані з можливістю вільного проходу цапфи крізь отвір і контакту опорних граней сегментних виступів з внутрішньою поверхнею базової плити корпусу в положенні кронштейна, при якому сегментні виступи розташовані не напроти сегментних пазів Корисна модель належить до гірничої справи, а саме до виймання вугілля з очисних вибоїв при підземному видобутку корисних копалин Відомий комбайн очисний вузькозахоплювальний 1КШЭ, що включає корпус комбайна, щити верхні, щити нижні, стояки (механізми підйому щитів), опори (кронштейни) щитів і механізмів підйому, осі (валики), болти (Комбайн очисний вузькозахоплювальний 1КШЭ Посібник з експлуатації 1КШЭ00 00 000 РЭ - ВАТ «Горлівський машинобудівний завод» м Горлівка, 2001) До недоліків конструкції комбайна слід віднести ручний привод механізмів підйому щитів, супроводжуваний важкою фізичною працею, неможливість регулювання кута нахилу щитів, а також кріплення опор щитів до корпусу комбайна за допомогою болтового з'єднання, що є трудомістким і ненадійним способом через можливе самовідгвинчування болтів з одного боку, а з іншого боку підданого «закисанню» нарізного з'єднання* що ство лювальний КСВ-460Н, прийнятий за прототип (проспект «Вузькозахоплювальний низький очисний комбайн КСВ-460Н»,-АТ «Забжанський механічний завод», 2002р (www.zzm com pi)) Комбайн включає корпус комбайна з базовою плитою, що має зовнішню та внутрішню поверхні, захисну загороду, що містить щит, шарнірно з'єднаний за допомогою валиків із кронштейнами щита, механізми підйому щита, шарнірно з'єднані за допомогою валиків з одного боку з кронштейном механізму підйому щита, а з іншого боку - із щитом, при цьому осі усіх валиків рівнобіжні між собою, э кронштейни щита та кронштейни механізму підйому щита постачені цапфами, встановлені опорними поверхнями на базовій плиті й прикріплені до неї болтами Недоліком прототипу також є кріплення кронштейнів щитів до корпусу комбайна за допомогою болтових з'єднань, що обумовлюють велику трудомісткість монтажно-складальних робіт і низьку О> О CM b ОСНОВУ КОрИСНОЇ МОДЕЛІ MUbldUJicna о о д а і а створення комбайна з захисною загородою, в якому шляхом зміни конструкції кронштейнів, що з'єднують щит і механізм підйому щита з корпусом комбайна, забезпечується: підвищення надійності з'єднання щита і механізму підйому з корпусом комбайна за рахунок відсутності болтового з'єднання, зниження трудомісткості при монтажі й демонтажі захисної загороди. Поставлена задача вирішується за рахунок того, що у комбайні із захисною загородкою, що включає корпус комбайна з базовою плитою, що має зовнішню та внутрішню поверхні, захисну загороду, що містить щит, шарнірно з'єднаний за допомогою валиків, щонайменше, із двома кронштейнами щита, щонайменше, один механізм підйому щита, шарнірно з'єднаний за допомогою валиків з одного боку з кронштейном механізму підйому щита, а з іншого боку - із щитом, причому осі всіх валиків рівнобіжні між собою, кронштейни щита та кронштейни механізму підйому щита постачені цапфами й опорними поверхнями, виконаними з можливістю контакту з зовнішньою поверхнею базової плити, ВІДПОВІДНО ДО корисної' моделі, базова плита виконана з наскрізними циліндричними отворами, що мають сегментні пази, а цапфа кожного з кронштейнів виконана із сегментними виступами, постаченими опорними гранями, при цьому розміри сегментних пазів і сегментних виступів виконані з можливістю вільного проходу цапфи крізь отвір і контакту опорних граней сегментних виступів із внутрішньою поверхнею базової плити корпусу в положенні кронштейна, при якому сегментні виступи розташовані не напроти сегментних пазів ВІДМІТНОЮВІД прототипу істотною ознакою винаходу є циліндричні отвори із сегментними пазами і сегментні виступи на цапфах кронштейнів, виконані з можливістю вільного проходу цапфи крізь отвори. У такій конструкції комбайна (див, фіг.2, 3, 4 і 5) наявність сегментних виступів на цапфі при повороті кронштейна навколо осі цапфи на заданий кут дозволяє зафіксувати його в корпусі комбайна Це підвищує надійність з'єднання щи На фіг. 1 показаний комбайн із захисною загородою у піднятому положенні. На фіг.2 показаний перетин А-А на фіг 1 по корпусу комбайна і захисній загороді На фіг.З показаний місцевий вид Б на фіг.2. На фіг.4 показаний місцевий вид В на фіг.2. На фіг 5 показаний перетин Г-Г. Приклад виконання комбайна з захисною загородою включає корпус 1 з базовою плитою 2, щит 3, механізм підйому щита 4, кронштейни 5 з циліндричною цапфою 6 і сегментними виступами 7 і валиками 8 для з'єднання щита 3 і механізми його підйому 4 з кронштейнами 5. У базовій плиті 2 по периметру циліндричних отворів виконані сегментні пази 9. Сегментні виступи 7 мають можливість контакту опорних граней 10 із внутрішньою поверхнею 11 базової плити 2. Робота корисної моделі здійснюється в такий спосіб При монтажі захисної загороди на комбайні в циліндричні отвори базової' плити вставляються кронштейни 5 з циліндричною цапфою 6, при цьому сегментні виступи 7 повинні бути сполучені із сегментними пазами 9. Потім кронштейни 5 повертаються в циліндричних отворах на визначений кут таким чином, щоб осьові лінії отворів кронштейнів під валики 8 стали рівнобіжні бічній поверхні 12 корпусу комбайна 1. Це призводить до того, що опорні грані 10 сегментних виступів 7 можуть вступати в контакт із внутрішньою поверхнею 11 базової плити корпусу 2 і перешкоджати роз'єднанню кронштейнів 5 з корпусом комбайна 1. Після ЦЬОГО з'єднують механізм підйому щита 4 і щит 3 із кронштейнами 5 валиками 8. У результаті одержують надійне безболтове кріплення захисної загороди до корпусу комбайна Демонтаж захисної загороди виконується у зворотному порядку Витягаються валики 8, що з'єднують щит 3 і механізм підйому щита 4 із кронштейнами 5 Кронштейни 5 повертаються в циліндричних отворах на визначений кут таким чином, щоб сегментні виступи 7 були сполучені із сегментними пазами 9. Кронштейни 5 витягаються з корпусу комбайна 1 5 Комп'ютерна верстка Т. Чепелєва 5
