Знаряддя для безвідвального розпушення грунту

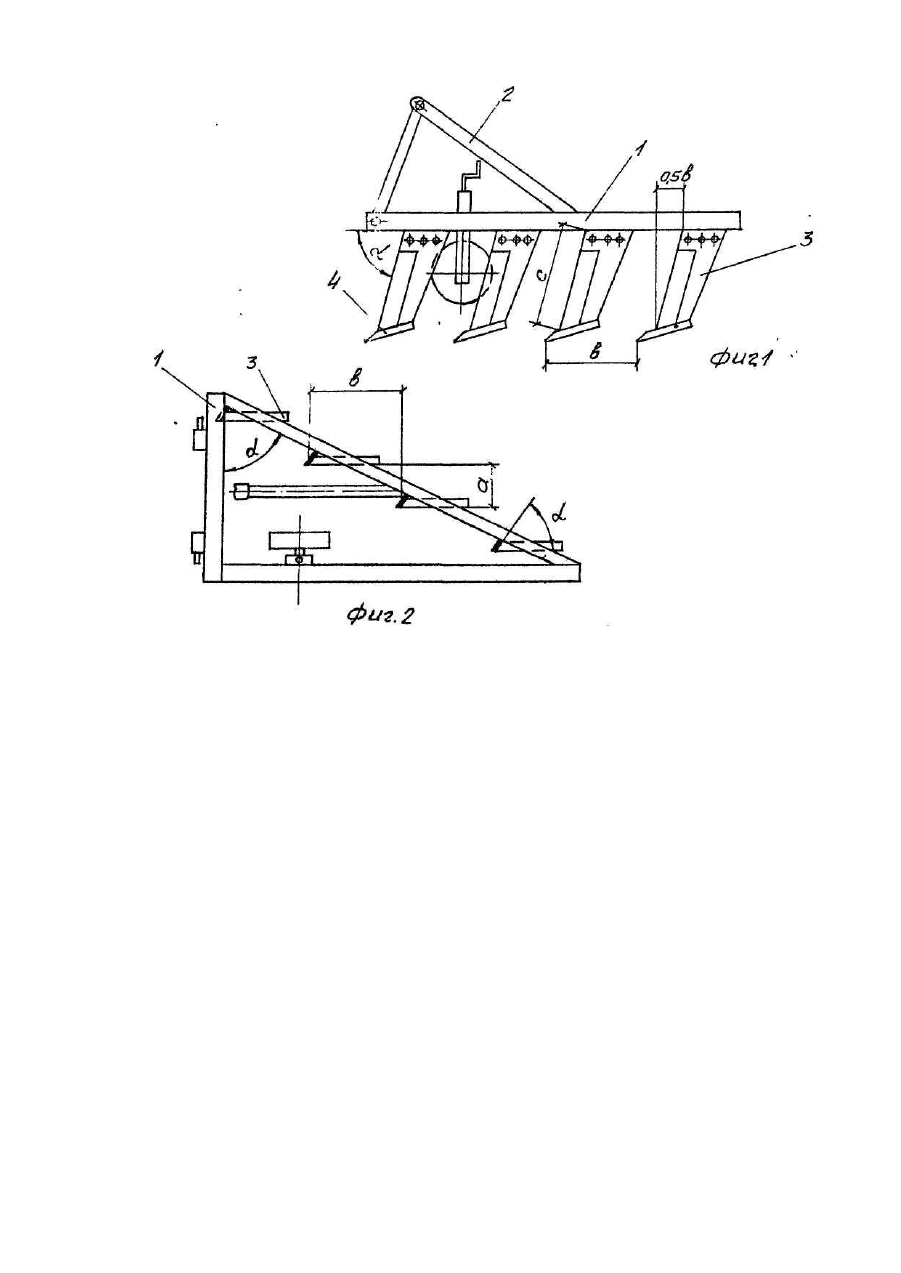

Изобретение относится к сельскохозяйственному машиностроению, в частности к орудиям для безотвальной обработки почвы. Поиск, проведенный по источникам патентной и научно-технической информации показал, что у известных орудий для глубокого рыхления почвы, у которых рабочие органы размещены на раме рядами, со смещением друг относительно друга по ходу ор удия [1]. Известно также орудие для глубокого рыхления почвы, в котором на треугольной раме размещены симметричными рядами односторонние клинья [2]. Общими недостатками известных орудий является высокое тяговое сопротивление, плохое рыхление и крошение почвы, сложность конструкции и недостаточная универсальность. В основу изобретения положена задача повышения качества обработки почвы с одновременным снижением энергоемкости процесса и упрощением конструкции. Предлагаемое орудие содержит треугольную раму с навесным устройством и размещенными на ней односторонними клиньями 3. Расстояние между клиньями в продольном направлении равно - b. Расстояние между односторонними клиньями в поперечном направлении равно а. Угол наклона односторонних клиньев к горизонтальной плоскости и угол наклона бруса рамы крепления клиньев к поперечной плоскости равны и составляют угол a. Угол наклона рабочей грани одностороннего клина к продольной плоскости также равен a. Длина односторонних клиньев равна С и составляет 0,5b2/а sin a. Орудие содержит горизонтальное долото 4. Такое геометрическое соотношение основных параметров орудия позволяет при движении агрегата каждому клину отрезать, сдвигать в сторону и всп ушивать вверх пласт земли без подрезания снизу равномерно по всему объему ширины захвата орудия. При этом в почве за каждым клином 3 за счет сдвига и вспушивания последующего пласта заделывается щель. На фиг. 1 изображено орудие, вид сбоку; на фиг. 2 - то же, вид свер ху. Орудие состоит из треугольной рамы 1 с навесным устройством 2 и размещенными на ней односторонними клиньями 3, угол наклона рабочей грани, которых к продольной плоскости составляет a и равен углу и х наклона в горизонтальной плоскости и углу наклона бруса рамы крепления клиньев к поперечной плоскости. Расстояние между клиньями в продольном направлении равно b, а в поперечном направлении равно а. Длина односторонних клиньев составляет С и равна 0,5b2/а sin a. Орудие работает следующим образом. При движении агрегата каждый клин 3 отрезает в вертикальной плоскости пласт, сдвигает его в сторону, а также вспушивает его над поверхностью поля благодаря его геометрическим размерам и расположении на брусе рамы 1. Последующий клин орудия выполняет аналогичную функцию и закрывает щель после впереди идущего. Для улучшения заглубления орудия клинья имеют горизонтальные долота 4. При данном расположении клиньев фронт рыхления почвы равномерно распространяется по всей ширине и глубине захвата. Применение предлагаемого орудия повышает урожайность за счет улучшения качества обработки почвы и снижения потери влаги, сокращает энергозатраты процесса, сокращает время обработки почвы.
