Формула / Реферат

1. Рама гірничої машини, що містить електроблок, яка відрізняється тим, що з задньою частиною рами шарнірно з’єднана піднімальна плита, електроблок розміщений на піднімальній плиті, при цьому рама і піднімальна плита виконані з елементами фіксації плити відносно рами в різних положеннях.

2. Рама за п. 1, яка відрізняється тим, що елементи фіксації на рамі і плиті виконані у вигляді вушок з отворами.

3. Рама за п. 1, яка відрізняється тим, що плита виконана з вантажозачіпками.

Текст

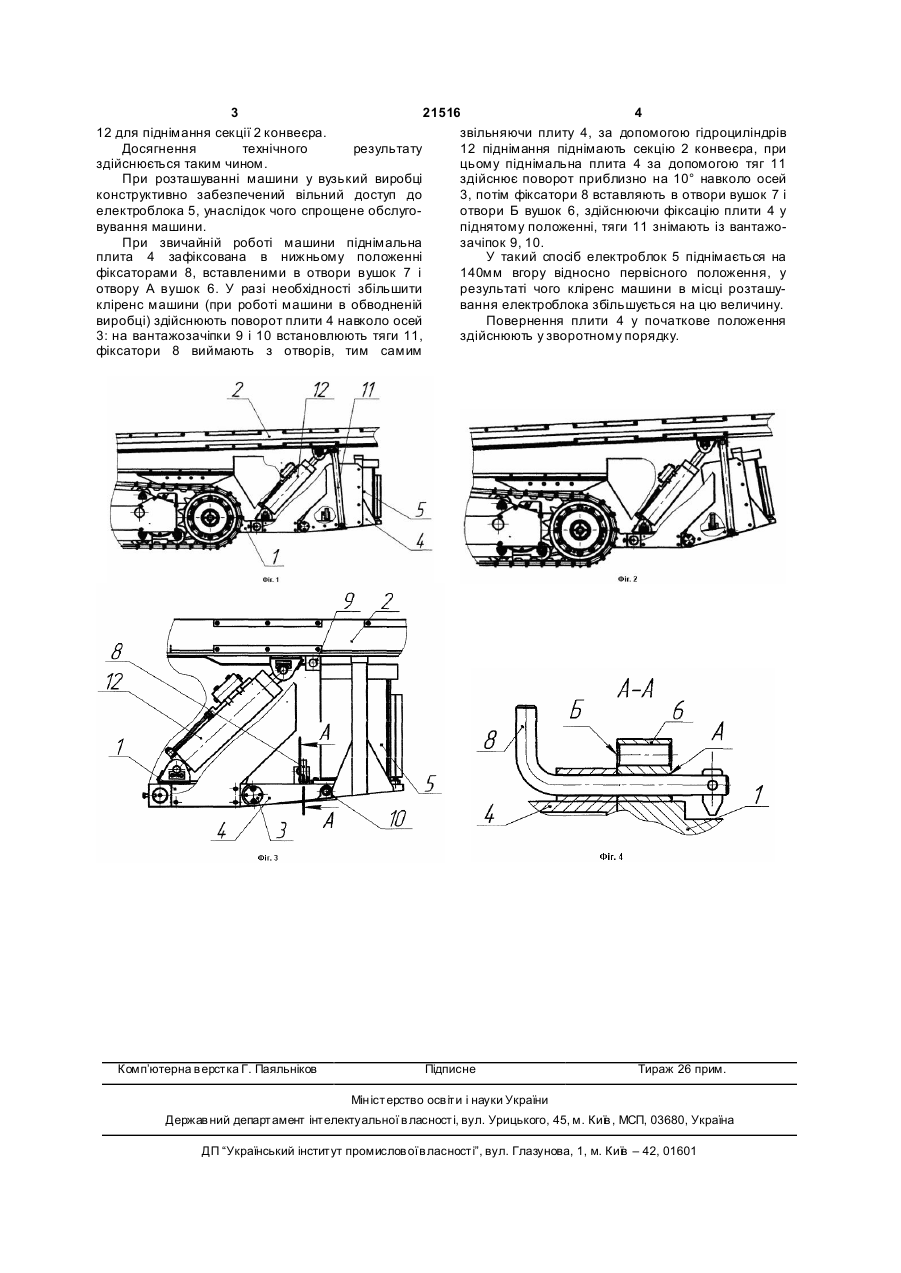

1. Рама гірничої машини, що містить електроблок, яка відрізняється тим, що з задньою частиною рами шарнірно з’єднана піднімальна плита, електроблок розміщений на піднімальній плиті, при цьому рама і піднімальна плита виконані з елементами фіксації плити відносно рами в різних положеннях. 2. Рама за п. 1, яка відрізняється тим, що елементи фіксації на рамі і плиті виконані у вигляді вушок з отворами. 3. Рама за п. 1, яка відрізняється тим, що плита виконана з вантажозачіпками. (19) (21) u200610790 (22) 12.10.2006 (24) 15.03.2007 (46) 15.03.2007, Бюл. № 3, 2007 р. (72) Ситнік Анатолій Володимирович, Мізін Вадим Олександрович, Косарев Василь Васильович, Данілов Микола Миколайович, Бєлов Сергій Генадійович (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "ДОНЕЦЬКИЙ ДЕРЖАВНИЙ НАУКОВО-ДОСЛІДНИЙ, ПРОЕКТНО-КОНСТРУКТОРСЬКИЙ ТА ЕКСПЕРИМЕНТАЛЬНИЙ ІНСТИТУТ КОМПЛЕКСНОЇ МЕХАНІЗАЦІЇ ШАХТ "ДОНДІПРОВУГЛЕМАШ" 3 21516 4 12 для піднімання секції 2 конвеєра. звільняючи плиту 4, за допомогою гідроциліндрів Досягнення технічного результату 12 піднімання піднімають секцію 2 конвеєра, при здійснюється таким чином. цьому піднімальна плита 4 за допомогою тяг 11 При розташуванні машини у вузький виробці здійснює поворот приблизно на 10° навколо осей конструктивно забезпечений вільний доступ до 3, потім фіксатори 8 вставляють в отвори вушок 7 і електроблока 5, унаслідок чого спрощене обслугоотвори Б вушок 6, здійснюючи фіксацію плити 4 у вування машини. піднятому положенні, тяги 11 знімають із вантажоПри звичайній роботі машини піднімальна зачіпок 9, 10. плита 4 зафіксована в нижньому положенні У такий спосіб електроблок 5 піднімається на фіксаторами 8, вставленими в отвори вушок 7 і 140мм вгору відносно первісного положення, у отвору А вушок 6. У разі необхідності збільшити результаті чого кліренс машини в місці розташукліренс машини (при роботі машини в обводненій вання електроблока збільшується на цю величину. виробці) здійснюють поворот плити 4 навколо осей Повернення плити 4 у початкове положення 3: на вантажозачіпки 9 і 10 встановлюють тяги 11, здійснюють у зворотному порядку. фіксатори 8 виймають з отворів, тим самим Комп’ютерна в ерстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
