Гірничопрохідницька машина

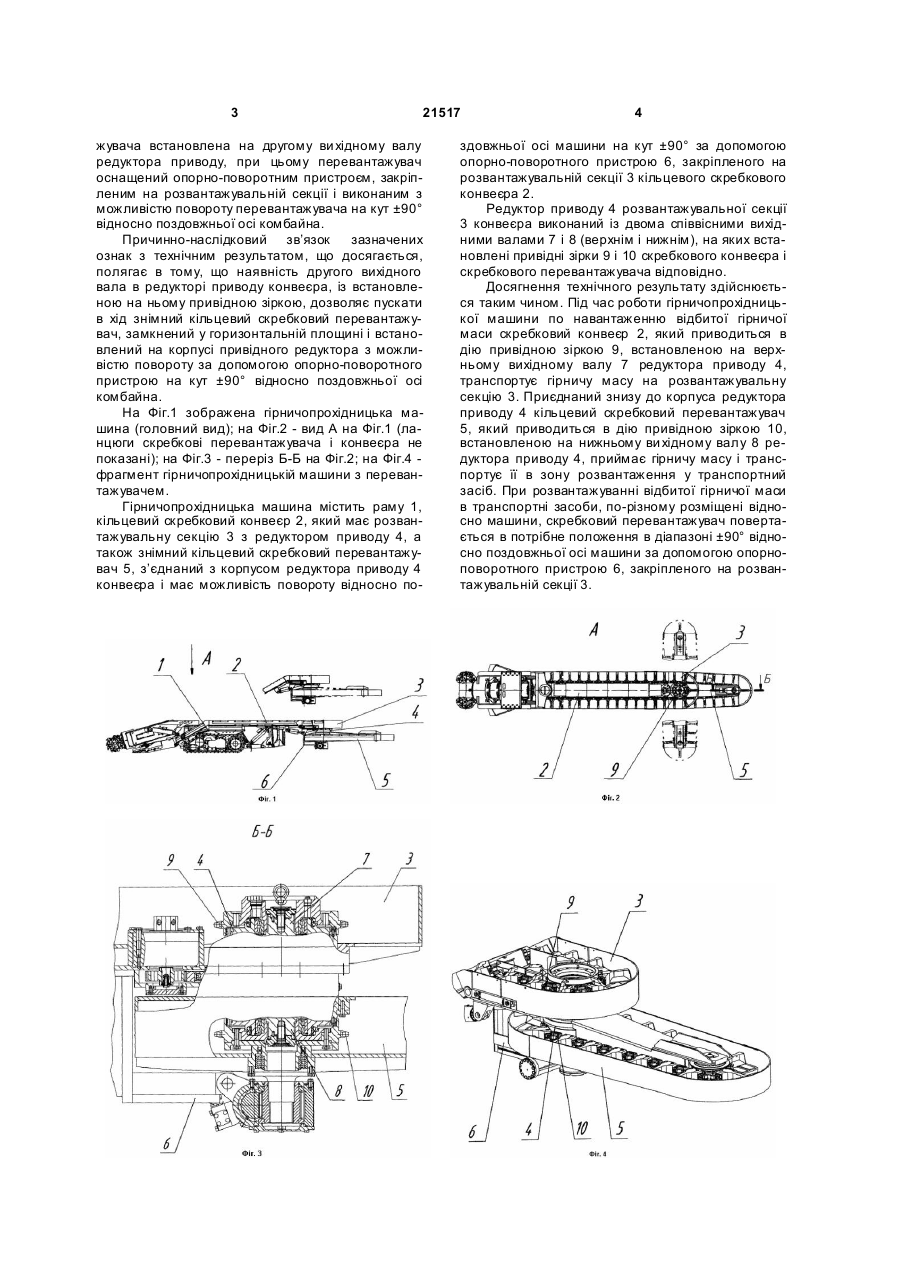

Гірничопрохідницька машина, яка містить раму, встановлений на рамі кільцевий скребковий конвеєр, замкнений у горизонтальній площині, 3 21517 жувача встановлена на другому ви хідному валу редуктора приводу, при цьому перевантажувач оснащений опорно-поворотним пристроєм, закріпленим на розвантажувальній секції і виконаним з можливістю повороту перевантажувача на кут ±90° відносно поздовжньої осі комбайна. Причинно-наслідковий зв’язок зазначених ознак з технічним результатом, що досягається, полягає в тому, що наявність другого вихідного вала в редукторі приводу конвеєра, із встановленою на ньому привідною зіркою, дозволяє пускати в хід знімний кільцевий скребковий перевантажувач, замкнений у горизонтальній площині і встановлений на корпусі привідного редуктора з можливістю повороту за допомогою опорно-поворотного пристрою на кут ±90° відносно поздовжньої осі комбайна. На Фіг.1 зображена гірничопрохідницька машина (головний вид); на Фіг.2 - вид А на Фіг.1 (ланцюги скребкові перевантажувача і конвеєра не показані); на Фіг.3 - переріз Б-Б на Фіг.2; на Фіг.4 фрагмент гірничопрохідницькій машини з перевантажувачем. Гірничопрохідницька машина містить раму 1, кільцевий скребковий конвеєр 2, який має розвантажувальну секцію 3 з редуктором приводу 4, а також знімний кільцевий скребковий перевантажувач 5, з’єднаний з корпусом редуктора приводу 4 конвеєра і має можливість повороту відносно по 4 здовжньої осі машини на кут ±90° за допомогою опорно-поворотного пристрою 6, закріпленого на розвантажувальній секції 3 кільцевого скребкового конвеєра 2. Редуктор приводу 4 розвантажувальної секції 3 конвеєра виконаний із двома співвісними вихідними валами 7 і 8 (верхнім і нижнім), на яких встановлені привідні зірки 9 і 10 скребкового конвеєра і скребкового перевантажувача відповідно. Досягнення технічного результату здійснюється таким чином. Під час роботи гірничопрохідницької машини по навантаженню відбитої гірничої маси скребковий конвеєр 2, який приводиться в дію привідною зіркою 9, встановленою на верхньому вихідному валу 7 редуктора приводу 4, транспортує гірничу масу на розвантажувальну секцію 3. Приєднаний знизу до корпуса редуктора приводу 4 кільцевий скребковий перевантажувач 5, який приводиться в дію привідною зіркою 10, встановленою на нижньому ви хідному валу 8 редуктора приводу 4, приймає гірничу масу і транспортує її в зону розвантаження у транспортний засіб. При розвантажуванні відбитої гірничої маси в транспортні засоби, по-різному розміщені відносно машини, скребковий перевантажувач повертається в потрібне положення в діапазоні ±90° відносно поздовжньої осі машини за допомогою опорноповоротного пристрою 6, закріпленого на розвантажувальній секції 3. 5 Комп’ютерна в ерстка М. Ломалова 21517 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
