Магнітний сепаратор

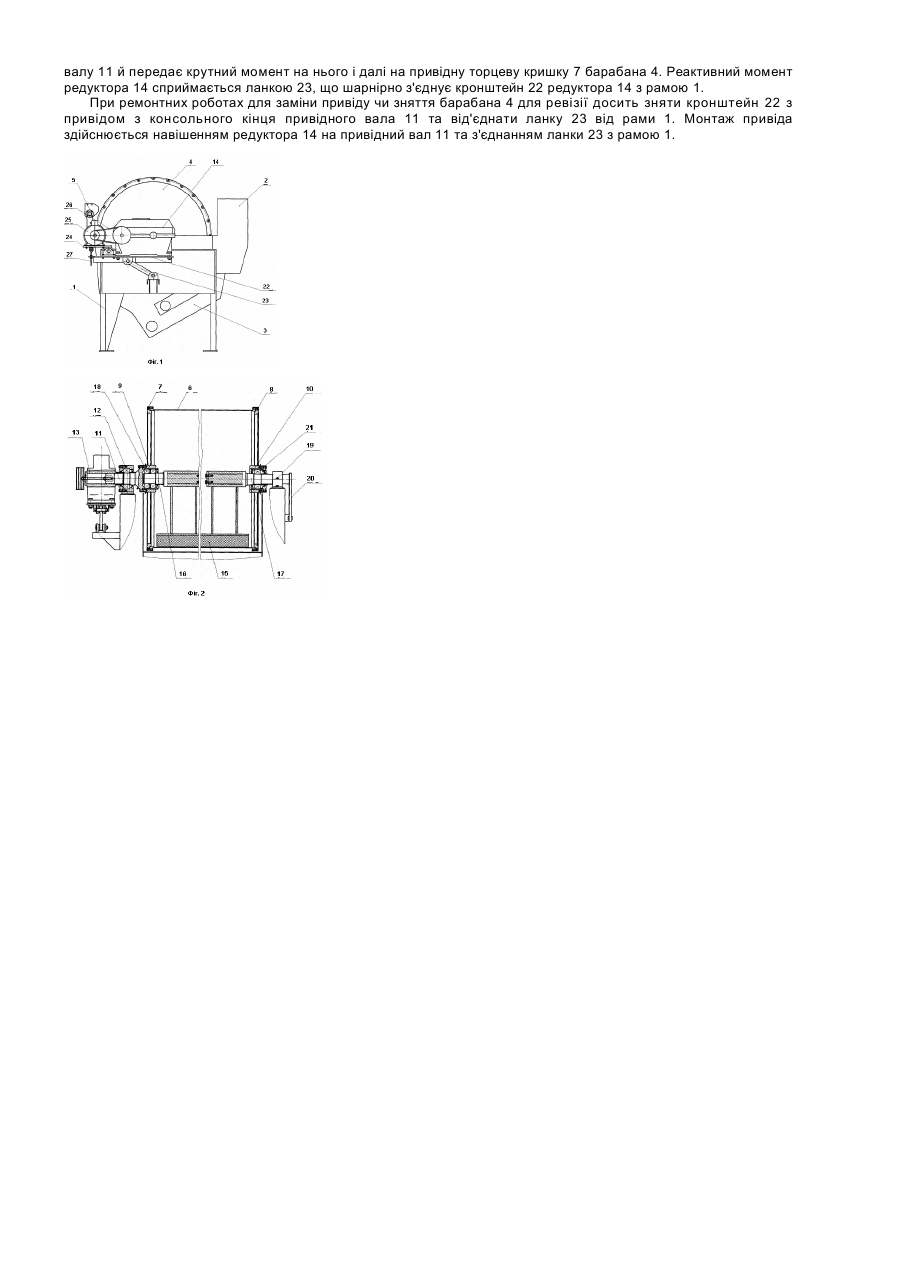

Корисна модель належить до магнітного збагачення корисних копалин, зокрема до конструкції барабанних магнітних сепараторів. Відомий магнітний сепаратор, який включає раму, приймальний короб, ванну, барабан, що встановлений на рамі, розміщений у ванні з можливістю обертання, та складається з немагнітної обичайки, привідної та холостої торцевих кришок з маточинами, розташовану всередині барабана магнітну систему, та привід обертання барабана, розміщений зовні барабана, що містить електродвигун і редуктор з пустотілим тихохідним валом [див. патент США №4221664, МПК2 В07В 1/26, оп. 09.09.1980p.], обраний як прототип. Привід обертання барабана цього сепаратора також містить кільцевий еластичний елемент, закріплений одним своїм торцевим фланцем на привідній торцевій кришці барабана, а другим торцевим фланцем - до півмуфти тихохідного вала редуктора. При цьому магнітна система закріплена на осі, один кінець якої проходить із зазором крізь пустотілий тихохідний вал редуктора та за його межами встановлений на раму. Другий кінець осі також спирається на раму. Вадою відомого магнітного сепаратора є те, що конструкція його привіду, незважаючи на наявність кільцевого еластичного елемента, вимагає ретельного центрування редуктора щодо осі магнітної системи, що знижує його надійність. Також привід обертання барабана цього сепаратора має складний спеціальний редуктор і наведена конструкція привіду приводить к збільшенню габариту барабана і рами сепаратора. Крім того, такий привід і магнітний сепаратор у цілому має низьку ремонтопридатність, тому що при демонтажі барабана (для його ревізії, чищення ванни і т.д.) привід необхідно демонтувати, тобто від'єднати його від рами, а потім від'єднати і підняти вісь магнітної системи над рамою, роз'єднати пружну муфту і зняти редуктор з осі магнітної системи. При монтажі барабана привід потрібно заново зібрати. У результаті знижується продуктивність ремонту сепаратора. Задача корисної моделі - забезпечення високої ремонтопридатності та надійності магнітного сепаратора шляхом удосконалення конструкції привода обертання барабана, що приведе до пі двищення його продуктивності за рахунок скорочення часу простоїв при відмовленнях і ремонтах. Поставлена задача вирішується тим, що в магнітному сепараторі, який включає раму, приймальний короб, ванну, барабан, що встановлений на рамі, розміщений у ванні з можливістю обертання, та складається з немагнітної обичайки, привідної та холостої торцевих кришок з маточинами, розташовану всередині барабана магнітну систему та привід обертання барабана, розміщений зовні барабана, що містить електродвигун і редуктор з пустотілим тихохідним валом, відповідно до корисної моделі барабан обладнаний додатковим привідним валом, котрий одним кінцем жорстко з'єднаний з маточиною привідної торцевої кришки, середньою частиною спирається на раму за допомогою підшипникової опори, а другим кінцем з'єднаний із можливістю передачі крутного моменту з насадженим на нього пустотілим тихохідним валом начіпного редуктора, що разом з електродвигуном закріплений на кронштейні, шарнірно зв'язаному з рамою ланкою компенсації реактивного моменту начіпного редуктора, при цьому магнітна система закріплена на двох півосях, одна з яких з боку привіду встановлена на підшипниках у маточині привідної торцевої кришки, а друга встановлена на рамі і з'єднана з важелем повороту магнітної системи. Таке технічне рішення забезпечує надійність та довговічність конструкції, а також високу ремонтопридатність завдяки тому, що барабан, спирається на раму з одного боку піввіссю магнітної системі, а з другого боку - додатковим привідним валом, що обертається від начіпного редуктора, що разом з електродвигуном закріплений на кронштейні. Щоб демонтувати привід досить зняти редуктор з консольного кінця привідного вала та від'єднати ланку компенсації реактивного моменту редуктора від рами. Монтаж привіда здійснюється навішенням редуктора на привідний вал і з'єднанням кронштейна з рамою за допомогою ланки компенсації реактивного моменту. Технічна суть корисної моделі, що заявляється, пояснюється графічною частиною: на Фіг.1 представлений магнітний сепаратор, вигляд з боку привіду; на Фіг.2 - вигляд спереду. Магнітний сепаратор включає раму 1, приймальний короб 2, ванну 3, барабан 4 і бризкало 5. Ванна 3 встановлена на рамі 1, а приймальний короб 2 і бризкало 5 закріплені на ванні. Барабан 4 встановлений на рамі 1 і розміщений у ванні 3 з можливістю обертання. Барабан 4 складається з немагнітної обичайки 6, привідної 7 та холостої 8 торцевих кришок з маточин ами відповідно 9, 10. До маточини 9 привідної торцевої кришки 7 за допомогою болтів і штифтів жорстко приєднаний одним кінцем додатковий привідний вал 11, середньою частиною якого барабан 4 спирається на раму 1 за допомогою підшипникової опори 12. Другий кінець привідного вала 11 з'єднаний (наприклад, на шліцах або шпонках) з насадженим на нього пустотілим тихохідним валом 13 начіпного редуктора 14. Всередині барабана 4 в нижній його частині розташована магнітна система 15, яка закріплена на двох півосях 16, 17. Піввісь 16 магнітної системи 15, що знаходиться з боку привіду, встановлена на підшипниках 18 у маточині 9 привідної торцевої кришки 7. Піввісь 17 магнітної системи 15 встановлена на рамі 1, спираючись на неї опорою 19, та з'єднана з важелем 20 повороту магнітної системи. На піввісь 17 спирається на підшипнику 21 маточина 10 холостої торцевої кришки 8. Таким чином, барабан 4 спирається на раму 1 з одного боку привідним валом 11, а з другого боку піввіссю 17 магнітної системи 15. Начіпний редуктор 14 закріплений на кронштейні 22, який шарнірно зв'язаний з рамою 1 ланкою 23 компенсації реактивного моменту редуктора. На кронштейні 22 шарнірно встановлена плита 24 з електродвигуном 25, від якого крутний момент передається до начіпного редуктора 14, наприклад, за допомогою клинопасової передачі 26, натяг якої здійснюється фаркопфом 27. Магнітний сепаратор працює таким чином. Збагачений матеріал надходить у вигляді пульпи в приймальний короб 2, а потім всередину ванни 3, де контактує з нижньою частиною немагнітної обичайки 6 барабана 4. Під дією розташованої в нижній частині барабана 4 магнітної системи 15 магнітні частки матеріалу збираються на поверхні обичайки 6 барабана 4 і при обертанні барабана 4 виносяться нагору з зони дії магнітної системи 15, де змиваються водою з бризкала 5 на наступну переробку. Немагнітний матеріал (хвости) зливають через тічки в нижній частині ванни 3. Обертання барабана 4 здійснюють від електродвигуна 25 через клинопасову передачу 26 до редуктора 14, який пустотілим тихохідним валом 13 насаджений на шліцах або шпонках на кінець привідного валу 11 й передає крутний момент на нього і далі на привідну торцеву кришку 7 барабана 4. Реактивний момент редуктора 14 сприймається ланкою 23, що шарнірно з'єднує кронштейн 22 редуктора 14 з рамою 1. При ремонтних роботах для заміни привіду чи зняття барабана 4 для ревізії досить зняти кронштейн 22 з привідом з консольного кінця привідного вала 11 та від'єднати ланку 23 від рами 1. Монтаж привіда здійснюється навішенням редуктора 14 на привідний вал 11 та з'єднанням ланки 23 з рамою 1.
