Робоче обладнання навантажувача

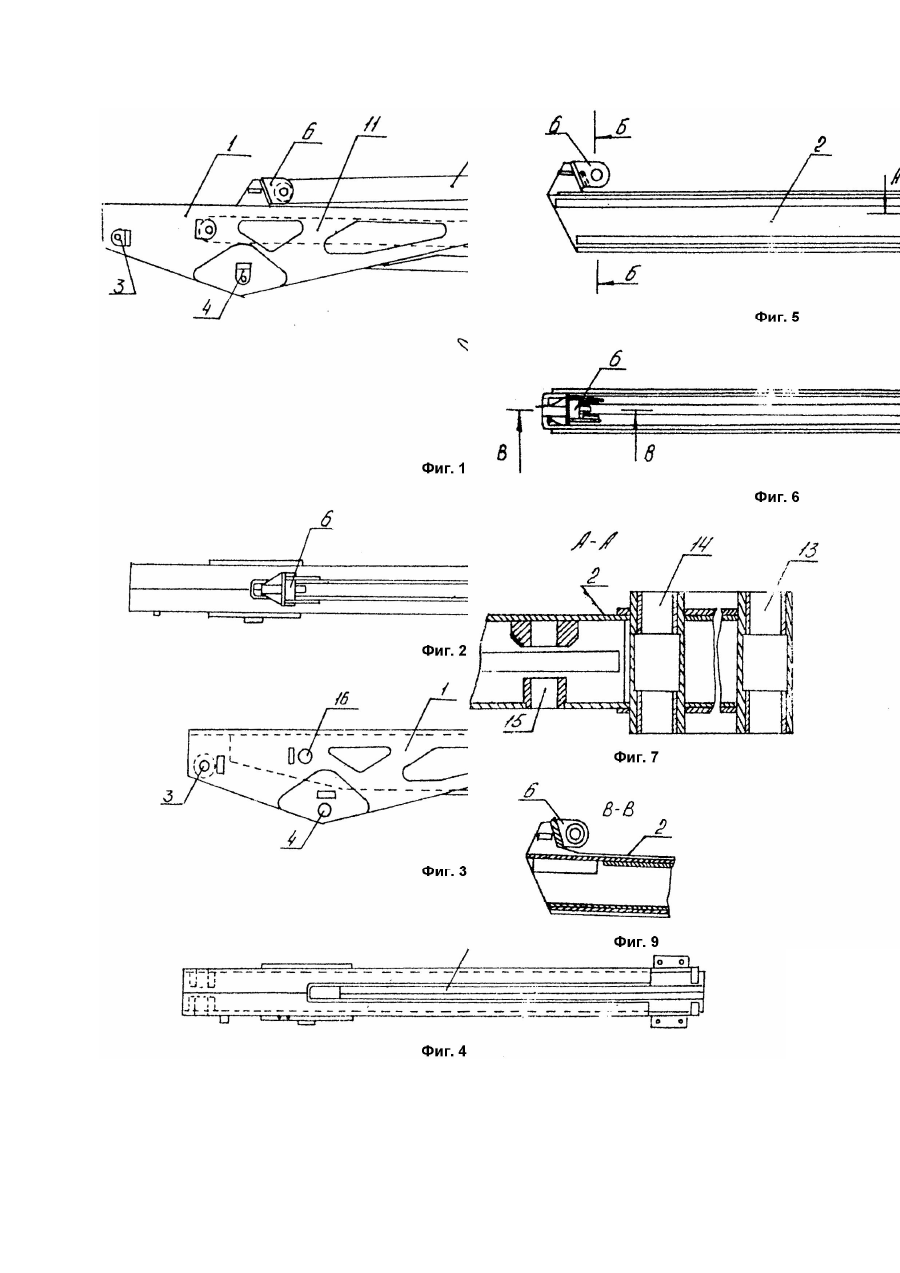

Изобретение относится к погрузчикам оснащаемых сменными рабочими органами, в частности ковшами, подъемниками, гидромолотами и другим экскавационным оборудованием. Известно рабочее оборудование одноковшового экскаватора [1], включающее телескопическую рукоять с ковшом и механизм выдвижения рукояти. Недостатком этого рабочего оборудования является то, что механизм выдвижения рукояти представляет собой канатно-блочную систему. Это усложняет этот механизм и делает его громоздким. Известно рабочее оборудование погрузчика [2], включающее базовую машину, на которой закреплены две шарнирно связанные между собой секции. Одна секция выполнена постоянной длины, закреплена на базовой машине и шарнирно связана с телескопической секцией. На свободном конце телескопической секции закреплен рабочий орган. Телескопическая секция содержит наружную и подвижно расположенную в ней внутреннюю части. Рабочий орган закреплен непосредственно на наружном конце внутренней части. Внутренняя часть перемещается относительно наружной гидроцилиндром, который расположен внутри последней. Телескопическая секция поворачивается относительно секции закрепленной на базовой машине посредством второго гидроцилиндра. Недостатком известного рабочего оборудования, взятого за прототип, является то, что внутренняя часть телескопической секции выполнена с пазом, в котором расположен гидроцилиндр перемещения внутренней части относительно наружной. Это усложняет как конструкцию телескопической секции, так и сборку и обслуживание. В основу изобретения положено упрощение конструкции телескопической секции, ее сборки и обслуживания. Указанный технический результат достигается тем, что неподвижная часть этой секции выполнена сверху со сплошным пазом, а подвижная часть имеет проушину, которая жестко прикреплена к подвижной части и выступает через паз наружу из не подвижной части. Гидроцилиндр перемещения внутренней части относительно наружной расположен внутри внутренней части. На конце неподвижной части, ближней к рабочему органу, имеется ограничитесь выдвижения внутренней части, выполненный в виде хомута, который стягивая наружную часть телескопической секции обеспечивает ее жесткость. На фиг.1 изображен общий вид телескопической секции с рабочим органом, вид сбоку; на фиг.2 - то же, вид сверху; на фиг.3 неподвижная часть телескопической секции, вид сбоку; на фиг.4 - то же, вид сверху; на фиг.5 подвижная часть телескопической секции, вид сбоку; на фиг.6 - то же, вид сверху; на фиг.7 сечение А - А на фиг.5; на фиг.8 - сечение Б - Б на фиг.5; на фиг.9 - сечение В - В на фиг.6. Рабочее оборудование погрузчика включает базовую машину, закрепленную на ней секцию постоянной длины (на граф. материалах условно не показаны) и шарнирно связанную с этой секций телескопическую секцию, состоящую из наружной 1 и подвижной относительно нее внутренней 2 частей. На одном конце наружной части 1 выполнены крепежные элементы 3 для присоединения гидроцилиндра поворота телескопической секции относительно секции постоянной длины и 4 - для шарнирного соединения секций между собой, Сверху наружная часть телескопической секции выполнена со сплошным пазом 5. Внутренняя часть 2 на одном конце выполнена с проушиной б, которая жестко закреплена на этой части и выступает через паз 5 наружу, На другом конце внутренней части 2 закреплен рабочий орган 7. Гидроцилиндр управления 8 рабочим органом 7 одним концом закреплен в проушине 6, а другим концом через систему рычагов 9 и 10 связан с рабочим органом 7. Внутри внутренней части 2 расположен гидроцилиндр 11 выдвижения этой части 2. На конце наружной части 1, ближней к рабочему органу 7, имеется ограничитель 12, выполненный в виде хомута. Гидроцилиндр 11 одним концом закреплен на наружной части 1, а другим на внутренней подвижной 2. Рабочий орган 7 крепится к внутренней части 2 через отверстие 13 выполненное на конце части 2, а рычаг 9 крепится к этой части через отверстие 14. Отверстие 15, во внутренней части 2, служит для крепления одного из концов гидроцилиндра 12. Другой конец гидроцилиндра 12 к наружной части 1 через отверстие 16. Сборка и работа телескопической части происходит следующим образом. Во внутреннюю часть 2 вставляют гидроцилиндр 12 и крепят его конец а отверстии 15. Затем внутреннюю часть 2 вместе с гидроцилиндром 12 вводят в наружную часть 1, при этом проушина б перемещается в пазу 5. Крепят второй конец гидроцилиндра 12 в отверстии 16. Гидроцилиндр 8 крепят в проушине б к рычагу 10. После этого устанавливают ограничитель 11 и навешивают рабочий орган 7. Телескопическую секцию закрепляют на секции постоянной длины. Погрузчик готов к работе, которая осуществляется манипулированием гидроцилиндров 8 и 12, При необходимости увеличения длины телескопической части работает гидроцилиндр 12, а для управления рабочим органом - гидроцилиндр 8. То есть рабочее оборудование погрузчика работает аналогично подобному оборудованию известных погрузчиков. Однако значительно упрощается конструкция телескопической секции, ее сборка, обслуживание.
