Щілинне сито

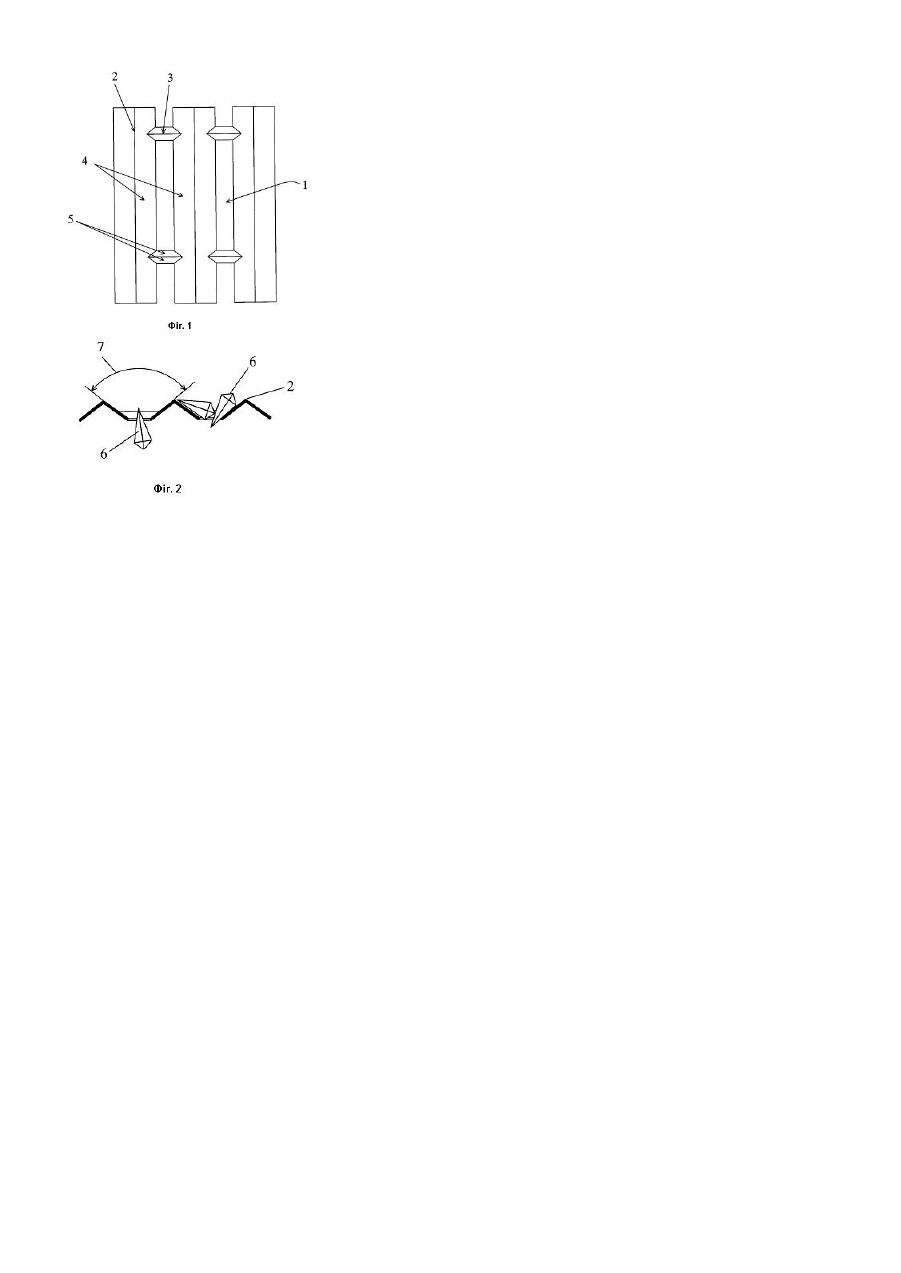

Корисна модель відноситься до галузі пристроїв для поділу сипучих часток на фракції, переважно насінь рослин, і може бути використана в кондитерській, зернопереробній, а також у сільському господарстві. Відомо щілинне сито, що містить подовжні щілини, подовжні ребра між подовжніми щілинами, подовжні ребра з'єднані між собою поперечними перемичками, поверхні ребер мають ухил убік подовжніх щілин [див. опис до патенту України на корисна модель №51792 С2, опубл. Україна, Бюл. "Промислова власність" №12, 2002p. див. Фіг.4, 5, 6]. Відомі щілинні сита мають повнотілі подовжні і поперечні ребра, що невиправдано збільшує масу сит і витрати енергії на коливання сит. Зайва маса сит знижує довговічність калібраторів, у яких застосовуються подібні сита через підвищений знос шарнірних з'єднань сита з механізмами їхнього коливання. Утрудняється очищення щілин сит від застряглих у них часток через інерційність масивних ребер. Метою корисної моделі є підвищення якості очищення сит, підвищення ефективності поділу часток на фракції, поліпшення техніко-економічних показників калібраторів із щілинним ситом, що заявляється. Зазначена мета досягається тим, що щілинне сито, що містить подовжні щілини, подовжні ребра між подовжніми щілинами, подовжні ребра з'єднані між собою поперечними перемичками, поверхні ребер мають ухил убік подовжніх щілин, яке відрізняється тим, що подовжні і поперечні ребра виконані пустотілими, а зовнішні поверхні подовжніх ребер і поперечних перемичок утворюють бездонні канали, що розширюються від нижніх кромок подовжніх ребер. Технічний результат: підвищена якість очищення сит, підвищена ефективність поділу часток на фракції. Технічний результат досягається тим, що пустотілі ребра сит легше повнотілих, що знижує енерговитрати на їхнє коливання. Поверхні ребер тонкостінних пустотілих ребер здатні пружно прогинатися, наприклад від ударів еластичних куль знизу по торцям ребер, створюючи тим хвилі, що біжать, по поверхні сит, що поліпшує ковзання часток по поверхні ребер і знижує забивання сипучими частками подовжніх щілин. Канали, що розширюються від їх нижніх кромок, сприяють очищенню подовжніх щілин сит від застряглих у них часток. При натисканні на частки знизу щілин застряглі сипучі частки з вузького перетину каналів легше виштовхуються в їх більш широкий перетин, де відбувається інтенсивна ротація часток, що підвищує швидкість поділу сипучих часток на фракції і дозволяє істотно зменшити довжину сит, що поліпшує те хніко-економічні показники калібраторів, для яких сита призначені. Фіг.1. Щілинне сито. Вигляд зверху на фрагмент сита. Фіг.2. Щілинне сито. Поперечний розріз фрагмента сита. Позначення на Фіг.: 1 - подовжні щілини; 2 - подовжні ребра; 3 - пусто тілі перемички між ребрами 2; 4 - зовнішні поверхні пустотіли х ребер 2; 5 - зовнішні поверхні поперечних перемичок 3; 6 - сипуча частка; 7 - канали (канавки). Щілинне сито містить подовжні щілини 1 (див. Фіг.1, 2). Подовжні щілини 1 розташовані між пустотілими ребрами 2. Подовжні пустотілі ребра 2 з'єднані між собою пустотілими перемичками 3. Порожнини під пустотілими ребрами 2 відкриті знизу сит. Зовнішні поверхні 4 подовжніх ребер 2 і зовнішні поверхні 5 поперечних перемичок 3 мають ухил від відповідних вершин подовжніх ребер 2 і поперечних перемичок 3 убік подовжніх щілин 1, причому зовнішні поверхні 4 подовжніх ребер 2 і зовнішні поверхні 5 поперечних ребер 3 утворюють бездонні канали (канавки) 7, що розширюються від нижніх кромок подовжніх ребер 2. Замість дна каналів (канавок) 7 мають місто подовжні щілини 1. Ширина зовнішньої поверхні 4 подовжніх ребер 2 більше або дорівнює найменшому розмірові сипучих часток 6. Пристрій працює в такий спосіб. Сито призначене для роботи в калібраторі. Сито приводиться в коливальний стан і на подовжні ребра 2 подають сипучі частки 6, наприклад насіння соняшника. Ширина подовжніх щілин 1 підібрана таким чином, щоб через подовжні щілини 1 сита просівалися сипучі частки необхідного калібру, інша частина сипучих часток з невідповідним калібром рухається уздовж подовжніх ребер 2 на сход із сита. Поверхні 4 пустотілих подовжніх ребер 2 здатні пружно прогинатися під зовнішнім натиском, наприклад під ударами еластичних куль знизу по торцях ребер 2, створюючи тим хвилі, що біжать, по поверхні 4 сит, що поліпшує ковзання сипучих часток 6 по поверхні ребер і сприяє зниженню засмітненню подовжніх щілин 1. Сипучі частки іноді застряють між нижніми кромками подовжніх ребер 2, але достатньо виштовхнути застряглі частки 6 в канали 7 де частки 6 будуть винесені циркуляційною течією до верха подовжніх ребер 2 і підуть на сход з сита. У міжреберному просторі каналів 7, що розширюються, відбувається інтенсивна ротація сипучих часток 6, що підвищує швидкість поділу сипучих часток 6 на фракції і дозволяє істотно зменшити довжину сит, що поліпшує техніко-економічні показники калібраторів, для яких сита призначені.
