Композиція для підвищення вогнестійкості конструкцій

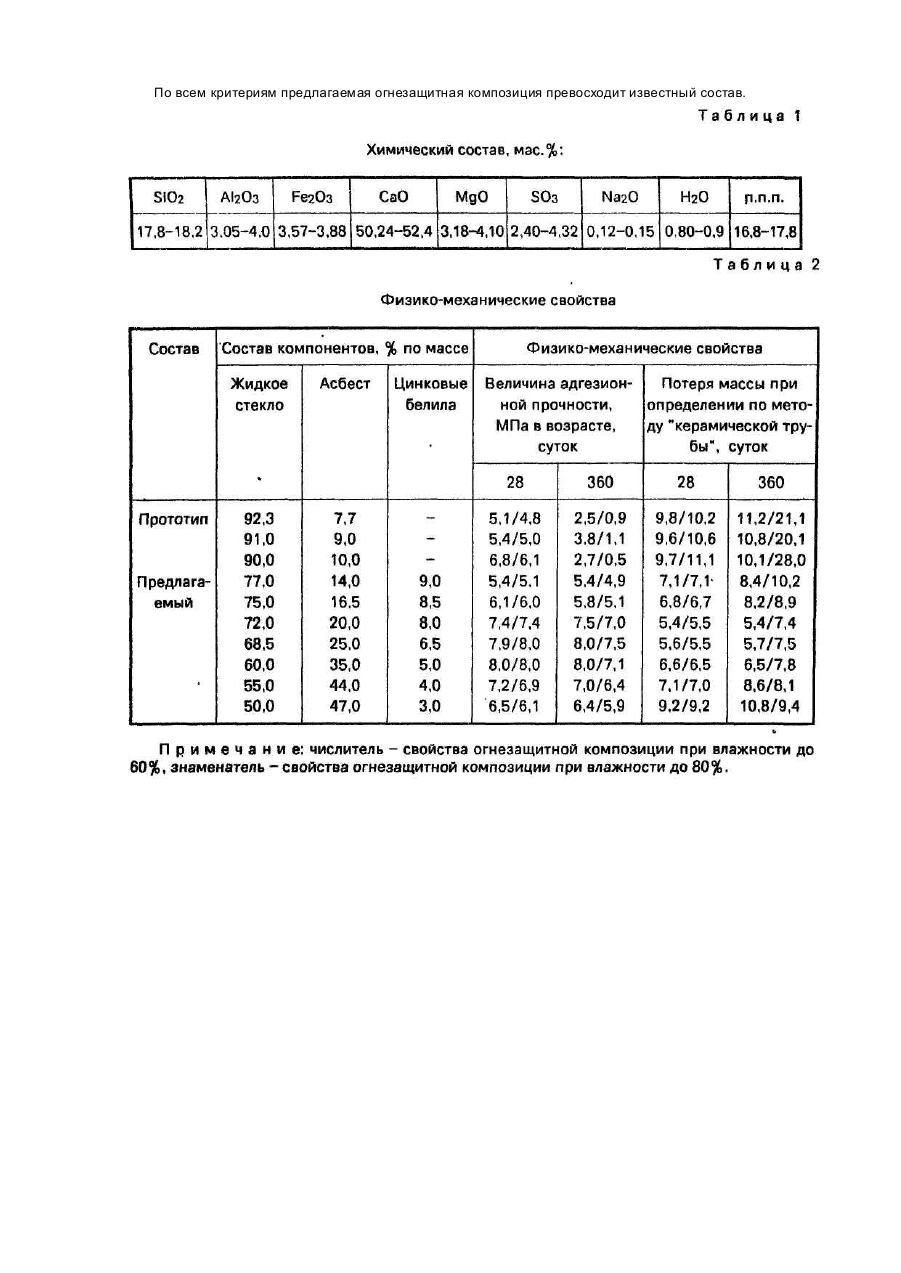

Изобретение относится к области строительных материалов и может быть использовано для изготовления огнезащитного покрытия. Известен огнезащитный состав, содержащий жидкое стекло и асбест при следующем соотношении компонентов 1:9-1:12[1]. Недостатком этого состава является снижение огнестойкости и адгезионной прочности во времени при влажности среды более 60%. В основу изобретения поставлена задача усовершенствования композиции для получения огнезащитного покрытия, в которой введение дополнительного компонента обеспечивает повышение огнестойкости и адгезионной прочности покрытия при нахождении в среде с влажностью более 60%, что позволяет перевести конструкции в разряд трудносгораемых (потеря массы до 9%). Поставленная задача достигается тем, что композиция для получения огнезащитного покрытия, включающая жидкое стекло и асбест или асбестоцементные отходы, дополнительно содержит цинковые белила при следующем соотношении компонентов, мас.%: Использование сочетания компонентов: асбест или асбестоцементные отходы, цинковые белила и жидкое стекло в рационально подобранном соотношении позволяют получить огнезащитную композицию с высокими огнезащитными свойствами, высокой адгезионной прочностью при нахождении в среде с влажностью до 80%. Предложенная огнезащитная композиция в отличие от прототипа технологична. Так. предлагаемая огнезащитная композиция легко наносима на конструкцию, имеет хорошее начальное сцепление с покрываемой поверхностью. При этом легко может быть достигнута требуемая толщина огнезащитного покрытия. Потери при нанесении на вертикальные поверхности раствора огнезащитной композиции составляет 5-10%, а прототипа до 50%. При нанесении на защищаемую поверхность конструкции прототипа происходит значительное расслоение раствора, стекание его с поверхности, что приводит к неравномерности слоя огнезащитного покрытия, что снижает огнестойкость конструкции. В качестве наполнителя используют мелкозернистый хризотиловый асбест марок М-6-30, К-6-30, К-6-5,7370,7-450 или асбестоцементные отходы. Химический состав асбестоцементных отходов приведен в табл.1. Растворимое жидкое стекло - натриевое или калиевое с силикатным модулем 2-3,6 (в примере модуль 3,6, плотность 1,27 г/см 3), ГОСТ 130781-67. Цинковые белила - синтетический неорганический пигмент белого цвета, представляющий окись цинка, полученную из металлического цинка по ГОСТ 3640-79. Пример осуществления изобретения. Вариант 1. Для приготовления смеси и нанесения ее на деревянные и металлические конструкции необходимо следующее оборудование и материалы: 1. Насос с высоконапорными шлангами и распылителями. 2. Емкость для приготовления раствора. 3. Емкость для жидкого стекла. 4. Емкость с водой для промыва насоса. 5. Манометр. 6. Сетка для отсева крупных примесей. 7. Денсиметр для измерения плотности жидкости. В смесительную емкость загружается по массе асбестоцементные отходы или асбест и цинковые белила, после чего насосом подается жидкое стекло. Прокачивая насосом раствор по двум емкостям в течение 10-15 минут получают однородную смесь. Приготовленный раствор наносится на горючие материалы или конструкции с помощью распылителя. Через 0,5-2 часа, по мере загустения раствора, производят повторную обработку. Вариант 2. По получению однородной смеси по описанному ранее способу горючий материал или конструкции опускают на 2-3 минуты в раствор. Через 0,5-2 часа по загустению раствора производят вторичную обработку. Испытания огнезащитных составов производят согласно СТ СЭВ 382-76, СТ СЭВ 2437-80 и ОСТ 39.051 77" Раствор тампонажный. Методы испытаний". Прочность сцепления состава с металлом определена по методике, предложенной Волгоград НИ-ПИ нефть. В табл.2 приведены физико-механические свойства огнезащитной композиции. Из табл.2 видно, что величина огнестойкости предлагаемой огнезащитной композиции в возрасте 28 суток и в возрасте 360 суток значительно выше, чем известного. Так, при влажности до 60% потеря массы при испытании деревянных образцов по методу "керамической трубы" в возрасте 28 суток в 1,74, а в возрасте 360 суток в 1,8 раза меньше в предлагаемой композиции, чем прототипа. При влажности среды более 60% огнезащитное покрытие прототипа теряет адгезионную прочность, так, в возрасте 360 суток она составляет всего 0,5-1,1 МПа. Предлагаемая огнезащитная композиция обладает достаточной адгезионной прочностью, которая составляет 7,5-8 МПа. По огнестойкости предлагаемая огнезащитная композиция обеспечивает перевод деревянных строительных конструкций в 1 группутр удногорючих материалов, а прототип не отвечает этим требованиям (потеря массы более 9%). По всем критериям предлагаемая огнезащитная композиция превосходит известный состав.
