Склад для виготовлення вогнезахистного покриття

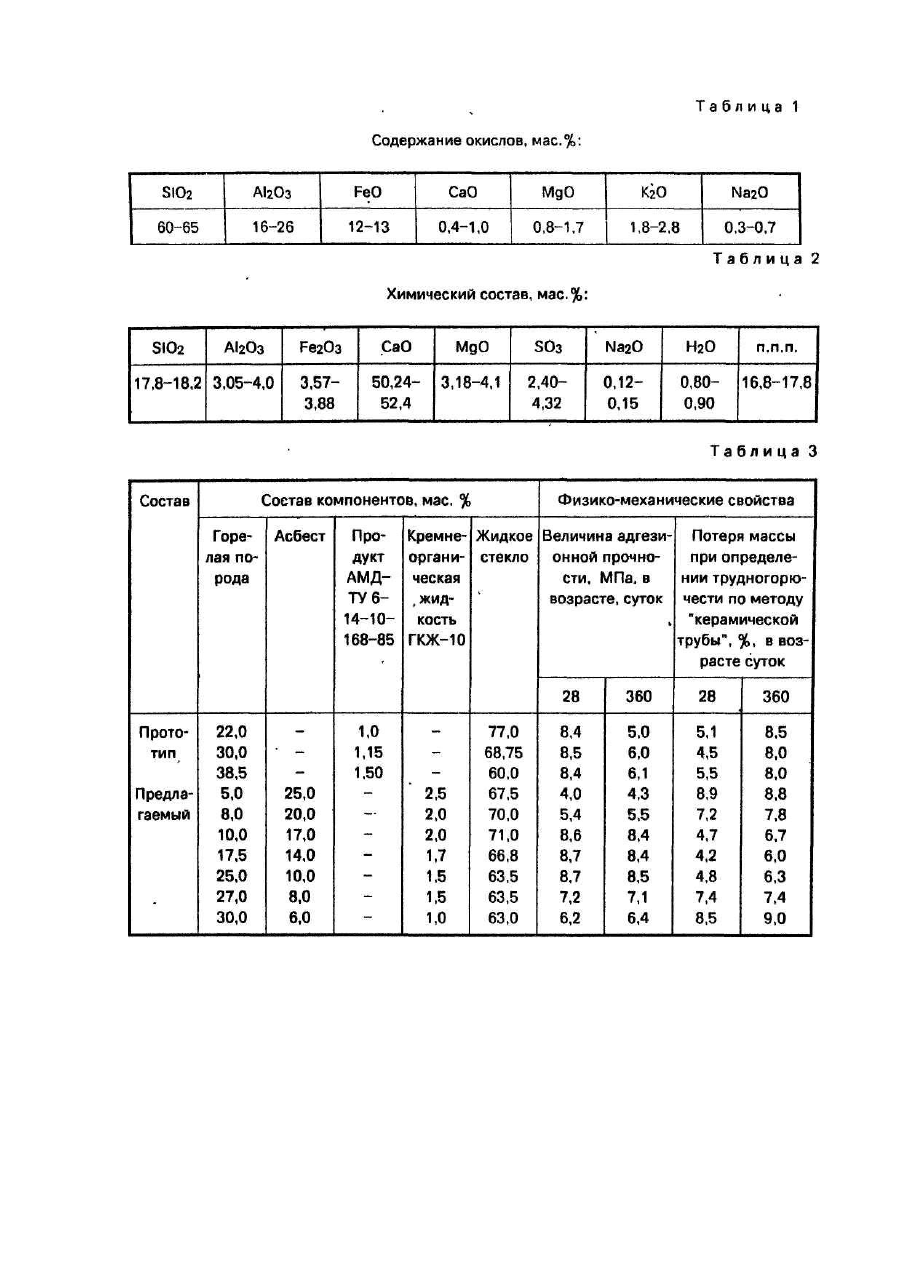

Изобретение относится к области строительных материалов и может быть использовано при изготовлении огнезащитного покрытия. Известен состав, содержащий жидкое стекло и асбест при следующем соотношении компонентов 1:9-1:12 [1]. Недостатком этого состава является снижение огнестойкости и адгезионной прочности покрытия во времени из-за нарушения его целостности, нетехнологичности нанесения на строительную конструкцию. Наиболее близким к предлагаемому составу является огнезащитный состав для изготовления огнезащитного покрытия [2]. Недостатком этого состава является снижение огнестойкости и адгезионной прочности во времени. В основу изобретения поставлена задача усовершенствования состава для получения огнезащитного покрытия, в котором введение дополнительного компонента обеспечивает повышение огнестойкости и адгезионной прочности покрытия во времени, что позволяет перевести защищаемые конструкции в разряд трудносгораемых (потеря массы до 9%). Поставленная задача достигается тем, что состав для изготовления огнезащитного покрытия, включающий жидкое стекло и горелую породу, дополнительно содержит кремнеорганическую жидкость ГКЖ10 и асбест или асбестоцементные отходы при следующем соотношении компонентов, мас.%: Использование сочетания компонентов: горелая порода, асбест или асбестоцементные отходы, кремнеорганическая жидкость ГКЖ-10 и жидкое стекло в рационально подобранном соотношении позволяет получить огнезащитный состав с высокими огнезащитными свойствами, высокой адгезионной прочностью и технологичностью в применении. Предложенный огнезащитный состав в отличии от прототипа технологичен. В табл.1 приведен химический состав горелой породы. Горелая порода - отход производства угля, удельная поверхность r= 1000-1600 см2/г. Асбест мелкозернистый хризотиловый марок М-6-30, К-6-30, К-6-30, К-6-5,7-370,7-450 или асбестоцементные отходы цементно-шиферного производства. Химический состав асбестоцементных отходов приведен в табл.2. В качестве затворителя используют растворимое жидкое стекло калиевое или натриевое с силикатным модулем 3,6, r =-1,3 г/см (может быть использовано жидкое стекло с модулем 2-2,8, r = 1,8-1,6 г/см3), ГОСТ 130781-67. Кремнеорганическая жидкость ГКЖ-10 (этиленсиликонаты натрия) снижает горючесть, обладает антикоррозирующим действием, хороший гидрофобиратор. Пример осуществления изобретения. Вариант 1. Для приготовления смеси и нанесения ее на деревянные и металлические конструкции необходимо следующее оборудование и материалы: 1. Насос с высоконапорными шлангами и распылителями. 2. Емкость для приготовления раствора. 3. Емкость для жидкого стекла. 4. Емкость с водой для промыва насоса. 5. Манометр. 6. Сетка для отсева крупных примесей. 7. Денсиметр для измерения плотности жидкости. В смесительную емкость подают асбест или асбестоцементные отходы, горелую породу, кремнеорганическую жидкость и все это перемешивают 5-7 минут, после чего подают жидкое стекло. Прокачивая насосом раствор по двум емкостям в течение 10-15 минут получают однородную смесь. Приготовленный раствор наносится на горючие материалы или конструкции с помощью распылителя. Через 0,5-2 часа, по мере загустения раствора, производят повторную обработку. Вариант 2. По получению однородной массы по описанному ранее способу горючий материал или конструкцию опускают на 2-3 минуты в раствор. Через 0,5-2 часа по загустению раствора производят вторичную обработку. Испытания огнезащитных составов производят согласно СТ СЭВ 382-76, СТ СЭВ 2437-80 и ОСТ 39.05177 "Раствор тампонажный. Методы испытания". Прочность сцепления состава с металлом определена по методике, предложенной Волгоград НИ-ПИ нефть. В табл.3 приведены физико-механические свойства составов. Из табл.3 видно, что величина огнестойкости описываемого огнезащитного состава, как в возрасте 28 суток, так и в возрасте 360 суток значительно выше, чем известного. Огнестойкость состава в возрасте 360 суток в 1,4 раза выше, чем известного. Величина адгезионной прочности состава в возрасте 360 суток в 1,54 раза выше, чем известного. По всем критериям предлагаемый огнезащитный состав превосходит известный. Для его изготовления, в основном, применяют отходы производства, что способствует утилизации отходов.
