Спосіб збудження електролюмінесцентного елемента з власною пам’яттю

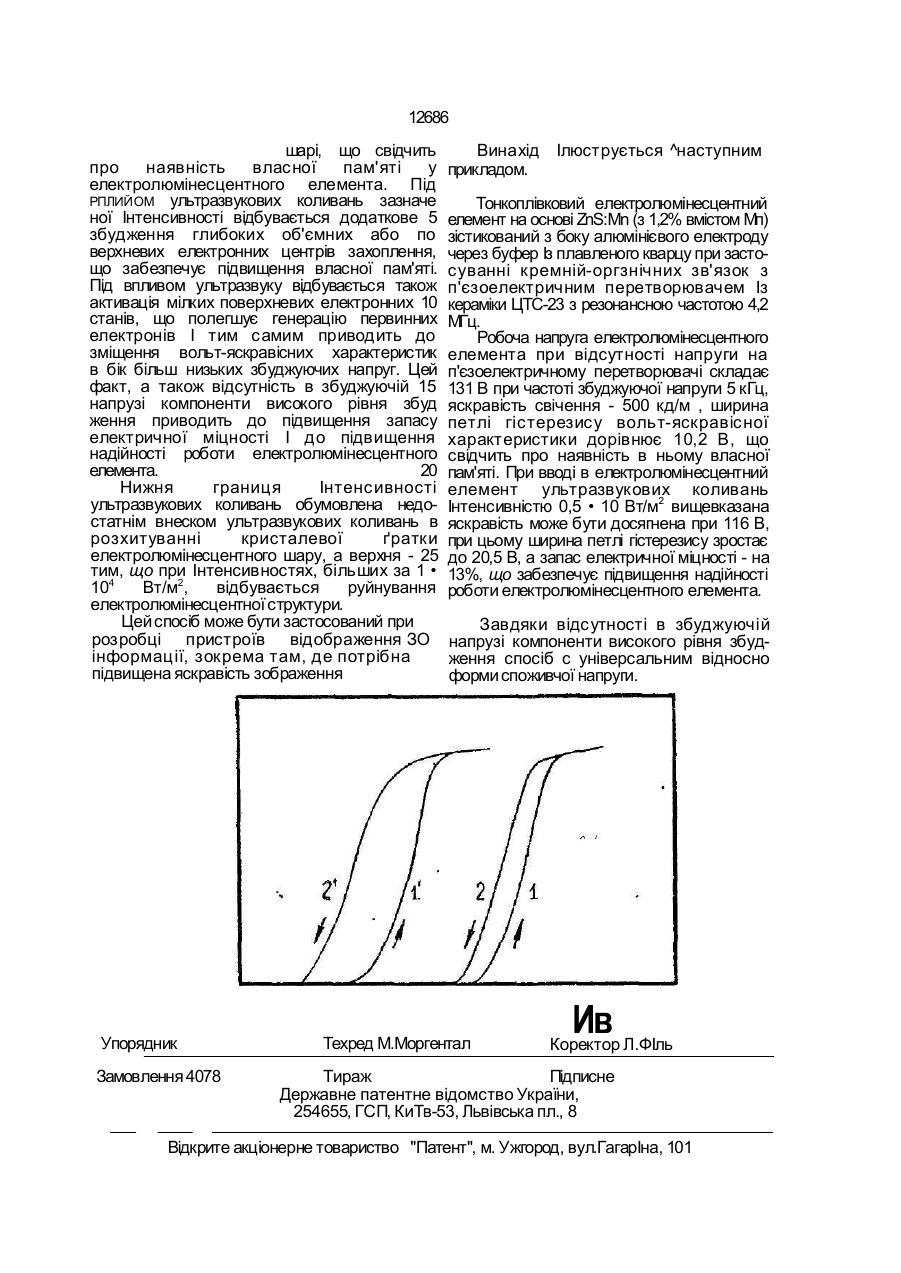

Спос об возбуждения тонкопленочного электролюминесцентного элемента с собственной памятью, включающий подачу на него знакоперемен ного электрического напряжения, о т л и ч а ю щ и й с я тем, что одновременно с подачей на электролюминесцентный элемент электрического напряжения на него воздействуют ультразвуком интенсивностью (0,2-1,0) 104Вт/м2. Вт/м . що створює умови для активації енергетичних станів різних рівнів: глибоких, завдяки яким підвищується запам'ятовуюча здатність, І мілких, які знижують поріг засвічування елемента, що веде до підвищення надійності його роботи. Ультразвукові коливання вводять в електролюмінесцентний елемент з боку непрозорого металевого електроду за допомогою п'єзоелектричного перетворювача, який зістиковано з електролюмінесцентним елементом через буфер. Спосіб Ілюструється кресленням, де зображені вольт-яскравісні характеристики (Вяскравість, U-збуджуюча напруга) тонкоплівкового електролюмінесцентного елемента знакозмінної напруги: криві 1,2 без впливу, і\ 2 при дії на елемент ультразвукових коливань Інтенсивністю (0,2-1,0) • 104Вт/м2; 1,1і -прямий хід, 2,21 зворотний хід. Гістерезисний характер вольтяскравісних характеристик обумовлено наявністю поляризаційного заряду в С > го о оо о о 12686 шарі, що свідчить про наявність власної пам'яті у електролюмінесцентного елемента. Під РПЛИЙОМ ультразвукових коливань зазначе ної Інтенсивності відбувається додаткове 5 збудження глибоких об'ємних або по верхневих електронних центрів захоплення, що забезпечує підвищення власної пам'яті. Під впливом ультразвуку відбувається також активація мілких поверхневих електронних 10 станів, що полегшує генерацію первинних електронів І тим самим приводить до зміщення вольт-яскравісних характеристик в бік більш низьких збуджуючих напруг. Цей факт, а також відсутність в збуджуючій 15 напрузі компоненти високого рівня збуд ження приводить до підвищення запасу електричної міцності І до підвищення надійності роботи електролюмінесцентного елемента. 20 Нижня границя Інтенсивності ультразвукових коливань обумовлена недостатнім внеском ультразвукових коливань в розхитуванні кристалевої ґратки електролюмінесцентного шару, а верхня - 25 тим, що при Інтенсивностях, більших за 1 • 104 Вт/м2, відбувається руйнування електролюмінесцентної структури. Цей спосіб може бути застосований при розробці пристроїв відображення ЗО інформації, зокрема там, де потрібна підвищена яскравість зображення Упорядник Замовлення 4078 Винахід прикладом. Ілюструється ^наступним Тонкоплівковий електролюмінесцентний елемент на основі ZnS:Mn (з 1,2% вмістом Мп) зістикований з боку алюмінієвого електроду через буфер Із плавленого кварцу при застосуванні кремній-оргзнічних зв'язок з п'єзоелектричним перетворювачем Із кераміки ЦТС-23 з резонансною частотою 4,2 МГц. Робоча напруга електролюмінесцентного елемента при відсутності напруги на п'єзоелектричному перетворювачі складає 131 В при частоті збуджуючої напруги 5 кГц, яскравість свічення - 500 кд/м , ширина петлі гістерезису вольт-яскравісної характеристики дорівнює 10,2 В, що свідчить про наявність в ньому власної пам'яті. При вводі в електролюмінесцентний елемент ультразвукових коливань Інтенсивністю 0,5 • 10 Вт/м2 вищевказана яскравість може бути досягнена при 116 В, при цьому ширина петлі гістерезису зростає до 20,5 В, а запас електричної міцності - на 13%, що забезпечує підвищення надійності роботи електролюмінесцентного елемента. Завдяки відсутності в збуджуючій напрузі компоненти високого рівня збудження спосіб с універсальним відносно форми споживчої напруги. Техред М.Моргентал Ив Коректор Л.ФІль Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
